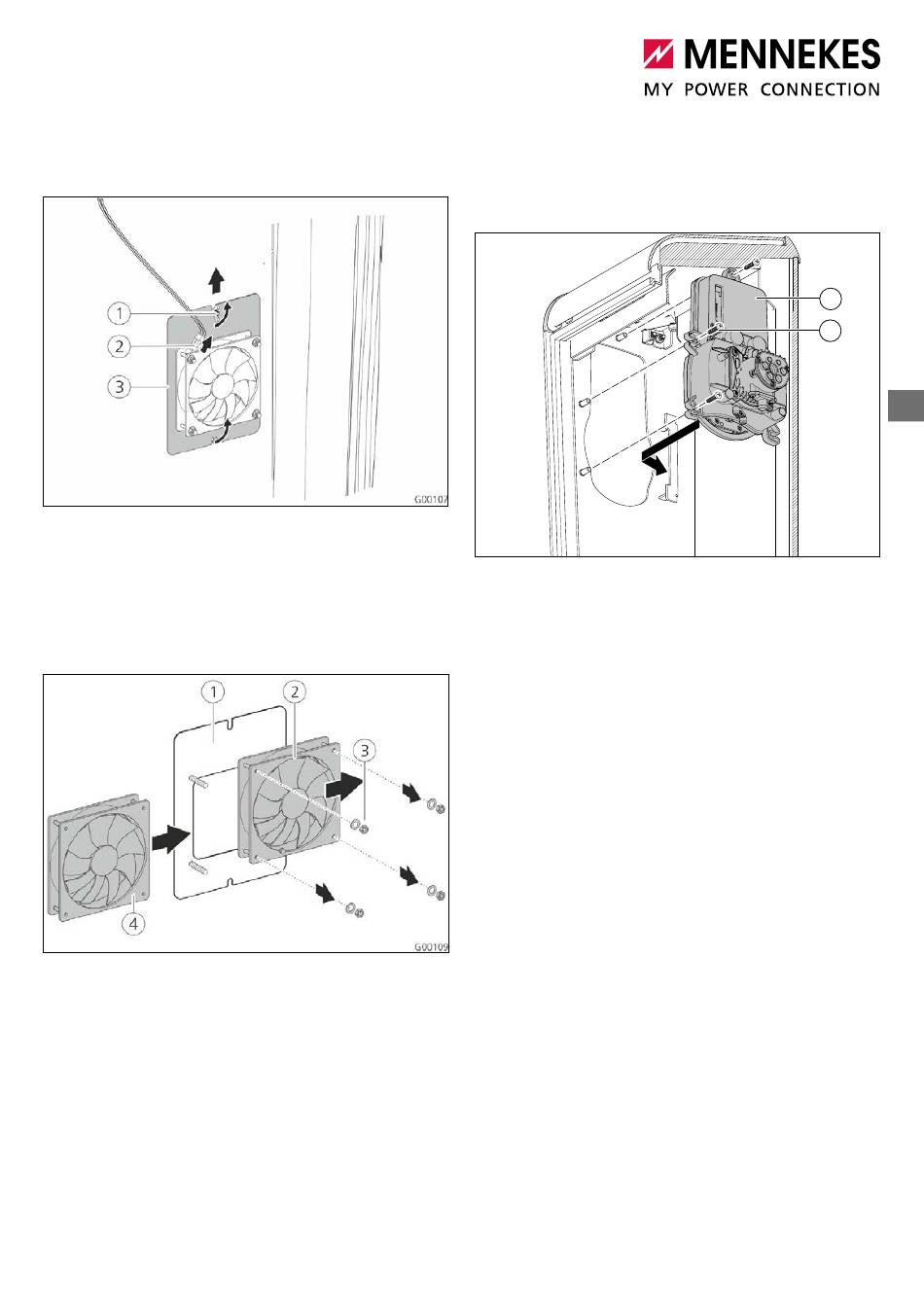

Fig. 27: smontaggio dell'unità di ventilazione
Smontare l'unita di ventilazione:
f staccare la spina 2 per l'alimentazione di corrente;
f allentare il dado ad alette 1 dell'unità di ventilazione;
f estrarre l'unità di ventilazione 3 tirandola verso l'alto.
Fig. 28: sostituzione del ventilatore
Sostituire il ventilatore dell'unità di ventilazione 1:
f allentare i dadi di fissaggio 3 del ventilatore 2;
f rimuovere il ventilatore difettoso 3;
f applicare il ventilatore nuovo 4 all'unità di ventilazione;
f avvitare il ventilatore nuovo 4 con i dadi di fissaggio 3;
f rimontare l'unità di ventilazione in successione inversa
allo smontaggio.
f collegare il ventilatore all'alimentazione.
8.3.2 Sostituzione del pannello di carica
Fig. 29: sostituzione del pannello di carica della colonnina di
ricarica
f allentare i connettori giunti ad innesto dai componenti
corrispondenti;
f allentare le viti di fissaggio 2;
f smontare il panello di carica 1;
f montare il nuovo pannello di carica 1;
f fissare il pannello di carica con le viti di fissaggio 2;
Coppia di serraggio: 1,8 Nm
f collegare i connettori giunti ad innesto ai componenti
corrispondenti.
1
2
IT
23
