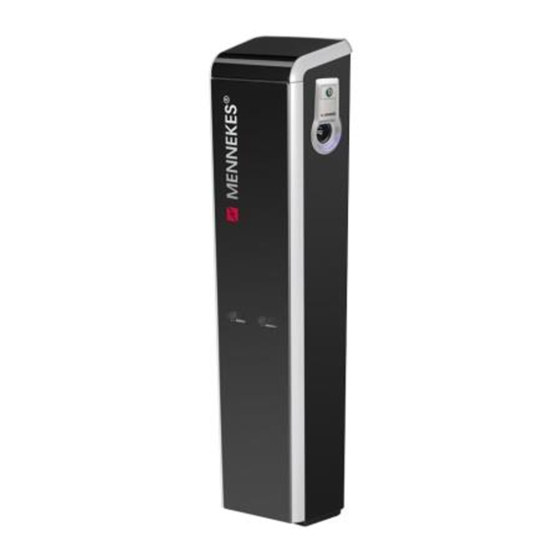

Mennekes Basic 3,7 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Basic 3,7:
- Betriebs und installationsanleitung (124 Seiten) ,
- Betriebs und installationsanleitung (132 Seiten)
Verwandte Anleitungen für Mennekes Basic 3,7
Inhaltszusammenfassung für Mennekes Basic 3,7

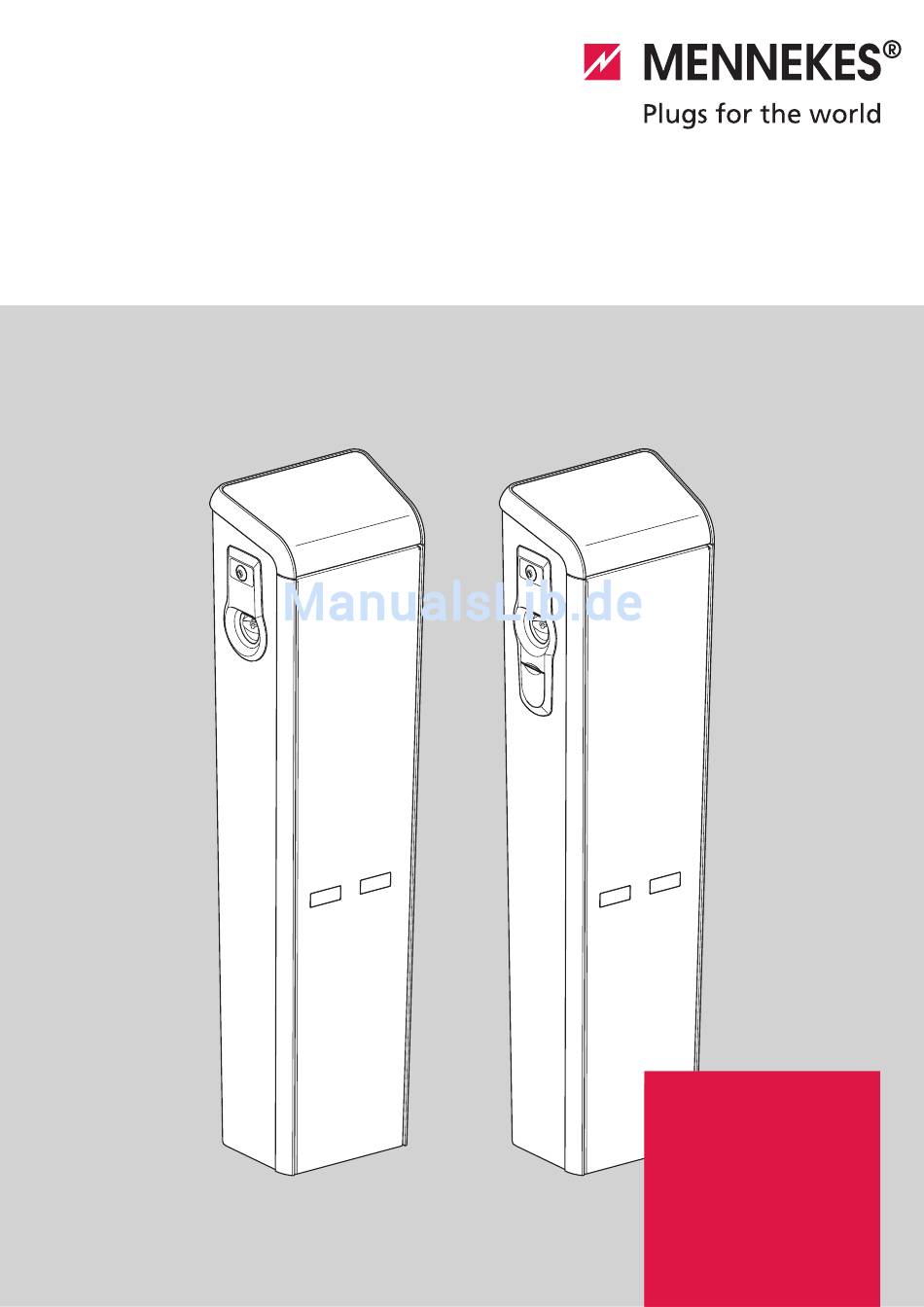

- Seite 1 Basic 3,7, Basic 11, Basic 22, Basic S 22 Ladesäule für Elektrofahrzeuge Giam, sequi bla Betriebsanleitung On ships and quam quat. Tat. terminals Stand 07/2013 - 05 Ibh ero dolendre...
-
Seite 2: Zu Diesem Dokument
Zu diesem Dokument „ Originalanleitung. Sicherheitshinweise „ Teil des Produkts. „ Unbedingt zu lesen und aufzubewahren. GEFAHR! „ Urheberrechtlich geschützt. Sicherheitshinweis auf eine Gefährdung „ Vervielfältigung, Nachdruck und Weitergabe, auch mit hohem Risikograd! auszugsweise, nur mit schriftlicher Genehmigung. Nichtbeachtung führt unmittelbar zu Tod oder zu „... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..........4 Demontage, Lagerung und Entsorgung ..26 Bestimmungsgemäße Verwendung ....... 4 Demontage ............26 Zielgruppe ............4 Lagerung ............26 Allgemeine Sicherheitshinweise ......5 Entsorgung ............26 Service ..............5 Anhang ............. 27 Produktübersicht ..........6 Zubehör .............. -
Seite 4: Zu Ihrer Sicherheit
1. Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung 1.2 Zielgruppe Die MENNEKES Ladesäulen Basic sind Lade systeme für den Installation, Inbetriebnahme und Instandhaltung nur durch Einsatz im privaten und halb-öffent lichen Bereich, z. B. qualifizierte Elektrofachkraft. Firmenparkplätze, Betriebshöfe oder Privat grundstücke. -
Seite 5: Allgemeine Sicherheitshinweise
„ Unsachgemäße Handhabung. „ Einsatz von nicht qualifiziertem Personal. „ Umbauten oder Veränderungen des Produkts. „ Verwendung von Ersatzteilen, die nicht von MENNEKES hergestellt oder freigegeben wurden. „ Reinigung mit Hochdruckreiniger oder Sandstrahler. Weitere Sicherheitshinweise stehen in den jeweils relevanten Abschnitten im Dokument. -
Seite 6: Produktübersicht
2. Produktübersicht 2.1 Varianten und Ausstattung Basic 3,7, Basic 11, Basic 22 Basic 3,7, Basic 11, Basic 22, Basic S 22 2.1 / 1 „ Elektrische Freischaltung per Schlüsseltaster oder externen Signalgeber. „ Statusinformation per Einzel-LED (Leuchtring). „ Kommunikations- und Steuereinheit (CP-Kommunikationsbox). -
Seite 7: Lieferumfang
2.2 Lieferumfang Basic S 22 2.2 / 1 2.1 / 2 Ladesäule Deckelplatte Schlüsselsatz für Schlüsseltaster auf dem Deckel Steckdosen panel Steckdosenpanel (2x) für Basic S 22 Schlüsselsatz zur Entriegelung des Schwenkhebels Grundgehäuse unter der Deckelplatte Frontplatte Schlüssel zur Entriegelung der Deckelplatte auf der Profilleisten Gehäuserückseite Schlüsseltaster mit LED-Anzeige (Leuchtring) -
Seite 8: Technische Daten
2.3 Technische Daten 2.4 Typenschild Unter der Deckelplatte der Ladesäule befindet sich das Typenschild. ➡ „3.2.4 Öffnen der Ladesäule“ 2.4 / 1 Nennspannung 400 V AC ±10% Nennfrequenz 50 Hz Basic Nennstrom 16 A 32 A 63 A Typ.Ser-Nr.: 311510.00001 Maximale Vorsicherung 63 A Fert.-Dat.:... -
Seite 9: Installation Und Inbetriebnahme
3. Installation und Inbetriebnahme 3.1 Aufstellung 3.1.2 Mindestabstände HINWEIS 3.1.1 Anforderungen an den Betriebsort Gefahr von Sachschaden durch Überhitzung! GEFAHR! Eine Überhitzung des Ladesystems kann zu Fehl- funktionen führen. Bauteile können zerstört werden. Lebensgefahr durch unsachgemäße Installation! Halten Sie die Mindestabstände ein, um eine Die Nichtbeachtung der Umgebungsbedingungen kann zu Überhitzung des Systems zu vermeiden und einen gefährlichen Situationen im Umgang mit Strom führen. -
Seite 10: Montage
3.2 Montage 3.2.1 Erstellen eines neuen Fundaments 3.2.1 / 1 GEFAHR! Lebensgefahr durch Stromschlag! 9 0 0 Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Vor Arbeiten an Schutzeinrichtungen oder Abdeckungen: Trennen Sie die Anlage von der Stromversorgung. Stellen Sie sicher, dass während der Arbeiten die Stromversorgung unterbrochen bleibt. - Seite 11 Um eine optimale Festigkeit zu erreichen, wird das Setzen Sie einen Fundamenterder nach DIN 18014 ein MENNEKES Fundamentset empfohlen. (z. B. Bandeisen). Die lokalen Bestimmungen sind zu beachten. 3.2.1 / 2 3.2.1 / 4 Montieren Sie das Fundamentset (Zubehör). Betonieren Sie die unteren zwei Drittel des Fundaments mit Beton der Klasse C20/25.
-
Seite 12: Verwenden Eines Bestehenden Fundaments
3.2.2 Verwenden eines bestehenden Fundaments 3.2.2 / 2 3.2.2 / 1 Bohren Sie die Löcher in das Fundament. Setzen Sie geeignete Schwerlastdübel ein. Führen Sie die Versorgungsleitung durch die Bodenplatte Legen Sie die Bodenplatte auf. (Zubehör). Legen Sie die Bodenplatte auf das bestehende Betonfundament. -
Seite 13: Auspacken Der Ladesäule
3.2.4 Öffnen der Ladesäule 3.2.3 Auspacken der Ladesäule GEFAHR! HINWEIS Lebensgefahr durch Stromschlag! Gefahr von Sachschaden durch unsachgemäße Handhabung! Bauteile stehen unter elektrischer Spannung. Kollisionen und Stöße können die Ladesäule beschädigen. Die Berührung von stromführenden Teilen kann zu Bewegen Sie die Ladesäule mit größtmöglicher elektrischem Schlag, Verbrennungen oder Tod führen. - Seite 14 3.2.4 / 2 3.2.4 / 4 Klappen Sie die Schlüsselabdeckung zur Seite. Setzen Sie den Schlüssel ein. Entriegeln Sie den Schwenkhebel. Kippen Sie die Frontplatte leicht nach vorne. 3.2.4 / 3 Heben Sie die Frontplatte nach oben heraus. Um die Frontplatte zu entriegeln: Heben Sie den Schwenkhebel aus der Verankerung.
-
Seite 15: Montage Der Ladesäule Auf Das Fundament
3.3 Anschluss an die Stromversorgung 3.2.5 Montage der Ladesäule auf das Fundament Stellen Sie sicher, dass der Schwenkrahmen nicht GEFAHR! herausgeklappt ist. Schrauben Sie die Muttern der Bodenplatte ab. Lebensgefahr durch Stromschlag! Entnehmen Sie die Unterlegscheiben. Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. -
Seite 16: Anschluss Externer Signalgeber
3.4 Anschluss externer Signalgeber Schließen Sie die Versorgungsleitung gemäß der Klemmen beschriftung an (ausschließlich Kupfer- Neben der Klemmleiste für die Versorgungsspannung sind leitungen, starr 0,75 - 50 mm , flexibel 0,75 - 35 mm zwei weitere Relais (KF1 und KF2) angebracht für den Drehmoment 3,2 - 3,7 Nm). -
Seite 17: Abschlussarbeiten
Ladung in Selbsthaltung, Abschaltung am Fahrzeug. Systemprüfung mit einer Prüfbox durch. Keine externe Abschaltung möglich. In diesem Modus kann der Schlüsseltaster zur Prüfboxen sind bei MENNEKES erhältlich. Autorisierung verwendet werden, da dieser ebenfalls ➡ „7.1 Zubehör“ ein Impulssignal beim Eintasten liefert. -
Seite 18: Bedienung
Das Ladesystem verriegelt den Ladestecker mechanisch. Das Fahrzeug meldet dem Ladesystem, dass es zur Ladung bereit ist. „ Basic 3,7, Basic 11: Der Lastpfad wird eingeschaltet. „ Basic 22, Basic S 22: Der geeignete Lastpfad wird vom Autoswitch ausgewählt und eingeschaltet. -
Seite 19: Ladung Mode 1 (Nur Basic S 22)
4.2 Ladung Mode 1 (nur Basic S 22) Beenden Sie den Ladevorgang am Fahrzeug oder das Dauersignal des externen Signalgebers. WARNUNG! Das Schütz schaltet ab und die LED erlischt. Lebensgefahr durch falsche Handhabung! Verlängerungsleitungen sind nicht zulässig. Wenn eine HINWEIS Verlängerungsleitung oder eine zweite Kabelgarnitur verwendet wird, besteht die Gefahr von Stromschlag oder Gefahr von Sachschaden durch falsche Handhabung! -
Seite 20: Instandhaltung
5. Instandhaltung 5.1 Übersicht der Instandhaltungsarbeiten HINWEIS Zu den Instandhaltungsarbeiten gehören: Gefahr von Sachschaden durch falsche Handhabung! „ Regelmäßige Wartung. Abziehen des Schlüssels in Position "I" kann zur ➡ „5.2 Wartungsarbeiten“ Beschädigung des Schlosses führen. Drehen Sie den Schlüssel in Position "0". „... - Seite 21 Für einige Instandhaltungsarbeiten muss die Ladesäule VORSICHT! geöffnet werden. ➡ „3.2.4 Öffnen der Ladesäule“ Verletzungsgefahr beim Bewegen des Schwenk rahmens! Quetsch- und Scherstellen zwischen Gehäusekante und GEFAHR! Schwenkrahmen können Verletzungen verursachen. Lebensgefahr durch Stromschlag! Bewegen Sie den Schwenkrahmen mit äußerster Bauteile stehen unter elektrischer Spannung.
-
Seite 22: Wartungsarbeiten
5.2 Wartungsarbeiten „ Belüftungssystem Kontrollieren Sie auf Verschmutzung. Nur die Verwendung von Ersatzteilen, die von MENNEKES Tauschen Sie die Filtermatten aus. hergestellt oder freigegeben wurden, ist zulässig. ➡ „5.2.3 Austausch des oberen Filters“ ➡ „7.1 Zubehör“ ➡ „5.2.4 Austausch des unteren Filters“... -
Seite 23: Austausch Des Oberen Filters
5.2.3 Austausch des oberen Filters 5.2.4 Austausch des unteren Filters 5.2.3 / 1 5.2.4 / 1 Entfernen Sie den Stecker für die Stromversorgung. Lösen Sie die Flügelmutter der Lüftereinheit. Ziehen Sie die Lüftereinheit nach oben heraus. Ziehen Sie die Abdeckung der Filtermatte ab. 5.2.4 / 2 Entfernen Sie die alte Filtermatte. -
Seite 24: Fehlerbehebung
Stellen Sie sicher, dass während der Arbeiten die Stromversorgung unterbrochen bleibt. Stromversorgung unterbrochen bleibt. Ein Schutzschalter der Steuerung hat ausgelöst. Nur die Verwendung von Ersatzteilen, die von MENNEKES Störungsursache: hergestellt oder freigegeben wurden, ist zulässig. „ Mögliche Überlastung der Leitung. -
Seite 25: Austausch Des Steckdosenpanels
5.4.2 Austausch des Steckdosenpanels 5.4.1 / 2 5.4.2 / 1 Tauschen Sie den Lüfter auf der Lüfterplatte aus. Bauen Sie die Lüftereinheit in umgekehrter Reihenfolge wieder ein. HINWEIS Gefahr von Sachschaden durch Überhitzung! Eine Überhitzung des Ladesystems kann zu Fehl- funktionen führen. -
Seite 26: Demontage, Lagerung Und Entsorgung
6. Demontage, Lagerung und Entsorgung 6.1 Demontage 6.3 Entsorgung Die Entsorgung von Altgeräten muss nach den landes- GEFAHR! üblichen und regionalen Gesetzen und Richtlinien erfolgen. Lebensgefahr durch Stromschlag! Ökologische Gesichtspunkte müssen beachtet werden. Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu Altgeräte und Batterien dürfen nicht mit dem Hausmüll elektrischem Schlag, Verbrennungen oder Tod führen. -
Seite 27: Anhang
7. Anhang 7.1 Zubehör Mode 3 (IEC 61851) Ladebetriebsart für Fahrzeuge mit Kommunikationsschnitt- Bestellnummer Bezeichnung stelle an Ladesteckdosen Typ 2. 18514 Bodenplatte Pulsweitenmodulation 18516 Fundamentset Übertragungsart der Kommunikationsinformationen. 36113 Ladekabel Mode 3, 32 A, 3P+N+PE Typ 2 (IEC 62196-2) Ein- und dreiphasige Ladesteck vorrichtungen mit 90827 Vakuum-Heber... - Seite 28 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. 0 27 23 / 41-1 0 27 23 / 41-2 14 info@MENNEKES.de www.MENNEKES.de Alle Informationen zu Einsatzbereichen, Produktlösungen, Grundlagenwissen, Schulungsangeboten sowie den Gesprächs- leitfaden fi nden Sie auch online in unserem Info-Portal.
