6.3 Afsluitende werkzaamheden aan de
laadzuil
Na voltooiing van het installeren en in bedrijf stellen
moeten de volgende stappen nog worden uitgevoerd:
f Controleer de bevestiging van de waterafvoerslangen.
f Plaats de frontplaat in de basisbehuizing en vergrendel
de frontplaat met de draaibare hendel.
f Trek de sleutel van het cilinderslot af en controleer de
vergrendeling.
f Sluit de dekselplaat en vergrendel de dekselplaat met
het dekselslot op de achterzijde van de laadzuil.
f Verwijder alle beschermfolie van de behuizing van de
laadzuil.
9 De inbedrijfstelling is nu voltooid en de laadzuil is
gebruiksklaar.
7. Bediening
7.1 Modus 3 laden
T
T
WAARSCHUWING
Gevaar voor letsel door niet-toegestane hulpmiddelen
Bij gebruik van adapterstekkers, verlengstukken of extra
oplaadkabels in combinatie met het apparaat bestaat
gevaar voor elektrische schokken of kabelbrand.
f Gebruik alleen de voor het voertuig en apparaat beoog-
de oplaadkabel.
f Gebruik voor het laden in geen geval adapterstekkers,
verlengstukken of extra laadkabels.

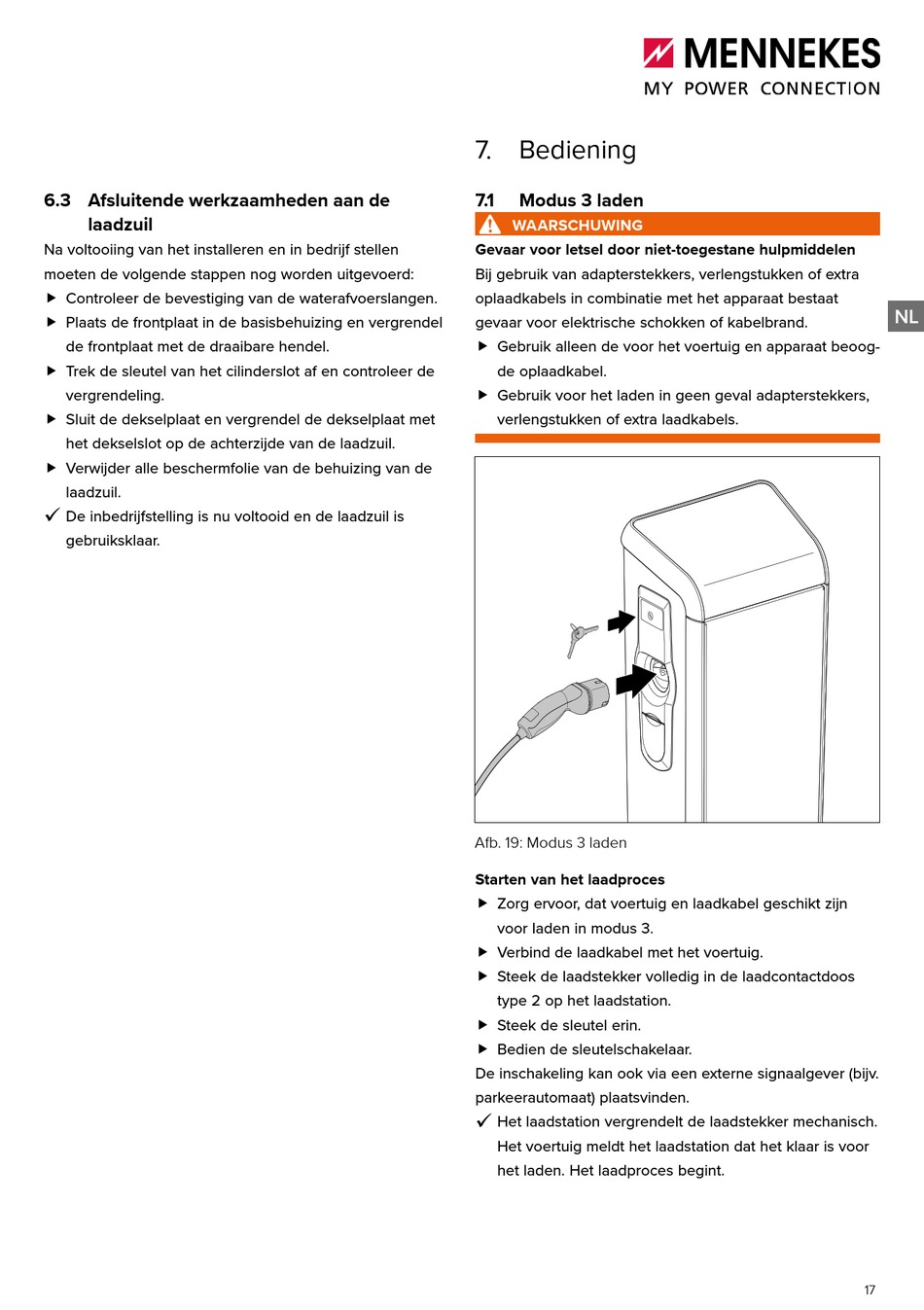

Afb. 19: Modus 3 laden
Starten van het laadproces
f Zorg ervoor, dat voertuig en laadkabel geschikt zijn
voor laden in modus 3.
f Verbind de laadkabel met het voertuig.
f Steek de laadstekker volledig in de laadcontactdoos
type 2 op het laadstation.
f Steek de sleutel erin.
f Bedien de sleutelschakelaar.
De inschakeling kan ook via een externe signaalgever (bijv.
parkeerautomaat) plaatsvinden.
Het laadstation vergrendelt de laadstekker mechanisch.
9
Het voertuig meldt het laadstation dat het klaar is voor
het laden. Het laadproces begint.
