5

ELEKTRISCHER ANSCHLUSS

Zur Messsignalverarbeitung können angeschlossen werden:
S
Trägerfrequenz‐Messverstärker
S
Gleichspannungs‐Messverstärker
die für DMS‐Messsysteme ausgelegt sind.
5.1 Anschluss in Vier‐ und Sechsleiter‐Technik
Wenn Wägezellen, die in Sechsleiter‐Technik ausgeführt sind, an Verstärker mit Vierleiter‐
Technik angeschlossen werden, sind die Fühlerleitungen der Wägezellen mit den entspre­
chenden Speiseleitungen zu verbinden: Kennzeichnung (+) mit (+) und Kennzeichnung (-)
mit (-).
Anschluss mit 6‐adrigem Kabel (Längen wählbar: 3 m; 6 m)

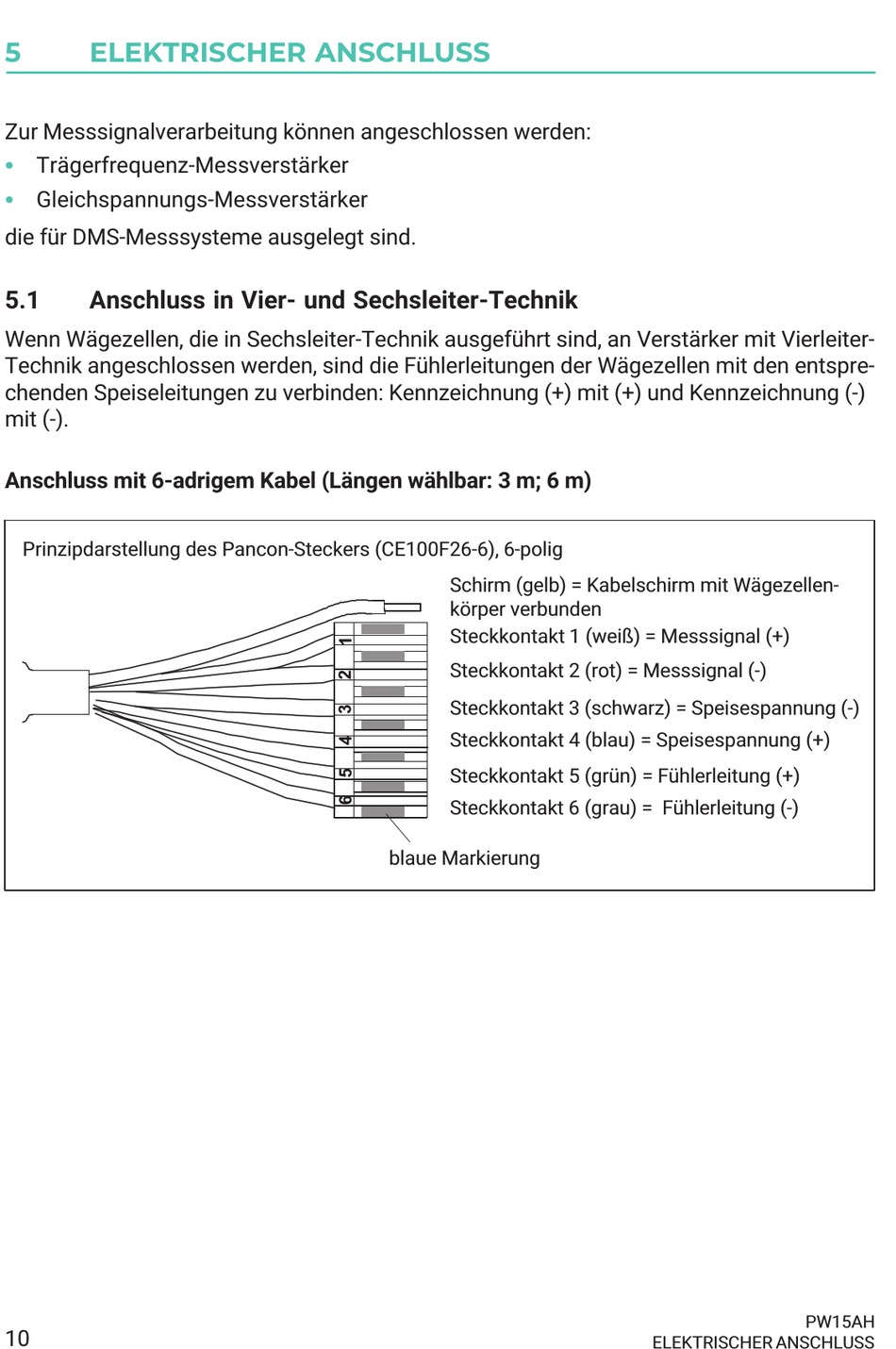

Prinzipdarstellung des Pancon‐Steckers (CE100F26‐6), 6‐polig
10
Schirm (gelb) = Kabelschirm mit Wägezellen­
körper verbunden
Steckkontakt 1 (weiß) = Messsignal (+)
Steckkontakt 2 (rot) = Messsignal (-)
Steckkontakt 3 (schwarz) = Speisespannung (-)
Steckkontakt 4 (blau) = Speisespannung (+)
Steckkontakt 5 (grün) = Fühlerleitung (+)
Steckkontakt 6 (grau) = Fühlerleitung (-)
blaue Markierung
