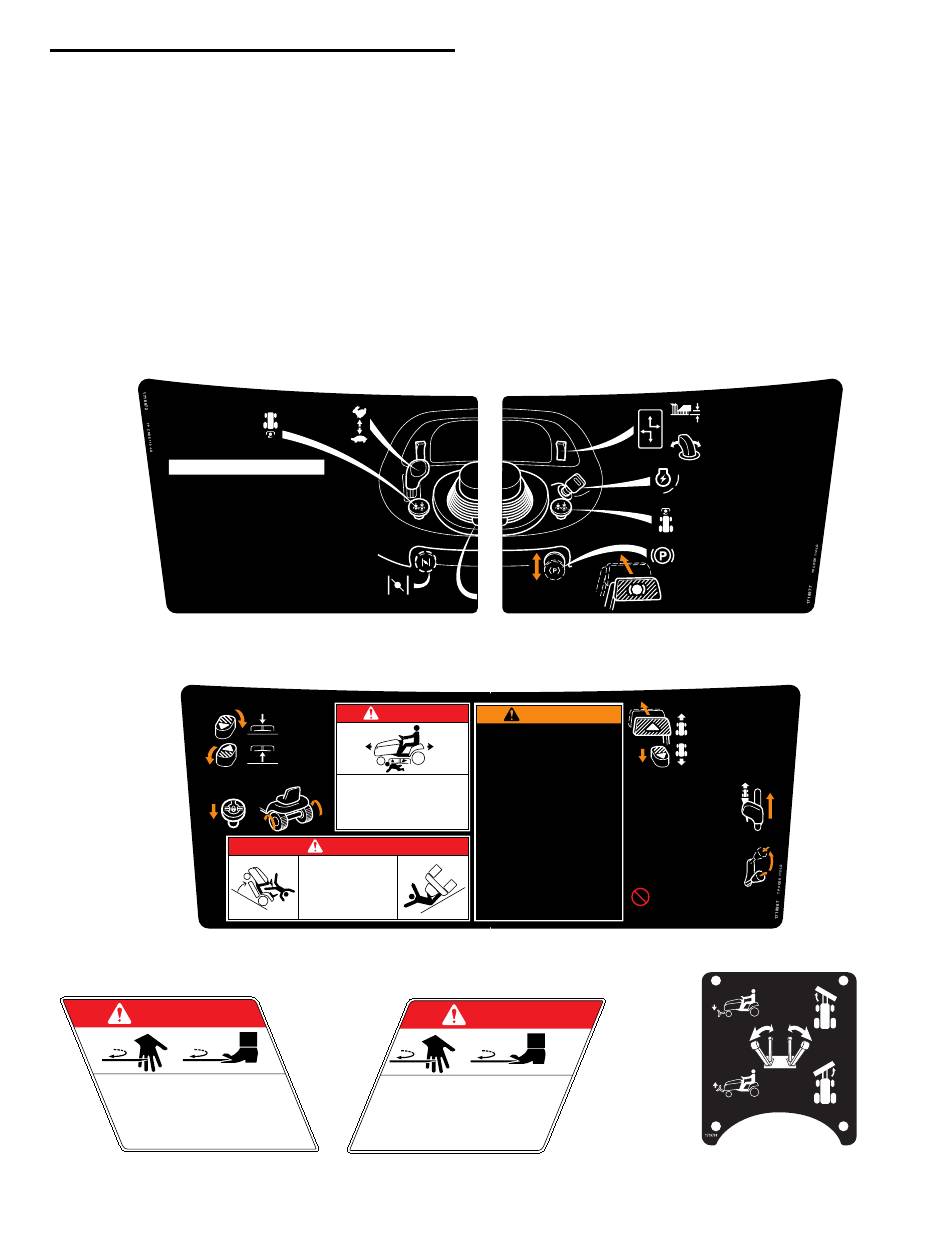

SICHERHEITSAUFKLEBER
Das Gerät wurde mit einer Sorgfalt konstruiert und
hergestellt, die Ihnen die Sicherheit und Zuverlässigkeit
gibt, die Sie von einem branchenführenden Hersteller
von Gartentraktoren erwarten.
Obwohl Sie durch die aufmerksame Lektüre dieses Hand-
buchs und der darin enthaltenen Sicherheitsanweisungen
das für einen sicheren und effizienten Betrieb des Geräts
notwendige Grundwissen erlangen, haben wir am Gerät
diverse Sicherheitsschilder angebracht, wodurch Sie
während der Bedienung des Geräts an diese wichtigen
Informationen erinnert werden.
Lesen und befolgen Sie sämtliche GEFAHREN,-
WARNUNGS- und VORSICHTSHINWEISE und sonstige
ZAPFWELLENKUPPLUNGS-
SCHALTER (Option)
• Bediener muß im Sitz sitzen.
• Zum Einkuppeln nach
OBEN ziehen.
• Zum Auskuppeln nach
UNTEN drücken.
BETRIEB
Motorstart
• Zapfwellenkupplungsschalter aus, Bremspedal
niedergedrückt, Gas auf Stellung halb oder voll.
Benzinmodelle:
Zündung auf START stellen.
Dieselmodelle:
Zündung auf LAUF/VORWÄRMEN
stellen. Bei Erlöschen der
Glühkerzenanzeige, Zündung auf
START stellen.
Motor abstellen
• Parkbremse einkuppeln, Gas auf Stellung halb
oder voll, Zündung in Stellung AUS.
Wenn Bediener den Sitz verläßt
• Motor stoppt, wenn Zapfwellenkupplung auf EIN ist.
• Motor stoppt, wenn Parkbremse AUSgekuppelt ist
Aufkleber – Betriebsanweisung Bedienpult links
Teilenr. 1718972
ZUBEHÖRHUB
DIFFERENTIALSPERRE
• Erhöht Traktion.
GEFAHR
ROTIERENDES MESSER
HÄNDE UN FÜSSE BEI
DREHENDREN MESSER NICHT
UNTER DEN MÄHER STECKEN.
Aufkleber – Gefahr
Teilenr. 1705694
Sicherheitsvorschriften und Informationen
GAS
• Bei VOLLGAS
einsetzen.
CHOKE
(NUR für
Benzinmodelle)
GEFAHR
• Vorderes
Pedal SENKT
Zubehör.
• Hinteres
Pedal HEBT
Zubehör an.
ROTIERENDE MESSER
TRENNEN ARME UND BEINE AB
MÄHER ANHALTEN, WENN SICH KINDER
IN DER NÄHE BEFINDEN.
NIEMANDEN MITNEHMEN
— PERSONEN KÖNNTEN HERUNTERFALLEN.
GEFAHR
DER BETRIEB AM HANG
KANN GEFÄHRLICH SEIN
SIEHE BEDIENERHANDBUCH.
WENN HANG NICHT RÜCKWÄRTS
HINAUFGEFAHREN WERDEN
KANN, HANG NICHT BEFAHREN.
Aufkleber – Betriebsanweisung Bedienpult unten
Teilenr. 1718967
ROTIERENDES KNIVE
MÄHER NICHT IN BETRIEB NEHMAN,
BEVOR DEFLEKTORBLECH ODER
DER GANZE GRASFÄNGER AN IHREN
PLÄTZEN ANGEBRACHT SIND.
1705694
Aufkleber – Gefahr
Teilenr. 1705701
auf Ihrem Aufsitzmäher und Mähwerk befindlichen
Anweisungen sorgfältig. Eine Nichtbefolgung dieser
Anweisungen kann Personenschäden zur Folge haben.
Diese Informationen dienen Ihrer Sicherheit und sind von
größter Wichtigkeit! Auf Ihrem Aufsitzmäher und Mähwerk
befinden sich die unten abgebildeten Sicherheitsaufkleber.
Falls einer dieser Aufkleber verlorengeht oder beschädigt
wird, müssen Sie ihn umgehend ersetzen. Setzen Sie sich
hierfür mit Ihrem Vertragshändler in Verbindung.
Diese Schilder sind leicht anzubringen und dienen als
ständige visuelle Erinnerung für Sie und andere, die das
Gerät benutzen, die für einen sicheren und effektiven
Betrieb notwendigen Sicherheitsanweisungen zu befolgen.
LENKRAD-
VERSTELLUNG
Aufkleber – Betriebsanweisung Bedienpult rechts
ACHTUNG
SCHWERE VERLETZUNGEN
ODER TOD VERHINDERN
• BENUTZERHANDBUCH/BÜCHER LESEN.
• ANBRINGUNGSORT UND FUNKTION ALLER
STEUERUNGEN KENNEN.
• SICHERUNGEN (ABDECKUNGEN, SCHUTZSCHILDER UND
AUTOM. GESCHWINDIGKEITSREGELUNG
SCHALTER) IN GUTEM ZUSTAND HALTEN UND NICHT
ENTFERNEN.
• Hebel bis zur gewünschten
• GEGENSTÄNDE, DIE VOM MESSER WEGGESCHLEUDERT
Bodengeschwindigkeit nach
WERDEN KÖNNTEN, ENTFERNEN.
vorne schieben.
• NICHT IN GEGENWART VON KINDERN ODER ANDEREN
• Bremspedal zum Lösen ganz
PERSONEN MÄHEN.
niederdrücken.
• NIEMALS KINDER MITNEHMEN.
• VOR DEM UND WÄHREND DES RÜCKWÄRTSFAHRENS
NACH UNTEN UND HINTEN SCHAUEN.
ZWEIGESCHWINDIGKEITSREGELUNG
• PLÖTZLICHEN RICHTUNGSWECHSEL VERMEIDEN.
• WENN HANG NICHT RÜCKWÄRTS HINAUFGEFAHREN
• Nicht während der Fahrt kuppeln.
WERDEN KANN, HANG NICHT BEFAHREN.
• Knopf zum Wechseln der Gänge
• HANG IN VERTIKALER RICHTUNG MÄHEN, NICHT DIAGONAL.
anheben.
• WENN MOTOR BEIM HANGAUFWÄRTSFAHREN STOPPT,
• Knopf zum Arretieren des Gangs
MESSER ANHALTEN UND LANGSAM RÜCKWÄRTS FAHREN.
niederdrücken.
• SICHERSTELLEN, DASS MESSER UND MOTOR NICHT
LAUFEN, BEVOR HÄNDE ODER FÜSSE IN DIE NÄHE DER
(DES) MESSER(S) GEBRACHT WERDEN.
• BEI VERLASSEN DES GERÄTS MOTOR ABSTELLEN,
SCHLÜSSEL ABZIEHEN UND PARKBREMSE ANZIEHEN.
Schleppen mit eingelegtem Gang beschädigt das Getriebe.
NICHT mit mehr als 5 km/h abschleppen
GEFAHR
1705701
5
SCHNITTHÖHENEINSTELLUNG
• Schalteroberteil hebt Mäherschnitthöhe an.
• Schalterunterteil senkt Mäherschnitthöhe.
TÜLLENROTATION
• Schalteroberteil rotiert Tülle nach rechts.
• Schalterunterteil rotiert Tülle nach links.
AUS
ZÜNDSCHALTER
• Schlüssel vor Verlassen des Geräts
abziehen.
LAUF/
VORWÄRMEN
START
ZAPFWELLENKUPPLUNGSSCHALTER
• Bediener muß im Sitz sitzen.
• Zum Einkuppeln nach OBEN ziehen.
• Zum Auskuppeln nach UNTEN drücken.
PARKBREMSE
• Zum ANZIEHEN — Bremspedal
ganz niederdrücken und Knopf
HERAUSziehen.
• Zum LÖSEN — Bremspedal ganz
ganz niederdrücken und Knopf
HINEINdrücken.
Teilenr. 1718977
BODENGESCHWINDIGKEITSREGLER
• Vorderes Pedal zum Erhöhen der
Vorwärtsbodengeschwindigkeit
niederdrücken.
• Hinteres Pedal zum Erhöhen der
Rückwärtsbodengeschwindigkeit
niederdrücken.
N
L
N
H
VOR DEM SCHLEPPEN
ZWEIGESCHWINDIGKEITSACHSE
AUF NEUTRAL STELLEN!
Aufkleber - Hydraulik (wahlweise)
Teilenr. 1719733
