Merkmale und Steuerungen
ARMATURENBRETT-
ANZEIGEFUNKTIONEN
Auf der Armaturenbrettanzeige werden verschiedene
Motorbetriebs- und Steuerstatusinformationen angezeigt,
wie in nachstehenden Erklärungen beschrieben.
A. Hintere Zapfwellenkupplungsleuchte
Zeigt an, daß der optionale hintere Zapfwellenkupplungs-
schalter in der Stellung EIN ist.
B. Automatische Geschwindigkeits-
regelungsleuchte
Zeigt an, daß die automatische Geschwindigkeitsregelung
eingekuppelt ist.
C. Zeitzähler
Zeigt die Anzahl der Betriebsstunden des Geräts an.
D. Vordere Zapfwellenkupplungsleuchte
Zeigt an, daß der vordere Zapfwellenkupplungsschalter
in der Stellung EIN ist.
E. Niedrige Öldruckleuchte
Zeigt an, daß der Motoröldruck niedrig ist.
F. Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank.
G. Tachometer
Zeigt die Motorumdrehungen pro Minute an. Die normale
Betriebsdrehzahl beträgt 3600 U/min. Die Drehzahl
darf während des Normalbetriebs nicht geringer als
3000 U/min sein.
H. Voltmeter
(nur Kohler-Modelle)
Zeigt die von Ladekreis und Batterie erzeugte Spannung.
I. Kühltemperatur
(nur Kawasaki-Modelle)
Zeigt die Motor-Kühltemperatur an.
J. Unregelmäßige Spannung
Zeigt an, daß die von Ladekreis und Batterie erzeugte
Spannung unter oder über dem Normalniveau liegt.
(nur Kawasaki-Modelle)
KOHLER-MODELLE
A
B
18
14
8
H

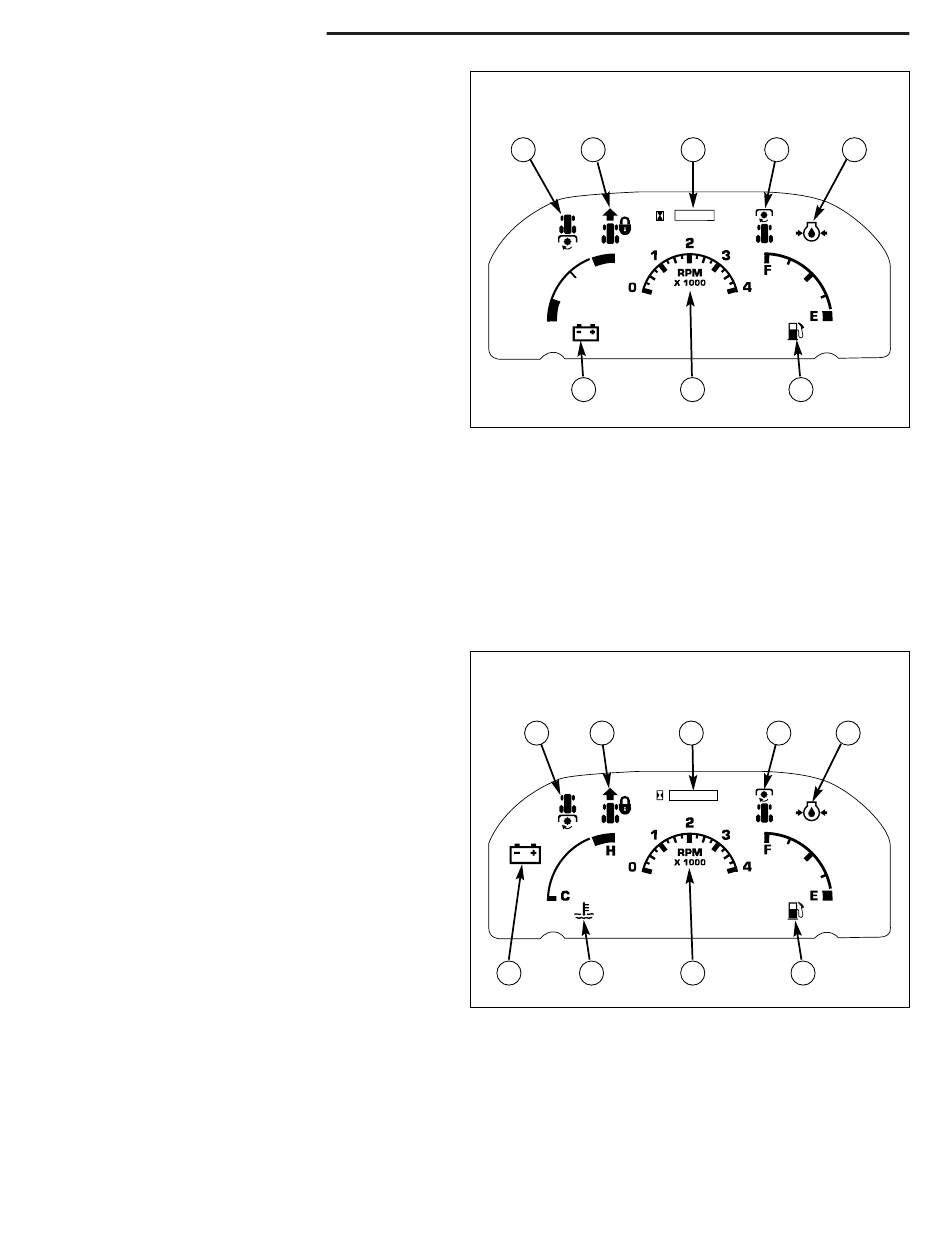

Abb. 2. Armaturenbrettanzeige – Kohler-Modelle
A. Hintere Zapfwellenkupplung eingekuppelt
B. Automatische Geschwindigkeitsregelung eingekuppelt
C. Zeitmesser
D. Vordere Zapfwellenkupplung eingekuppelt
E. Niedriger Öldruck
F. Kraftstoffanzeige
G. Tachometer
H. Voltmeter
KAWASAKI-MODELLE
A
B
J
I
Abb. 3. Armaturenbrettanzeige – Kawasaki-Modelle
A. Hintere Zapfwellenkupplung eingekuppelt
B. Automatische Geschwindigkeitsregelung eingekuppelt
C. Zeitmesser
D. Vordere Zapfwellenkupplung eingekuppelt
E. Niedriger Öldruck
F. Kraftstoffanzeige
G. Tachometer
I.
Kühltemperatur
J. Unregelmäßige Spannung
8
C
D
E
G
F
C
D
E
G
F
