EINSTELLUNG
ZAPFWELLENKUPPLUNG
Einlaufen der Kupplung
Vor der ersten Benutzung der vorderen Zapfwellenkupplung,
muß sich diese wie folgt einlaufen. Hierfür muß der Mäher
montiert sein.
1. Motor anlassen und auf Vollgas stellen.
2. Zapfwellenkupplungsschalter in die Position Ein
herausziehen, 15 Sek. so belassen, dann in die
Position Aus hineindrücken.
3. Zehnmal wiederholen, damit sich die Kupplung einläuft.
Einstellung Zapfwellenkupplung
ACHTUNG
Der Auspuff und die umliegenden Bereiche
können sehr heiß sein. Motor vor Durchführung
dieser Arbeiten abkühlen lassen.
1. Traktorhaube durch Trennen der Scheinwerferkupplung
entfernen, dann zwei Stifte und Klemme entfernen.
2. Mit 0,004 mm (0, 015 Inch) Fühlerlehre vordere
Kupplung an drei Schlitzen prüfen (A, Abb. 37). Beim
Ein- und Ausführen der Fühlerlehre in und aus den
Schlitzen sollte ein leichter Widerstand spürbar sein.
Wenn straff oder lose, weiter mit Schritt 3.
3. Eine der Muttern anziehen oder lösen (B, Abb. 37), um
leichten Widerstand an der Fühlerlehre zu erreichen.
Die anderen beiden Schlitze prüfen und entsprechend
einstellen.
HINWEIS: Die Einstellung an einer Stelle ändert die Einstell-
ungen an den beiden anderen Schlitzen. Vergewissern Sie
sich, daß alle drei Stellen ordnungsgemäß eingestellt sind.
4. Den Motor anlassen, wenn der Traktor in Neutral, die
Zapfwellenkupplung ausgekuppelt und der Bediener im
Sitz ist.
5. Zapfwellenkupplung einkuppeln und einige Sekunden
warten. Zapfwellenkupplung auskuppeln und Zeit
feststellen, die der Mäherantriebsriemen zum Anhalten
benötigt.
6. Falls der Mäherantriebsriemen nicht innerhalb von fünf
Sekunden zum Stillstand kommt, Schritte 1 - 3 wieder-
holen. Falls der Riemen weiterhin nicht nach 5 Sekunden
zum Stillstand kommt, Vertragshändler kontaktieren.
EINSTELLUNG BREMSGESTÄNGE
1. Motor abstellen und Zündschlüssel abziehen.
Feststellbreme NICHT einkuppeln.
2. Hinteren Stoßfänger demontieren, um Zugang zur
Bremszugstangen-Stellmutter zu erhalten (A, Abb. 38).
3. Den Arm der Bremsbaugruppe gerade nach oben
bewegen. So halten.
4. Mit dem Arm der Bremsbaugruppe nach oben und
losgelassenem Bremspedal, die Bremszugstangen-
Stellmutter (A, Abb. 38) drehen, bis das Distanzstück
(C) den Bremsgelenkarm (D) berührt. Nicht zu stark
anziehen. Durch zu starkes Anziehen schleift die Bremse.
Fehlerbehandlung, Einstellung und Service
ACHTUNG
Um ernsthafte Verletzung zu vermeiden, dürfen Sie
die Einstellungen nur durchführen, wenn der Motor
abgestellt, der Zündschlüssel abgezogen ist und
sich der Traktor auf ebenem Untergrund befindet.
A
B

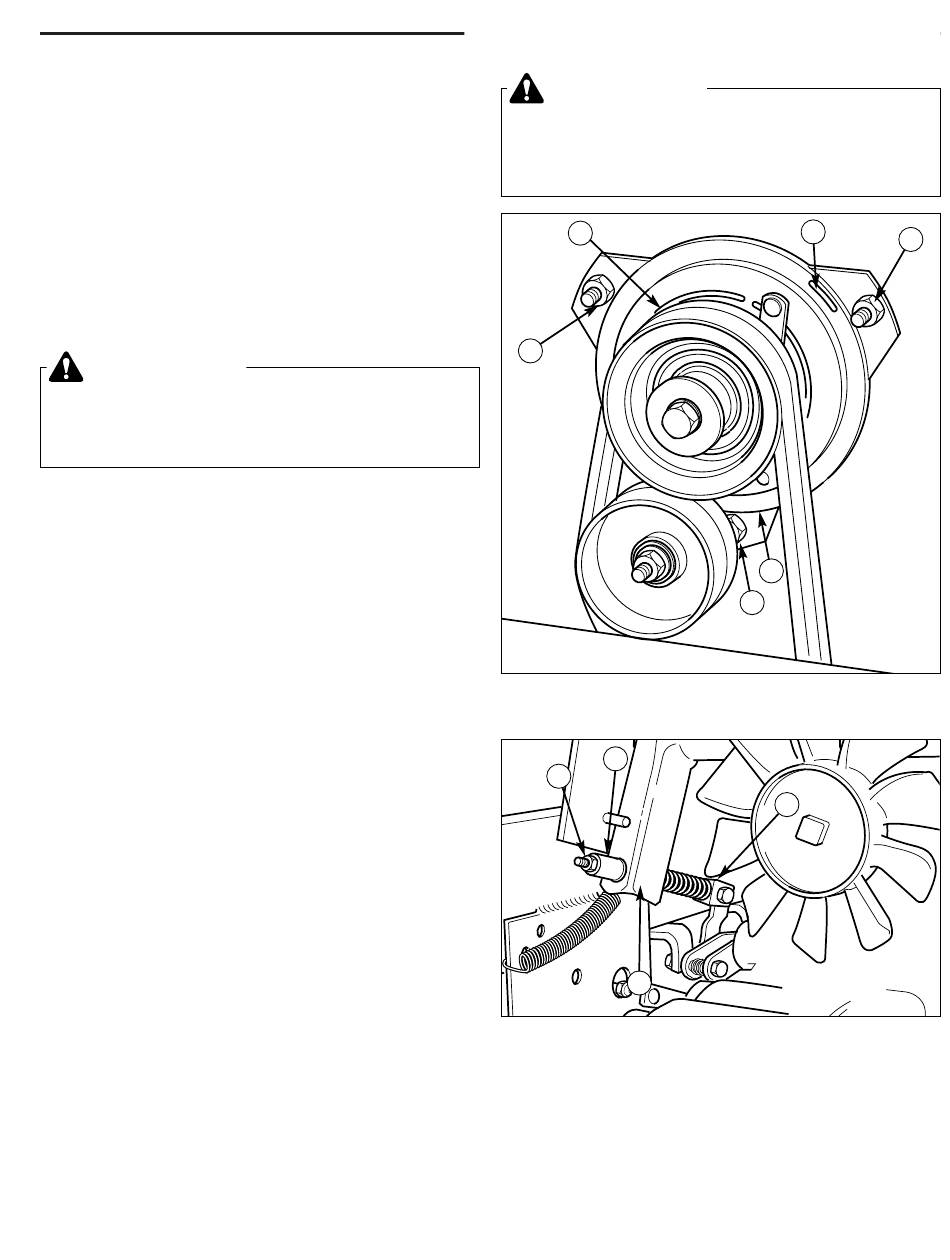

Abb. 37. Einstellung vordere Zapfwellenkupplung
A. Schlitze
C
A
D
Abb. 38. Einstellung Bremsgestänge
A. Bremszugstangenstellmutter C. Distanzstück
B. Arm der Bremsbaugruppe
27
A
B
A
B
B. Muttern
B
D. Bremsgelenkarm
