Betrieb des Traktors
HYDRAULISCHES HILFSSYSTEM
(WAHLWEISE)
HINWEIS: Manche Modelle sind mit einer werkseitig
installierten Hilfshydraulik ausgestattet. (Für Modelle,
die nicht mit einer werkseitig installierten Hydraulik
ausgestattet sind, sind Hilfshydraulikkits erhältlich.
Informationen über Kit- und Zubehöroptionen erhalten
Sie von Ihrem Vertragshändler.)
Allgemeines
Die wahlweise Hilfshydraulik kann zur Steuerung von
maximal zwei Hydraulikzylindern benutzt werden.

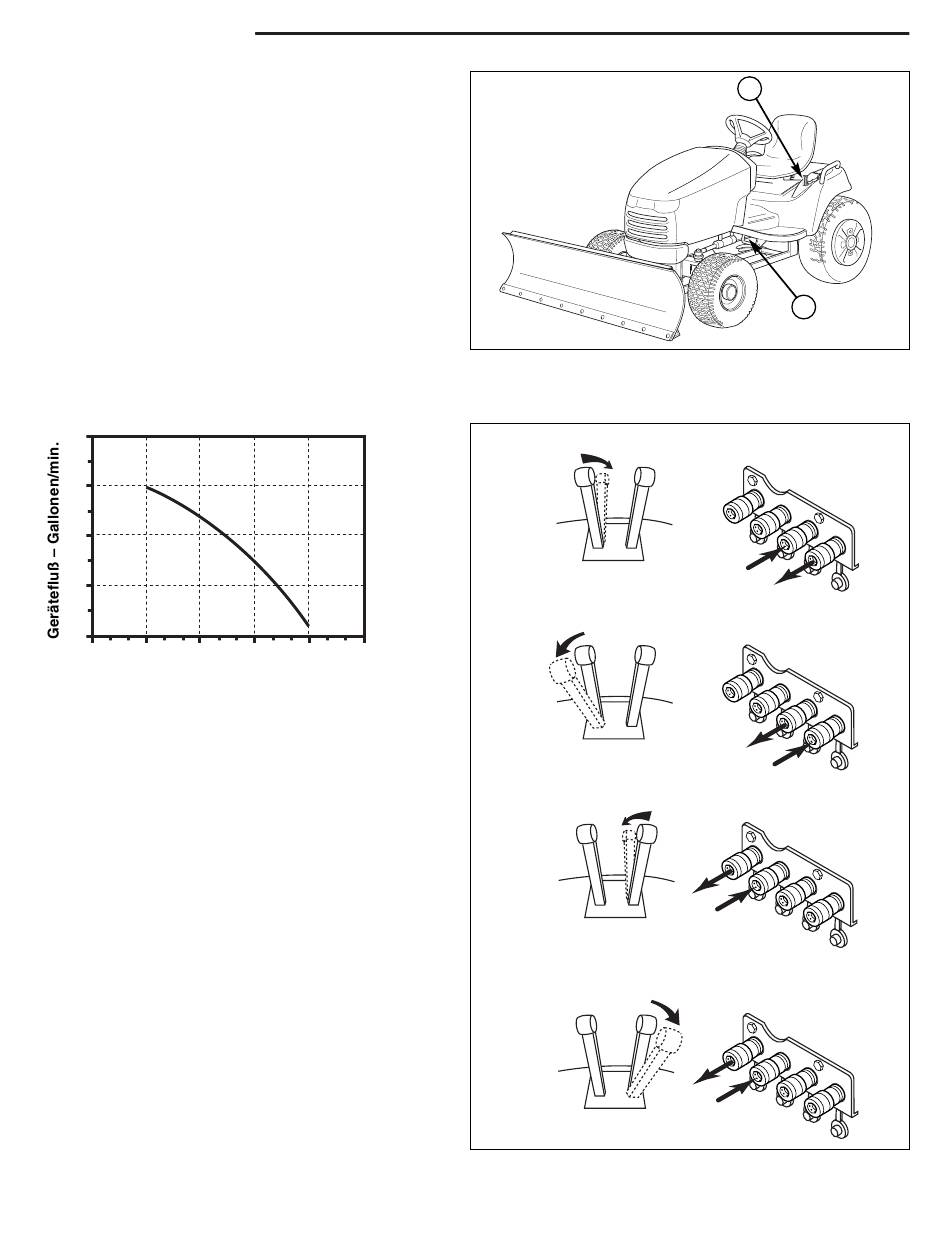

Hydrostatische Pumpenausgabedaten sind
nachstehendem Diagramm zu entnehmen.
Gerätefluß bei 3300 U/min. und 180° F
Implement Flow @ 3300 RPM and 180° F
4
3
2
1
0
0
200
400
Pressure — psi
Druck – psi
Diese hydraulischen Hilfssteuerhebel befinden sich im
Steuerungsgehäuse links vom Sitz (siehe Abb. 5). Sie
steuern den Fluß der Hydraulikflüssigkeiten zu den unter
der linken Fußrast befindlichen Schnellverbindern.
Steuerhebelfunktionen
Wenn der linke Steuerhebel nach vorne gedrückt
wird (A, Abb. 6) wird Druckhydraulikflüssigkeit zum
Schnellverbinder ganz links gesendet.
Wenn der linke Steuerhebel nach hinten gedrückt
wird (B, Abb. 6) wird Druckhydraulikflüssigkeit zum
Schnellverbinder in der Mitte links gesendet.
Wenn der rechte Steuerhebel nach vorne gedrückt
wird (C, Abb. 6) wird Druckhydraulikflüssigkeit zum
Schnellverbinder ganz rechts gesendet.
Wenn der rechte Steuerhebel nach hinten gedrückt
wird (D, Abb. 6) wird Druckhydraulikflüssigkeit zum
Schnellverbinder in der Mitte rechts gesendet.
600
800
1000
Abb. 5. Hilfshydraulik (mit Planierschild abgebildet)
A. Steuerhebel
B. Schnellverbinderkonsole
L
A.
B.
C.
D.
Abb. 6. Funktionen des hydraulischen Hilfssystems
(Hebel sind aus der Sicht des Bedieners dargestellt, wenn sich
dieser im Sitz des Geräts befindet. Die Schnellverbinderkonsole
ist aus der Sicht von der Vorderseite des Geräts dargestellt.)
