Um die Beschädigung von Riemen
zu vermeiden, RIEMEN NICHT MIT
ÜBERMÄSSIGER KRAFTAUFWENDUNG
ÜBER DIE RIEMENSCHEIBEN GEBEN.
AUSTAUSCH MÄHERANTRIEBSRIEMEN
Austausch Antriebsriemen bei 152 cm Mäher
1. Mähwerk demontieren. Siehe Montage und Demontage
des Mähwerks.
2. Schrauben, die beide Mähwerkabdeckungen sichern,
entfernen und die Abdeckungen demontieren.
3. Mit Hilfe eines Federabziehers oder einer kleinen
Seilschlinge die Zwischenhebel-Spannfeder freigeben
(B, Abb. 48).
4. Den Mähwerksantriebsriemen von der Dornriemen-
scheibe rechts abnehmen (A, Abb. 48). Dann den
Riemen von den anderen Rollen abnehmen.
5. Alle Riemenscheiben auf Abnutzung oder
Lagerschaden untersuchen.
6. Zwischenhebelgelenk mit Mehrzweck-Lithiumfett
schmieren und freie Bewegung sicherstellen.
7. Neuen Antriebsriemen, wie im Diagramm in Abb. 47
gezeigt, montieren.
8. Montage durch Befolgen der Schritte 1 - 3 in
umgekehrter Reihenfolge fertigstellen.
Fehlerbehandlung, Einstellung und Service
RIEMENFÜHRUNG; DRAUFSICHT
Outer
Pulley
Äußere
Riemenscheibe
Belt
Doppelkeilriemen
Double V
VORNE

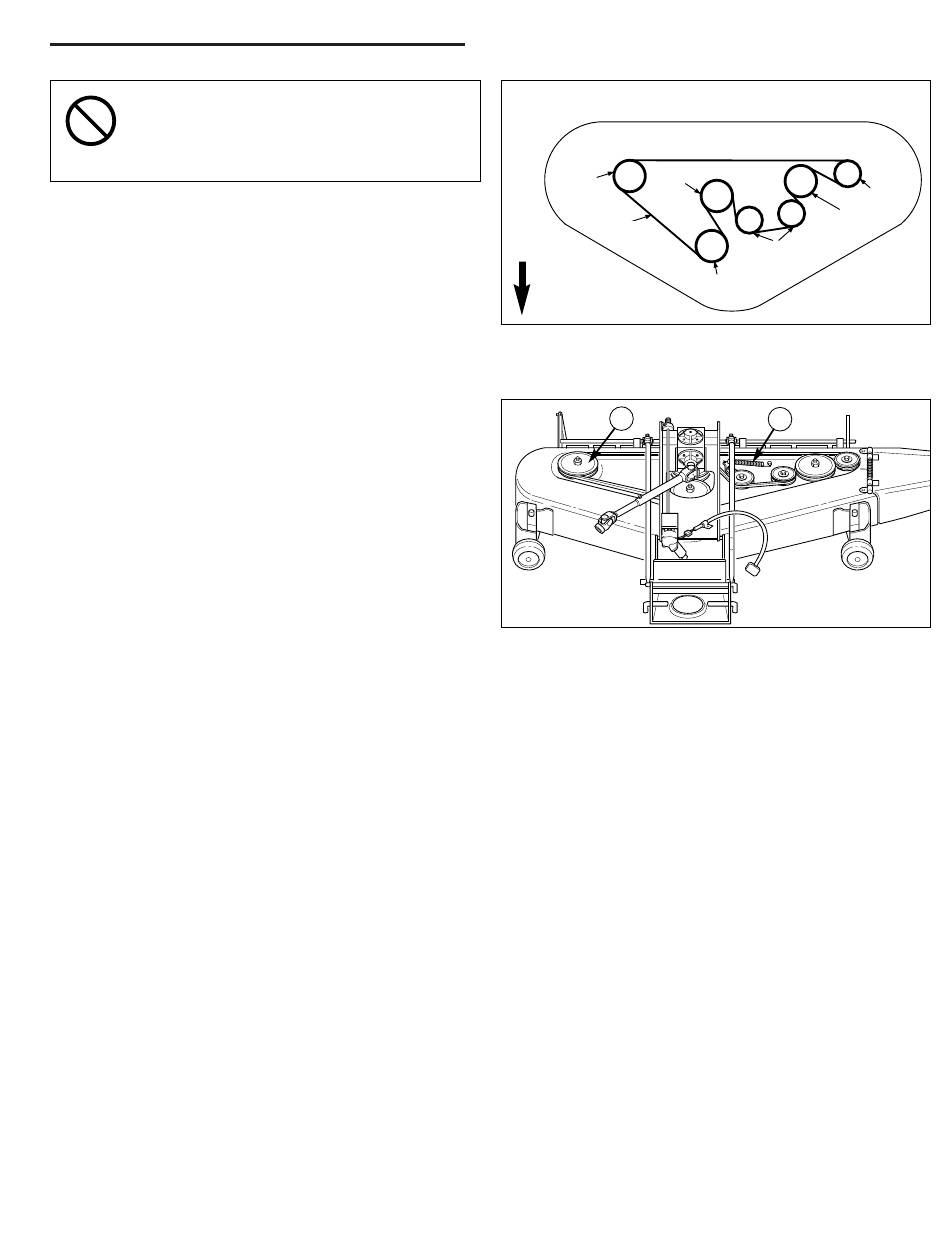

Abb. 47. Riemenführung 152 cm Mähwerk
A
Abb. 48. 152 cm Mähwerk – Abdeckungen entfernt
A. Dornriemenscheibe rechts
B. Zwischenhebel-Spannfeder
31
Antriebsriemenscheibe
Drive
Pulley
Keilriemenspannrolle
Äußere
Riemenscheibe
V Idler
Keilriemenspannrolle
Riemenscheibe
Center Pulley
Zentrum
B
V Idler
Outer
Pulley
