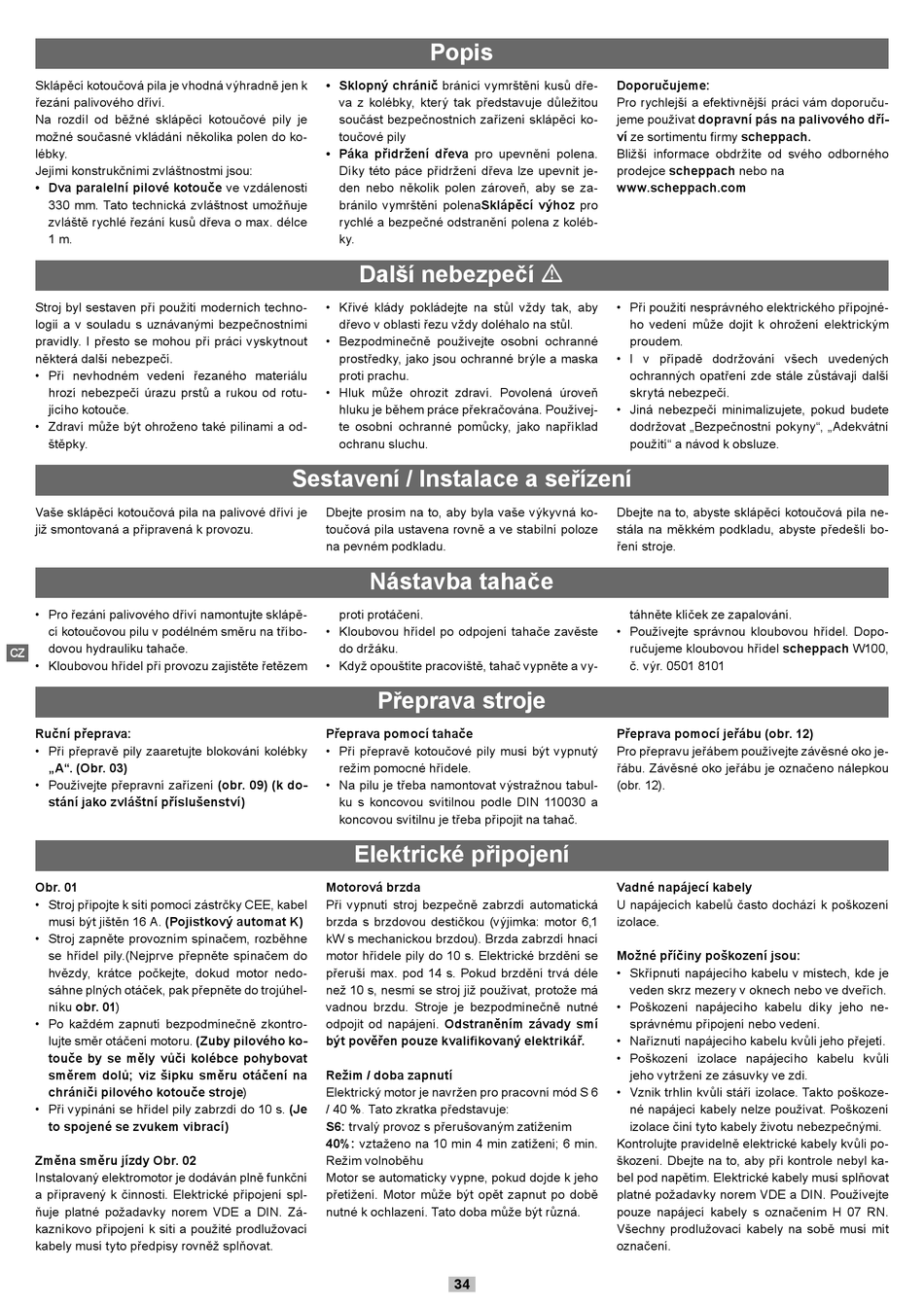

Sklápěcí kotoučová pila je vhodná výhradně jen k
řezání palivového dříví.
Na rozdíl od běžné sklápěcí kotoučové pily je
možné současné vkládání několika polen do ko-
lébky.
Jejími konstrukčními zvláštnostmi jsou:
• Dva paralelní pilové kotouče ve vzdálenosti
330 mm. Tato technická zvláštnost umožňuje
zvláště rychlé řezání kusů dřeva o max. délce
1 m.
Stroj byl sestaven při použití moderních techno-
logií a v souladu s uznávanými bezpečnostními
pravidly. I přesto se mohou při práci vyskytnout
některá další nebezpečí.
• Při nevhodném vedení řezaného materiálu
hrozí nebezpečí úrazu prstů a rukou od rotu-
jícího kotouče.
• Zdraví může být ohroženo také pilinami a od-
štěpky.
Vaše sklápěcí kotoučová pila na palivové dříví je
již smontovaná a připravená k provozu.
• Pro řezání palivového dříví namontujte sklápě-
cí kotoučovou pilu v podélném směru na tříbo-
dovou hydrauliku tahače.
CZ
• Kloubovou hřídel při provozu zajistěte řetězem
Ruční přeprava:
• Při přepravě pily zaaretujte blokování kolébky
„A". (Obr. 03)
• Používejte přepravní zařízení (obr. 09) (k do-
stání jako zvláštní příslušenství)
Obr. 01
• Stroj připojte k síti pomocí zástrčky CEE, kabel
musí být jištěn 16 A. (Pojistkový automat K)
• Stroj zapněte provozním spínačem, rozběhne
se hřídel pily.(Nejprve přepněte spínačem do
hvězdy, krátce počkejte, dokud motor nedo-
sáhne plných otáček, pak přepněte do trojúhel-
níku obr. 01)
• Po každém zapnutí bezpodmínečně zkontro-
lujte směr otáčení motoru. (Zuby pilového ko-
touče by se měly vůči kolébce pohybovat
směrem dolů; viz šipku směru otáčení na
chrániči pilového kotouče stroje)
• Při vypínání se hřídel pily zabrzdí do 10 s. (Je
to spojené se zvukem vibrací)
Změna směru jízdy Obr. 02
Instalovaný elektromotor je dodáván plně funkční
a připravený k činnosti. Elektrické připojení spl-
ňuje platné požadavky norem VDE a DIN. Zá-
kazníkovo připojení k síti a použité prodlužovací
kabely musí tyto předpisy rovněž splňovat.
Popis
• Sklopný chránič bránící vymrštění kusů dře-
va z kolébky, který tak představuje důležitou
součást bezpečnostních zařízení sklápěcí ko-
toučové pily
• Páka přidržení dřeva pro upevnění polena.
Díky této páce přidržení dřeva lze upevnit je-
den nebo několik polen zároveň, aby se za-
bránilo vymrštění polenaSklápěcí výhoz pro
rychlé a bezpečné odstranění polena z koléb-
ky.
Další nebezpečí m
• Křivé klády pokládejte na stůl vždy tak, aby
dřevo v oblasti řezu vždy doléhalo na stůl.
• Bezpodmínečně používejte osobní ochranné
prostředky, jako jsou ochranné brýle a maska
proti prachu.
• Hluk může ohrozit zdraví. Povolená úroveň
hluku je během práce překračována. Používej-
te osobní ochranné pomůcky, jako například
ochranu sluchu.
Sestavení / Instalace a seřízení
Dbejte prosím na to, aby byla vaše výkyvná ko-
toučová pila ustavena rovně a ve stabilní poloze
na pevném podkladu.
Nástavba tahače
proti protáčení.
• Kloubovou hřídel po odpojení tahače zavěste
do držáku.
• Když opouštíte pracoviště, tahač vypněte a vy-
Přeprava stroje
Přeprava pomocí tahače
• Při přepravě kotoučové pily musí být vypnutý
režim pomocné hřídele.
• Na pilu je třeba namontovat výstražnou tabul-
ku s koncovou svítilnou podle DIN 110030 a
koncovou svítilnu je třeba připojit na tahač.
Elektrické připojení
Motorová brzda
Při vypnutí stroj bezpečně zabrzdí automatická
brzda s brzdovou destičkou (výjimka: motor 6,1
kW s mechanickou brzdou). Brzda zabrzdí hnací
motor hřídele pily do 10 s. Elektrické brzdění se
přeruší max. pod 14 s. Pokud brzdění trvá déle
než 10 s, nesmí se stroj již používat, protože má
vadnou brzdu. Stroje je bezpodmínečně nutné
odpojit od napájení. Odstraněním závady smí
být pověřen pouze kvalifikovaný elektrikář.
Režim / doba zapnutí
Elektrický motor je navržen pro pracovní mód S 6
/ 40
%.
Tato zkratka představuje:
S6: trvalý provoz s přerušovaným zatížením
40%: vztaženo na 10 min 4 min zatížení; 6 min.
Režim volnoběhu
Motor se automaticky vypne, pokud dojde k jeho
přetížení. Motor může být opět zapnut po době
nutné k ochlazení. Tato doba může být různá.
34
Doporučujeme:
Pro rychlejší a efektivnější práci vám doporuču-
jeme používat dopravní pás na palivového dří-
ví ze sortimentu firmy scheppach.
Bližší informace obdržíte od svého odborného
prodejce scheppach nebo na
www.scheppach.com
• Při použití nesprávného elektrického přípojné-
ho vedení může dojít k ohrožení elektrickým
proudem.
• I v případě dodržování všech uvedených
ochranných opatření zde stále zůstávají další
skrytá nebezpečí.
• Jiná nebezpečí minimalizujete, pokud budete
dodržovat „Bezpečnostní pokyny", „Adekvátní
použití" a návod k obsluze.
Dbejte na to, abyste sklápěcí kotoučová pila ne-
stála na měkkém podkladu, abyste předešli bo-
ření stroje.
táhněte klíček ze zapalování.
• Používejte správnou kloubovou hřídel. Dopo-
ručujeme kloubovou hřídel scheppach W100,
č. výr. 0501 8101
Přeprava pomocí jeřábu (obr. 12)
Pro přepravu jeřábem používejte závěsné oko je-
řábu. Závěsné oko jeřábu je označeno nálepkou
(obr. 12).
Vadné napájecí kabely
U napájecích kabelů často dochází k poškození
izolace.
Možné příčiny poškození jsou:
• Skřípnutí napájecího kabelu v místech, kde je
veden skrz mezery v oknech nebo ve dveřích.
• Poškození napájecího kabelu díky jeho ne-
správnému připojení nebo vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli
jeho vytržení ze zásuvky ve zdi.
• Vznik trhlin kvůli stáří izolace. Takto poškoze-
né napájecí kabely nelze používat. Poškození
izolace činí tyto kabely životu nebezpečnými.
Kontrolujte pravidelně elektrické kabely kvůli po-
škození. Dbejte na to, aby při kontrole nebyl ka-
bel pod napětím. Elektrické kabely musí splňovat
platné požadavky norem VDE a DIN. Používejte
pouze napájecí kabely s označením H 07 RN.
Všechny prodlužovací kabely na sobě musí mít
označení.
