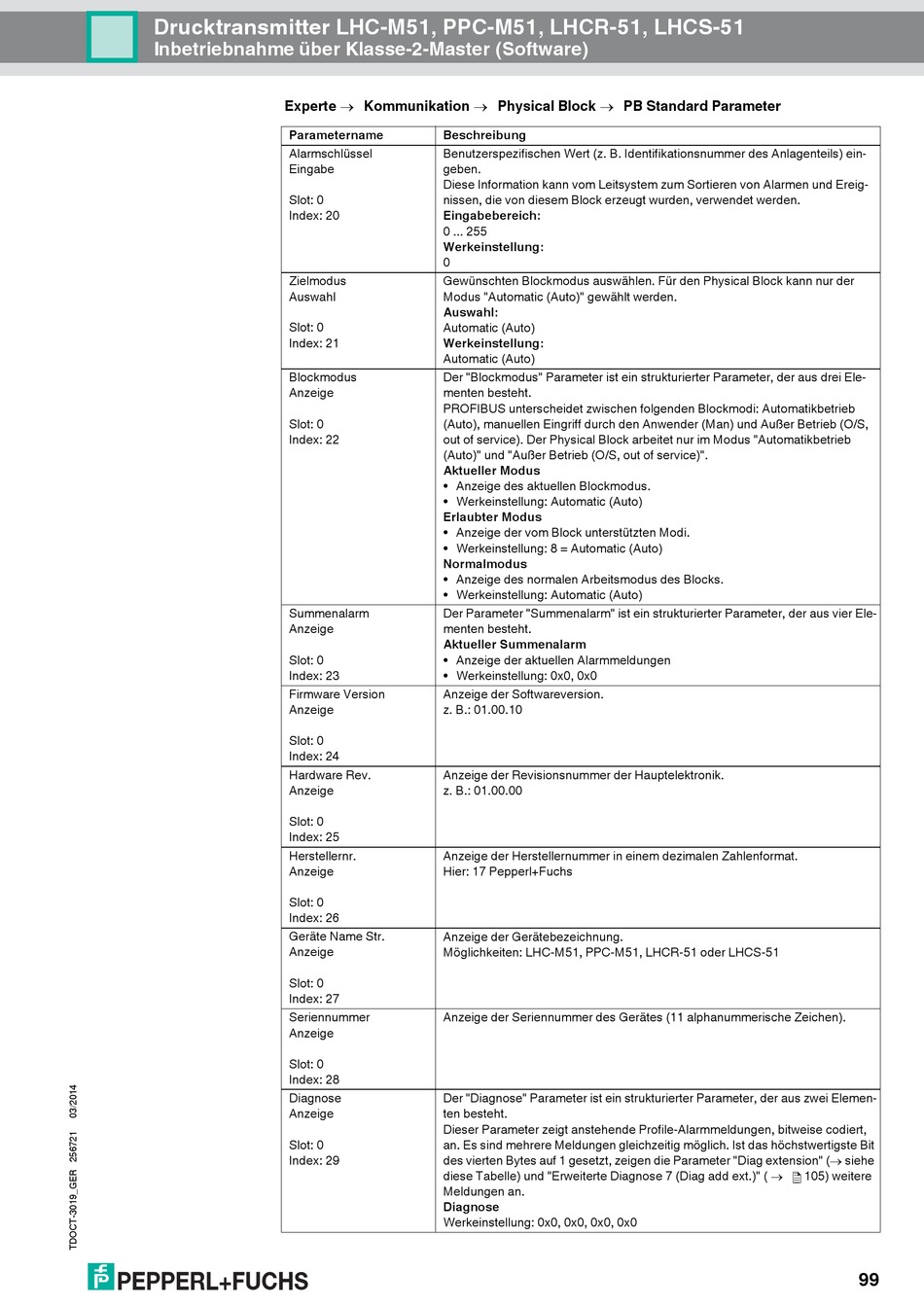

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 99

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme über Klasse-2-Master (Software)
Experte  Kommunikation  Physical Block  PB Standard Parameter
Parametername
Alarmschlüssel
Eingabe
Slot: 0
Index: 20
Zielmodus
Auswahl
Slot: 0
Index: 21
Blockmodus
Anzeige
Slot: 0
Index: 22
Summenalarm
Anzeige
Slot: 0
Index: 23
Firmware Version
Anzeige
Slot: 0
Index: 24
Hardware Rev.
Anzeige
Slot: 0
Index: 25
Herstellernr.
Anzeige
Slot: 0
Index: 26
Geräte Name Str.
Anzeige
Slot: 0
Index: 27
Seriennummer
Anzeige
Slot: 0
Index: 28
Diagnose
Anzeige
Slot: 0
Index: 29
Beschreibung
Benutzerspezifischen Wert (z. B. Identifikationsnummer des Anlagenteils) ein-
geben.
Diese Information kann vom Leitsystem zum Sortieren von Alarmen und Ereig-
nissen, die von diesem Block erzeugt wurden, verwendet werden.
Eingabebereich:
0 ... 255
Werkeinstellung:
0
Gewünschten Blockmodus auswählen. Für den Physical Block kann nur der
Modus "Automatic (Auto)" gewählt werden.
Auswahl:
Automatic (Auto)
Werkeinstellung:
Automatic (Auto)
Der "Blockmodus" Parameter ist ein strukturierter Parameter, der aus drei Ele-
menten besteht.
PROFIBUS unterscheidet zwischen folgenden Blockmodi: Automatikbetrieb
(Auto), manuellen Eingriff durch den Anwender (Man) und Außer Betrieb (O/S,
out of service). Der Physical Block arbeitet nur im Modus "Automatikbetrieb
(Auto)" und "Außer Betrieb (O/S, out of service)".
Aktueller Modus
• Anzeige des aktuellen Blockmodus.
• Werkeinstellung: Automatic (Auto)
Erlaubter Modus
• Anzeige der vom Block unterstützten Modi.
• Werkeinstellung: 8 = Automatic (Auto)
Normalmodus
• Anzeige des normalen Arbeitsmodus des Blocks.
• Werkeinstellung: Automatic (Auto)
Der Parameter "Summenalarm" ist ein strukturierter Parameter, der aus vier Ele-
menten besteht.
Aktueller Summenalarm
• Anzeige der aktuellen Alarmmeldungen
• Werkeinstellung: 0x0, 0x0
Anzeige der Softwareversion.
z. B.: 01.00.10
Anzeige der Revisionsnummer der Hauptelektronik.
z. B.: 01.00.00
Anzeige der Herstellernummer in einem dezimalen Zahlenformat.
Hier: 17 Pepperl+Fuchs
Anzeige der Gerätebezeichnung.
Möglichkeiten: LHC-M51, PPC-M51, LHCR-51 oder LHCS-51
Anzeige der Seriennummer des Gerätes (11 alphanummerische Zeichen).
Der "Diagnose" Parameter ist ein strukturierter Parameter, der aus zwei Elemen-
ten besteht.
Dieser Parameter zeigt anstehende Profile-Alarmmeldungen, bitweise codiert,
an. Es sind mehrere Meldungen gleichzeitig möglich. Ist das höchstwertigste Bit
des vierten Bytes auf 1 gesetzt, zeigen die Parameter "Diag extension" (siehe
diese Tabelle) und "Erweiterte Diagnose 7 (Diag add ext.)" ( 
Meldungen an.
Diagnose
Werkeinstellung: 0x0, 0x0, 0x0, 0x0
105) weitere
