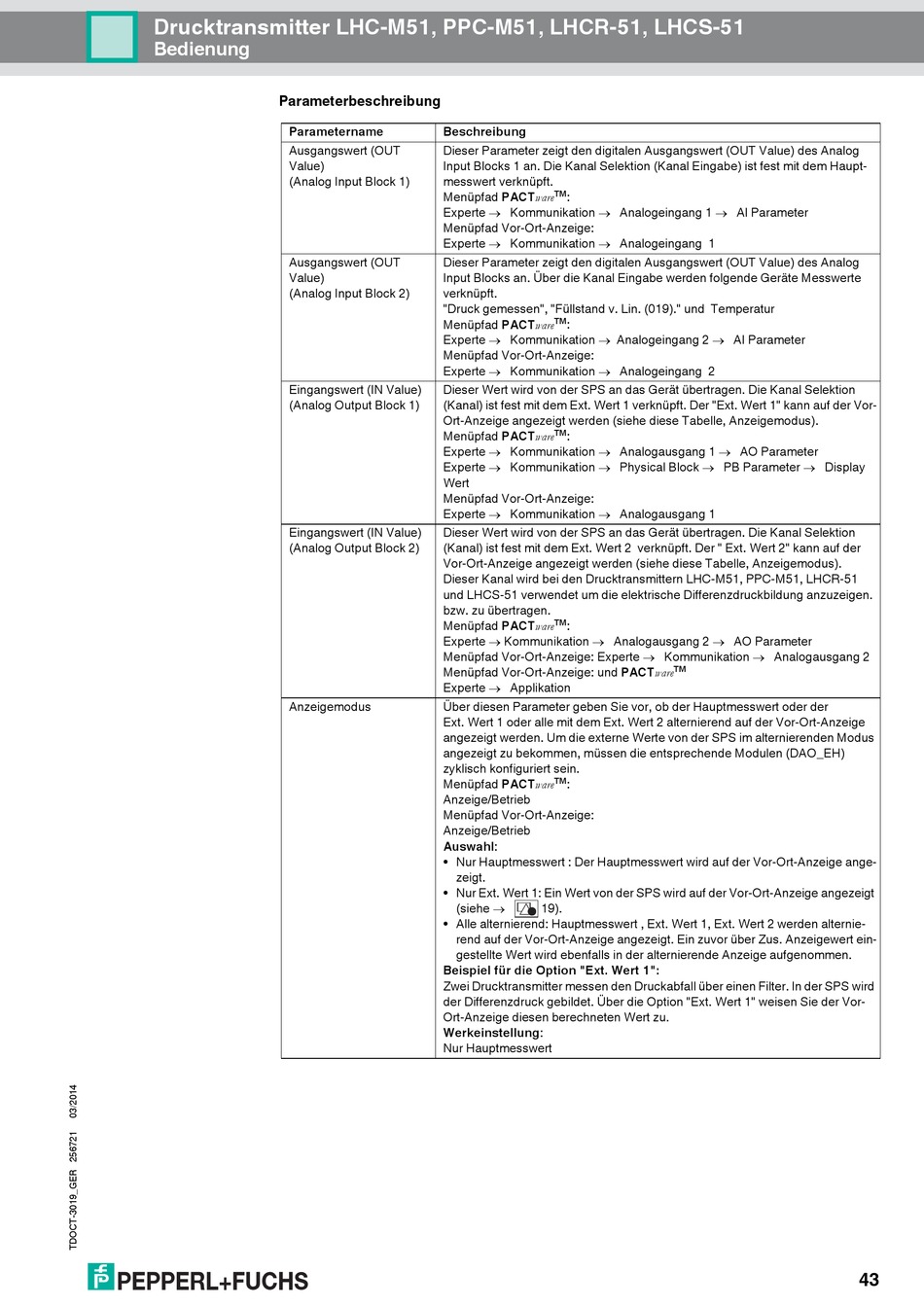

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 43

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Bedienung
Parameterbeschreibung
Parametername
Ausgangswert (OUT
Value)
(Analog Input Block 1)
Ausgangswert (OUT
Value)
(Analog Input Block 2)
Eingangswert (IN Value)
(Analog Output Block 1)
Eingangswert (IN Value)
(Analog Output Block 2)
Anzeigemodus
Beschreibung
Dieser Parameter zeigt den digitalen Ausgangswert (OUT Value) des Analog
Input Blocks 1 an. Die Kanal Selektion (Kanal Eingabe) ist fest mit dem Haupt-
messwert verknüpft.
Menüpfad PACTware TM :
Experte  Kommunikation  Analogeingang 1  AI Parameter
Menüpfad Vor-Ort-Anzeige:
Experte  Kommunikation  Analogeingang 1
Dieser Parameter zeigt den digitalen Ausgangswert (OUT Value) des Analog
Input Blocks an. Über die Kanal Eingabe werden folgende Geräte Messwerte
verknüpft.
"Druck gemessen", "Füllstand v. Lin. (019)." und Temperatur
Menüpfad PACTware TM :
Experte  Kommunikation  Analogeingang 2  AI Parameter
Menüpfad Vor-Ort-Anzeige:
Experte  Kommunikation  Analogeingang 2
Dieser Wert wird von der SPS an das Gerät übertragen. Die Kanal Selektion
(Kanal) ist fest mit dem Ext. Wert 1 verknüpft. Der "Ext. Wert 1" kann auf der Vor-
Ort-Anzeige angezeigt werden (siehe diese Tabelle, Anzeigemodus).
Menüpfad PACTware TM :
Experte  Kommunikation  Analogausgang 1  AO Parameter
Experte  Kommunikation  Physical Block  PB Parameter  Display
Wert
Menüpfad Vor-Ort-Anzeige:
Experte  Kommunikation  Analogausgang 1
Dieser Wert wird von der SPS an das Gerät übertragen. Die Kanal Selektion
(Kanal) ist fest mit dem Ext. Wert 2 verknüpft. Der " Ext. Wert 2" kann auf der
Vor-Ort-Anzeige angezeigt werden (siehe diese Tabelle, Anzeigemodus).
Dieser Kanal wird bei den Drucktransmittern LHC-M51, PPC-M51, LHCR-51
und LHCS-51 verwendet um die elektrische Differenzdruckbildung anzuzeigen.
bzw. zu übertragen.
:
Menüpfad PACTware TM
Experte  Kommunikation  Analogausgang 2  AO Parameter
Menüpfad Vor-Ort-Anzeige: Experte  Kommunikation  Analogausgang 2
Menüpfad Vor-Ort-Anzeige: und PACTware
Experte  Applikation
Über diesen Parameter geben Sie vor, ob der Hauptmesswert oder der
Ext. Wert 1 oder alle mit dem Ext. Wert 2 alternierend auf der Vor-Ort-Anzeige
angezeigt werden. Um die externe Werte von der SPS im alternierenden Modus
angezeigt zu bekommen, müssen die entsprechende Modulen (DAO_EH)
zyklisch konfiguriert sein.
Menüpfad PACTware TM :
Anzeige/Betrieb
Menüpfad Vor-Ort-Anzeige:
Anzeige/Betrieb
Auswahl:
• Nur Hauptmesswert : Der Hauptmesswert wird auf der Vor-Ort-Anzeige ange-
zeigt.
• Nur Ext. Wert 1: Ein Wert von der SPS wird auf der Vor-Ort-Anzeige angezeigt
(siehe  19).
• Alle alternierend: Hauptmesswert , Ext. Wert 1, Ext. Wert 2 werden alternie-
rend auf der Vor-Ort-Anzeige angezeigt. Ein zuvor über Zus. Anzeigewert ein-
gestellte Wert wird ebenfalls in der alternierende Anzeige aufgenommen.
Beispiel für die Option "Ext. Wert 1":
Zwei Drucktransmitter messen den Druckabfall über einen Filter. In der SPS wird
der Differenzdruck gebildet. Über die Option "Ext. Wert 1" weisen Sie der Vor-
Ort-Anzeige diesen berechneten Wert zu.
Werkeinstellung:
Nur Hauptmesswert
