Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Verdrahtung
4.1.1

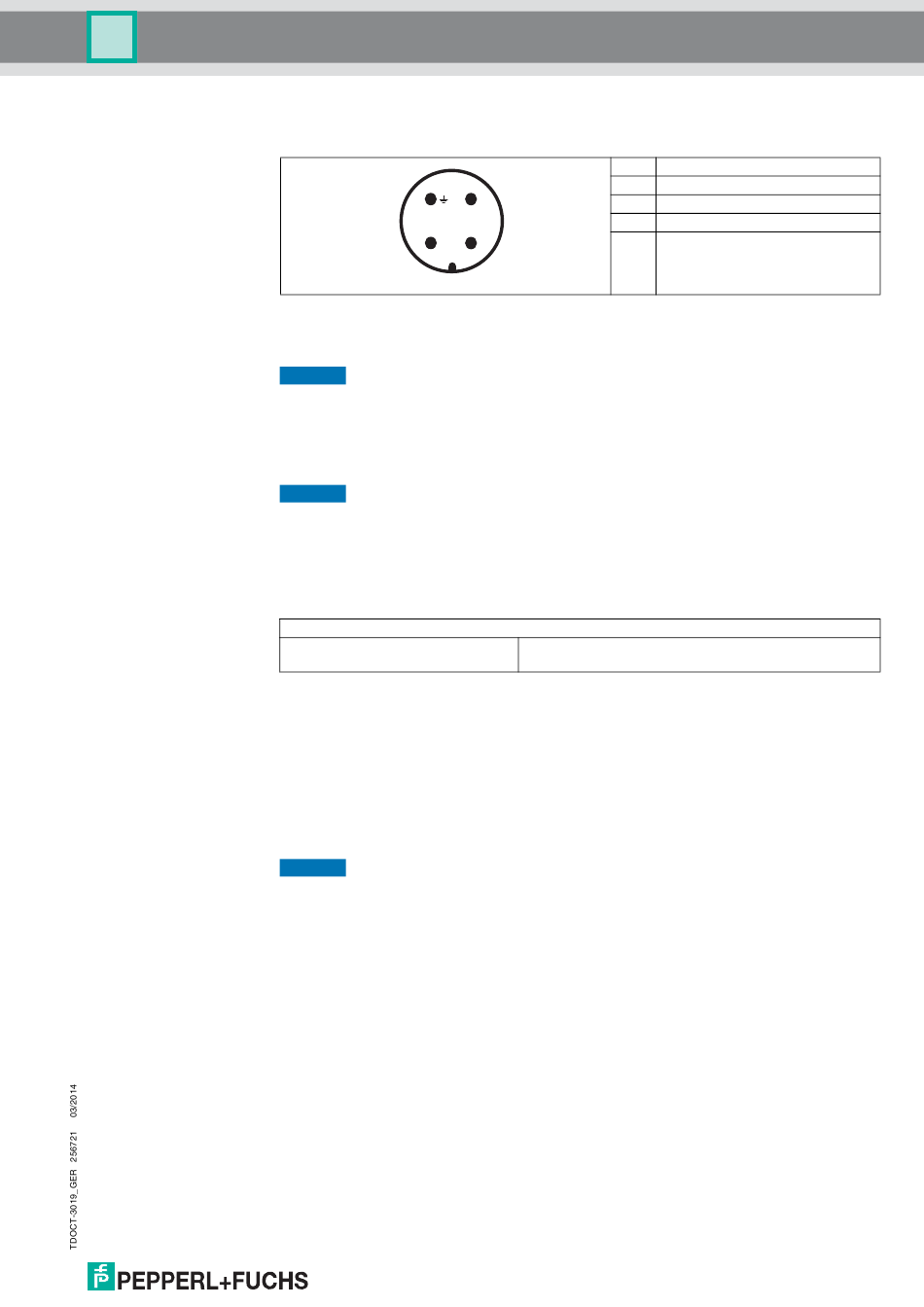

PIN-Belegung beim Stecker M12
4.2
HINWEIS
Für weitere Informationen hinsichtlich Aufbau und Erdung des Netzwerkes sowie für weitere Bus-
system-Komponenten wie z. B. Buskabel siehe entsprechende Literatur wie z. B. die PNO-Richtli-
nie.
4.2.1
HINWEIS
• Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre-
chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw.
Control Drawings einzuhalten.
• Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumentationen,
die Sie ebenfalls anfordern können. Die Ex-Dokumentation liegt bei allen Ex-Geräten standard-
mäßig bei.
Elektronikvariante
PROFIBUS PA,
Variante für Ex-freien Bereich
4.2.2
11 mA ±1 mA, Einschaltstrom entspricht der IEC 61158-2, Clause 21.
4.2.3
• Pepperl+Fuchs empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden, vorzugswei-
se Kabeltyp A.
• Klemmen für Aderquerschnitte: 0,5 mm
• Kabelaußendurchmesser: 5 mm ... 9 mm (0.2 in ... 0.35 in)
HINWEIS
4.2.4
• Optimale Abschirmung gegen Störeinflüsse erzielen Sie, wenn die Abschirmung auf beiden Sei-
ten (im Schaltschrank und am Gerät) angeschlossen ist. Falls Sie in der Anlage mit Potentialaus-
gleichsströmen rechnen müssen, Abschirmung nur einseitig erden, vorzugsweise am
Transmitter.
• Bei Einsatz im explosionsgefährdeten Bereich sind die einschlägigen Vorschriften zu beachten.
Allen Ex-Geräten liegt standardmäßig eine separate Ex-Dokumentation mit zusätzlichen techni-
schen Daten und Hinweisen bei. Alle Geräte an den örtlichen Potentialausgleich anschließen.
4.3
Ex-Anwendungen: Alle Geräte an den örtlichen Potentialausgleich anschließen.
Beachten Sie die einschlägigen Vorschriften.
Geräte mit M12-Stecker
–
4
3
nc
+
1 2

Anschluss Messeinheit

Versorgungsspannung

Stromaufnahme
Kabelspezifikation
Für weitere Informationen bezüglich Kabelspezifikation siehe die
PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die
IEC 61158-2 (MBP).
Abschirmung/Potentialausgleich

Potentialausgleich

PIN Bedeutung
1 Signal +
2 nicht belegt
3 Signal –
4 Erde
P0011175
9 V DC ... 32 V DC
2 ... 2,5 mm 2 (20 AWG ... 14 AWG)
