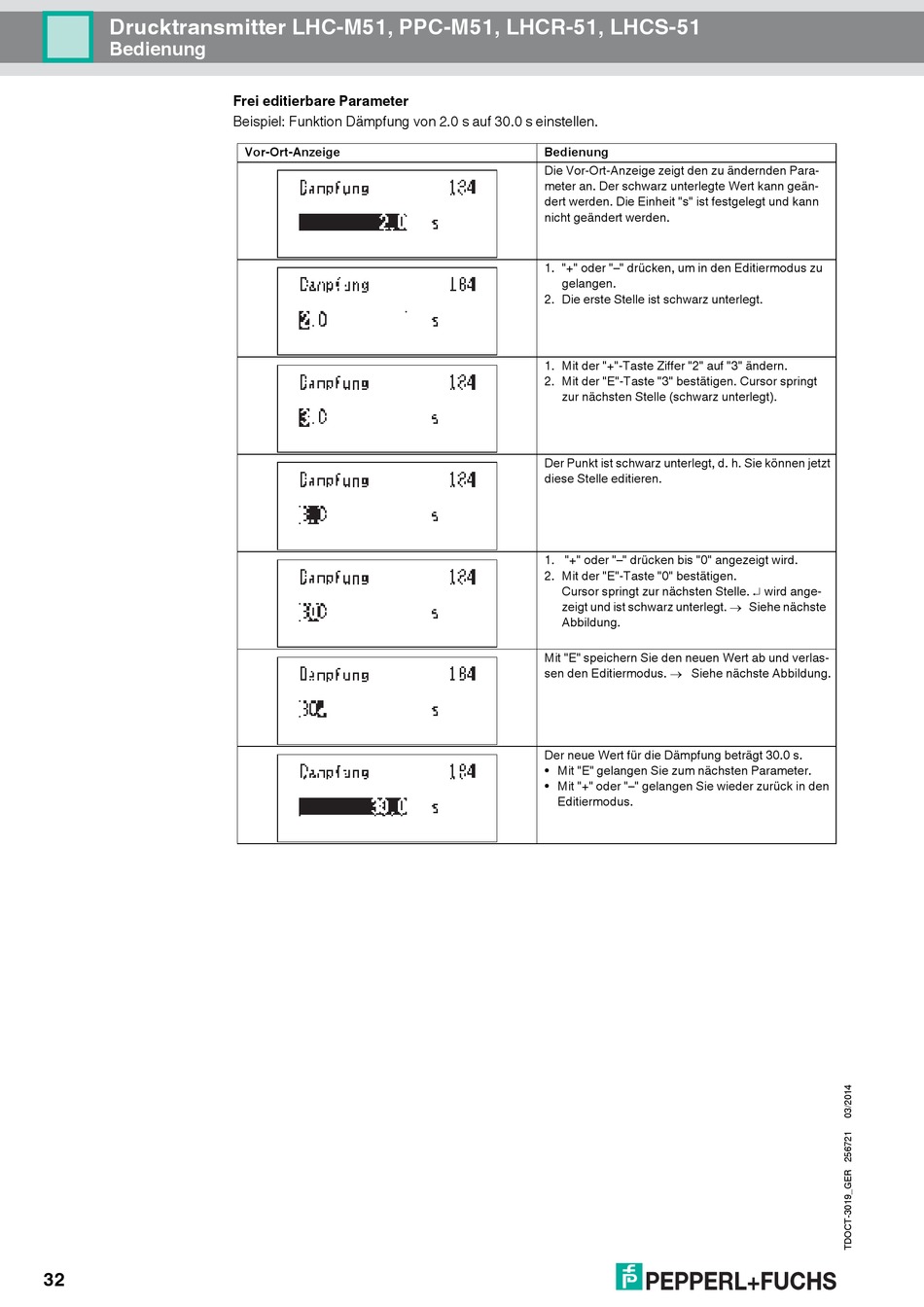

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 32

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Bedienung
32
Frei editierbare Parameter
Beispiel: Funktion Dämpfung von 2.0 s auf 30.0 s einstellen.
Vor-Ort-Anzeige Bedienung
Die Vor-Ort-Anzeige zeigt den zu ändernden Para-
meter an. Der schwarz unterlegte Wert kann geän-
dert werden. Die Einheit "s" ist festgelegt und kann
nicht geändert werden.
1. "+" oder "–" drücken, um in den Editiermodus zu
gelangen.
2. Die erste Stelle ist schwarz unterlegt.
1. Mit der "+"-Taste Ziffer "2" auf "3" ändern.
2. Mit der "E"-Taste "3" bestätigen. Cursor springt
zur nächsten Stelle (schwarz unterlegt).
Der Punkt ist schwarz unterlegt, d. h. Sie können jetzt
diese Stelle editieren.
1. "+" oder "–" drücken bis "0" angezeigt wird.
2. Mit der "E"-Taste "0" bestätigen.
Cursor springt zur nächsten Stelle. wird ange-
zeigt und ist schwarz unterlegt. Siehe nächste
Abbildung.
Mit "E" speichern Sie den neuen Wert ab und verlas-
sen den Editiermodus.  Siehe nächste Abbildung.
Der neue Wert für die Dämpfung beträgt 30.0 s.
• Mit "E" gelangen Sie zum nächsten Parameter.
• Mit "+" oder "–" gelangen Sie wieder zurück in den
Editiermodus.
