Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Bedienung
Messgröße
Sensor
Signalauswertung
Transducer Block
Messwertanpassung
Hauptmesswert (PV)
Druck gemessen
Füllstand v. Lin.
Temperatur
Summenzähler 2
Durchfluss
Ext. Wert 2
Physical Block
Gerätespezifische Eigenschaften
wie z. B. Softwareversion
Ext. Wert 1
Anzeigemodus
Hauptmesswert (PV)
Hauptmesswert (PV)/Zweitwert/
Ext. Wert 1/Ext. Wert 2
Ext. Wert 1

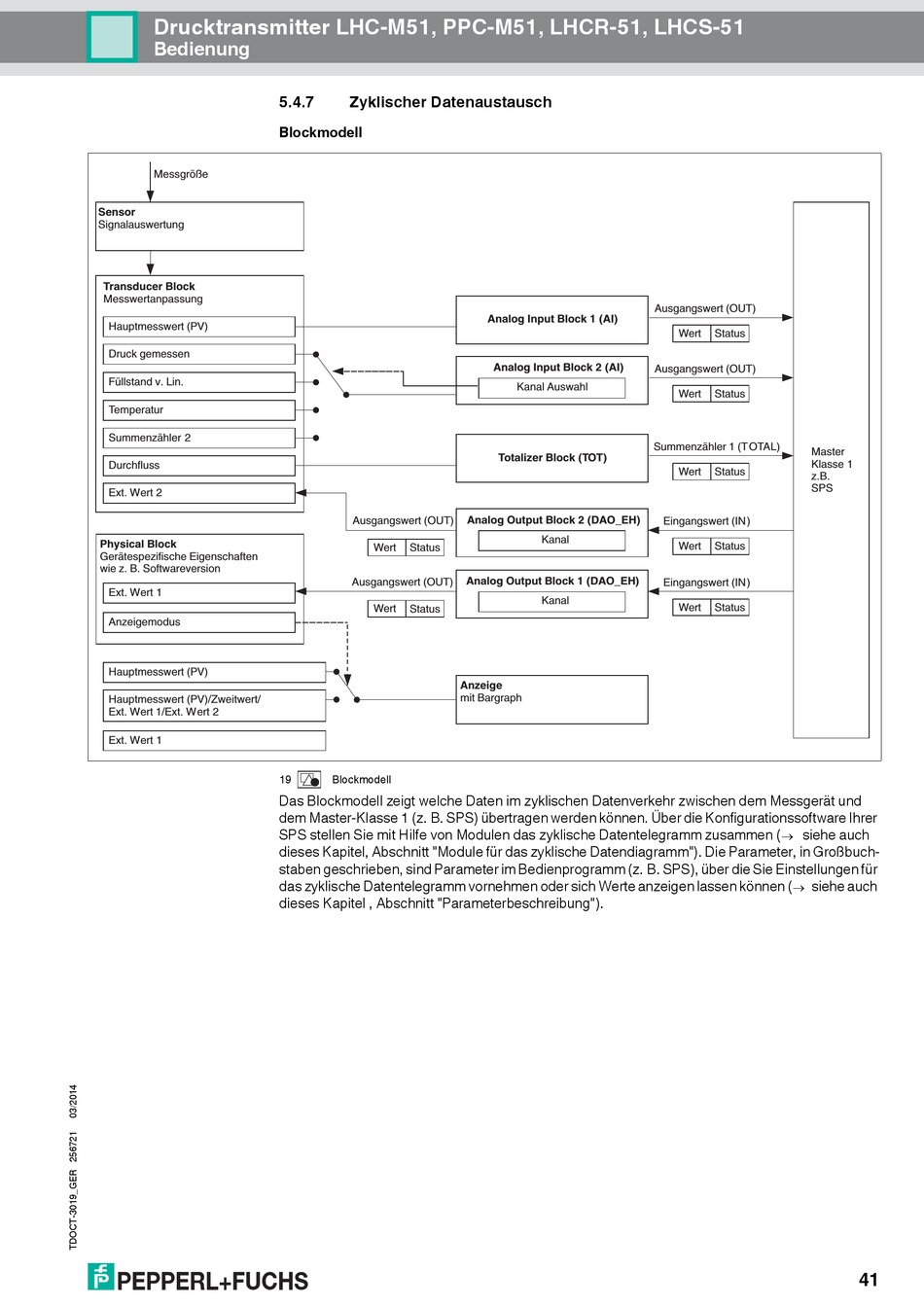

5.4.7 Zyklischer Datenaustausch
Blockmodell
Ausgangswert (OUT)
Wert Status
Ausgangswert (OUT)
Wert Status
19 Blockmodell
Das Blockmodell zeigt welche Daten im zyklischen Datenverkehr zwischen dem Messgerät und
dem Master-Klasse 1 (z. B. SPS) übertragen werden können. Über die Konfigurationssoftware Ihrer
SPS stellen Sie mit Hilfe von Modulen das zyklische Datentelegramm zusammen (
dieses Kapitel, Abschnitt "Module für das zyklische Datendiagramm"). Die Parameter, in Großbuch-
staben geschrieben, sind Parameter im Bedienprogramm (z. B. SPS), über die Sie Einstellungen für
das zyklische Datentelegramm vornehmen oder sich Werte anzeigen lassen können (
dieses Kapitel , Abschnitt "Parameterbeschreibung").
Analog Input Block 1 (AI)
Analog Input Block 2 (AI)
Kanal Auswahl
Totalizer Block (TOT)
Analog Output Block 2 (DAO_EH)
Kanal
Analog Output Block 1 (DAO_EH)
Kanal
Anzeige
mit Bargraph
Ausgangswert (OUT)
Wert Status
Ausgangswert (OUT)
Wert Status
Summenzähler 1 (T OTAL)
Master
Klasse 1
Wert Status
z.B.
SPS
Eingangswert (IN)
Wert Status
Eingangswert (IN)
Wert Status
siehe auch

siehe auch

