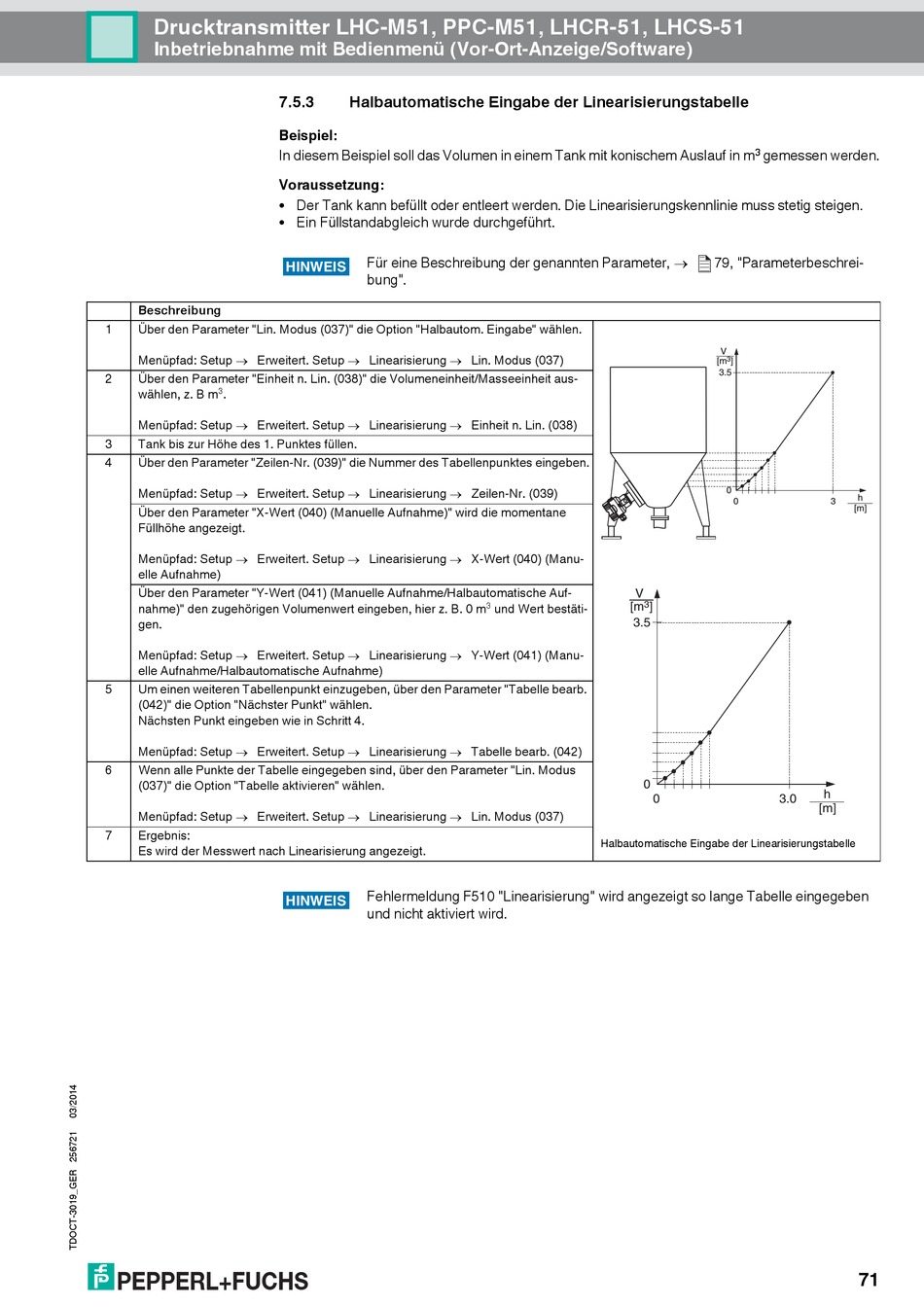

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
7.5.3
Beispiel:
In diesem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m
Voraussetzung:
• Der Tank kann befüllt oder entleert werden. Die Linearisierungskennlinie muss stetig steigen.
• Ein Füllstandabgleich wurde durchgeführt.
Beschreibung
1 Über den Parameter "Lin. Modus (037)" die Option "Halbautom. Eingabe" wählen.
Menüpfad: Setup Erweitert. Setup Linearisierung Lin. Modus (037)
2 Über den Parameter "Einheit n. Lin. (038)" die Volumeneinheit/Masseeinheit aus-
wählen, z. B m 3 .
Menüpfad: Setup Erweitert. Setup Linearisierung Einheit n. Lin. (038)
3 Tank bis zur Höhe des 1. Punktes füllen.
4 Über den Parameter "Zeilen-Nr. (039)" die Nummer des Tabellenpunktes eingeben.
Menüpfad: Setup Erweitert. Setup Linearisierung Zeilen-Nr. (039)
Über den Parameter "X-Wert (040) (Manuelle Aufnahme)" wird die momentane
Füllhöhe angezeigt.
Menüpfad: Setup Erweitert. Setup Linearisierung X-Wert (040) (Manu-
elle Aufnahme)
Über den Parameter "Y-Wert (041) (Manuelle Aufnahme/Halbautomatische Auf-
nahme)" den zugehörigen Volumenwert eingeben, hier z. B. 0 m
gen.
Menüpfad: Setup Erweitert. Setup Linearisierung Y-Wert (041) (Manu-
elle Aufnahme/Halbautomatische Aufnahme)
5 Um einen weiteren Tabellenpunkt einzugeben, über den Parameter "Tabelle bearb.
(042)" die Option "Nächster Punkt" wählen.
Nächsten Punkt eingeben wie in Schritt 4.
Menüpfad: Setup Erweitert. Setup Linearisierung Tabelle bearb. (042)
6 Wenn alle Punkte der Tabelle eingegeben sind, über den Parameter "Lin. Modus
(037)" die Option "Tabelle aktivieren" wählen.
Menüpfad: Setup Erweitert. Setup Linearisierung Lin. Modus (037)
7 Ergebnis:
Es wird der Messwert nach Linearisierung angezeigt.

Halbautomatische Eingabe der Linearisierungstabelle

Für eine Beschreibung der genannten Parameter, 
HINWEIS
bung".
Fehlermeldung F510 "Linearisierung" wird angezeigt so lange Tabelle eingegeben
HINWEIS
und nicht aktiviert wird.
V
3 und Wert bestäti-
3
[m ]
3.5
0
0
Halbautomatische Eingabe der Linearisierungstabelle
3 gemessen werden.
79, "Parameterbeschrei-
V
[m ] 3
3.5
0
h
0 3
[m]
h
3.0
[m]
71
