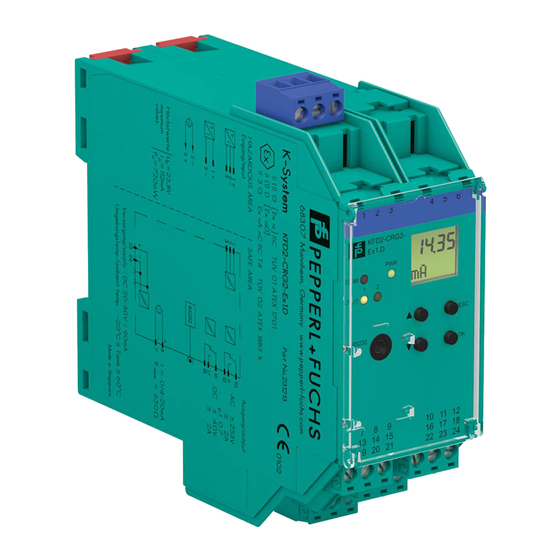

Pepperl+Fuchs KFD2-CRG2-Ex1.D Kurzanleitung

Transmitterspeisegerät
Merkmale
• 1-kanalige Trennbarriere
• 24 V DC-Versorgung (Power Rail)
• Eingang 2-Draht- und 3-Draht-Transmitter und 2-Draht-
Stromquellen
• Ausgang 0/4 mA ... 20 mA
• 2 Relaiskontaktausgänge
• Programmierbarer Hoch- oder Tiefalarm
• Linearisierungsfunktion (max. 20 Punkte)
• Leitungsfehlerüberwachung
• Bis SIL2 gemäß IEC 61508/IEC 61511
Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendun-
gen.
Das Gerät speist 2-Draht- und 3-Draht-Transmitter und kann
auch zusammen mit Stromquellen genutzt werden.
Zwei Relais und eine aktive 0/4 mA ... 20 mA-Stromquelle ste-
hen als Ausgänge zur Verfügung. Die Relaiskontakte und der
Stromausgang können in sicherheitsrelevante Kreise einge-
bunden werden. Der Stromausgang ist frei skalierbar.
Auf dem Display wird der Messwert in physikalischen Einhei-
ten angezeigt.
Das Gerät wird über Bedientasten oder mit der PACTware-
Konfigurationssoftware konfiguriert.
Der Eingang verfügt über eine Leitungsfehlerüberwachung.
Ein Fehler wird über LEDs nach NAMUR NE44 angezeigt und
über eine separate Sammelfehlermeldung ausgegeben.
Weitere Informationen finden Sie im Handbuch und unter
www.pepperl-fuchs.com.
Anschluss
Zone 0, 1, 2
Div. 1, 2
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com

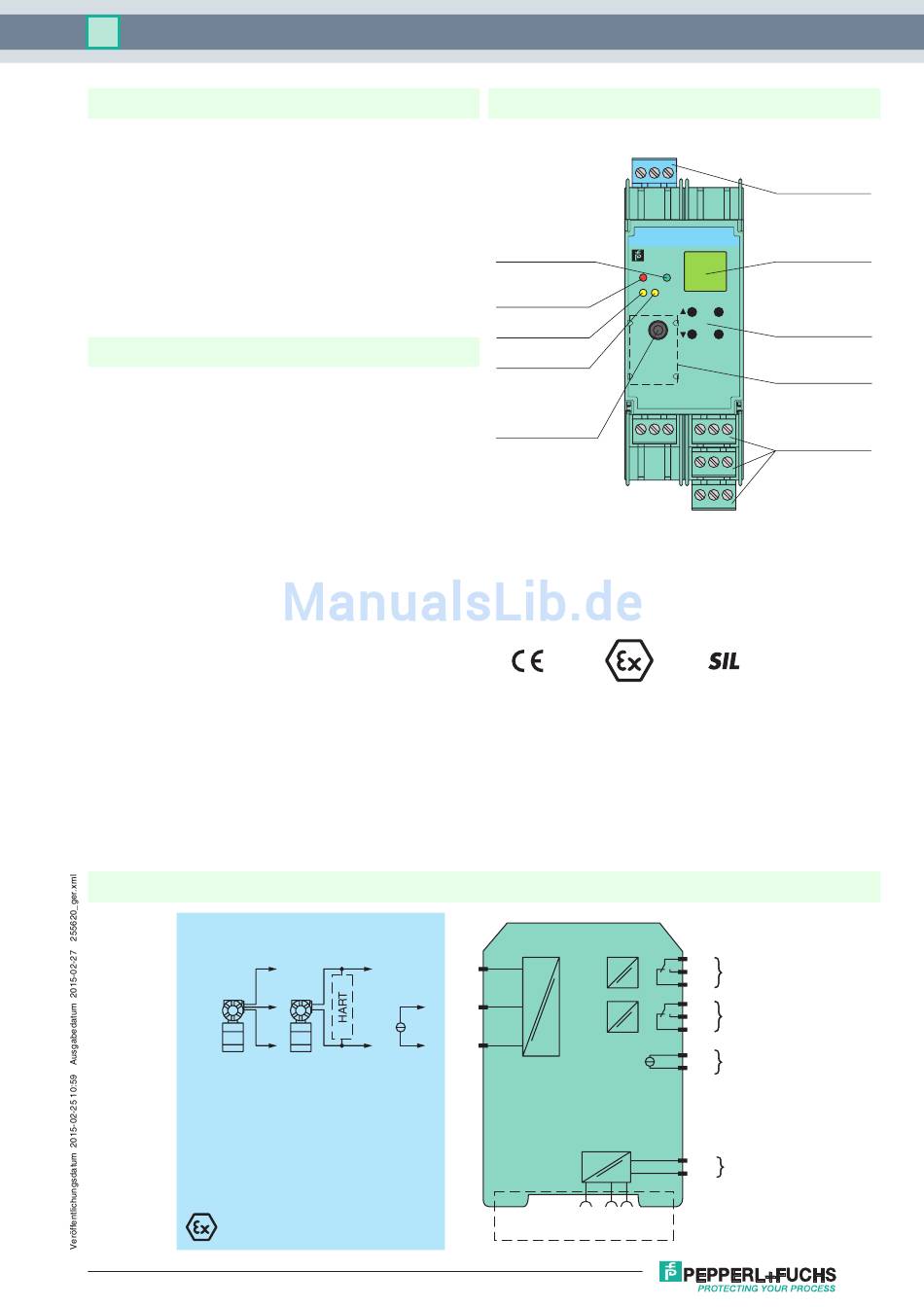

Aufbau
Frontansicht
LED grün:
Versorgung
LED rot:
Fehlermeldung
LED gelb:
Ausgang I
LED gelb:
Ausgang II
Programmierbuchse
KFD2-CRG2-Ex1.D
1+
2-
mA
3
Power Rail
Deutschland: +49 621 776 2222 Singapur: +65 6779 9091
pa-info@de.pepperl-fuchs.com pa-info@sg.pepperl-fuchs.com
KFD2-CRG2-Ex1.D
1 2 3 4 5 6
KFD2-CRG2-
Ex1.D
PWR
FLT
1 2
OUT
ESC
RS232
OK
7 8 9 10 11 12
13 14 15 16
17 18
19 20 21 22 23 24
2
10
I
11
12
16
II
17
18
7-
III
mA
8+
23+
24 V DC
24-
Zone 2
Fault 24 V DC
Div. 2
abziehbare Klemme
blau
LC-Display
Tastenfeld
Platz für
Beschriftung
abziehbare Klemmen
grün
1
