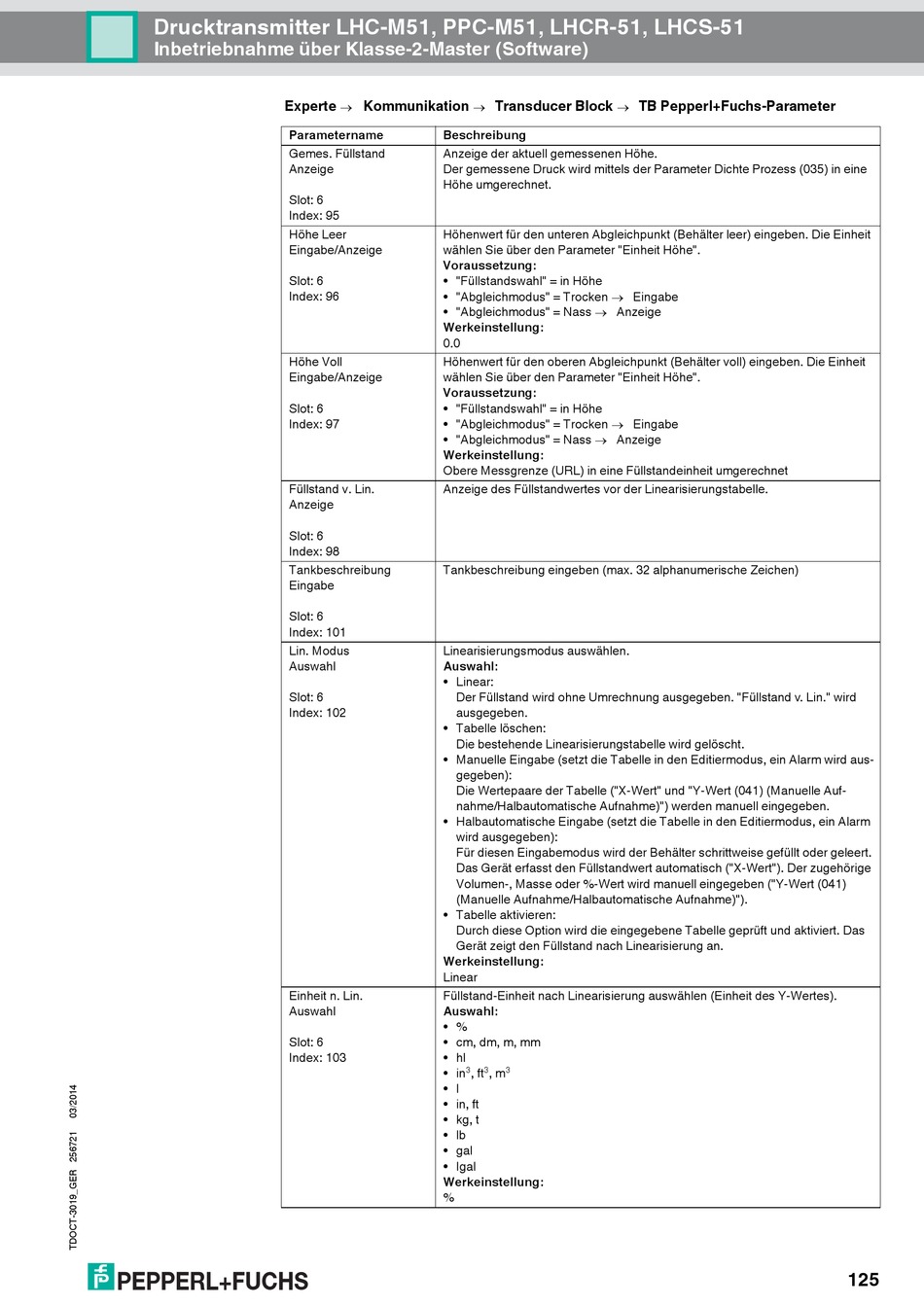

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme über Klasse-2-Master (Software)
Experte
Parametername
Gemes. Füllstand
Anzeige
Slot: 6
Index: 95
Höhe Leer
Eingabe/Anzeige
Slot: 6
Index: 96
Höhe Voll
Eingabe/Anzeige
Slot: 6
Index: 97
Füllstand v. Lin.
Anzeige
Slot: 6
Index: 98
Tankbeschreibung
Eingabe
Slot: 6
Index: 101
Lin. Modus
Auswahl
Slot: 6
Index: 102
Einheit n. Lin.
Auswahl
Slot: 6
Index: 103
Kommunikation Transducer Block
 
Beschreibung
Anzeige der aktuell gemessenen Höhe.
Der gemessene Druck wird mittels der Parameter Dichte Prozess (035) in eine
Höhe umgerechnet.
Höhenwert für den unteren Abgleichpunkt (Behälter leer) eingeben. Die Einheit
wählen Sie über den Parameter "Einheit Höhe".
Voraussetzung:
• "Füllstandswahl" = in Höhe
• "Abgleichmodus" = Trocken Eingabe
• "Abgleichmodus" = Nass Anzeige
Werkeinstellung:
0.0
Höhenwert für den oberen Abgleichpunkt (Behälter voll) eingeben. Die Einheit
wählen Sie über den Parameter "Einheit Höhe".
Voraussetzung:
• "Füllstandswahl" = in Höhe
• "Abgleichmodus" = Trocken Eingabe
• "Abgleichmodus" = Nass Anzeige
Werkeinstellung:
Obere Messgrenze (URL) in eine Füllstandeinheit umgerechnet
Anzeige des Füllstandwertes vor der Linearisierungstabelle.
Tankbeschreibung eingeben (max. 32 alphanumerische Zeichen)
Linearisierungsmodus auswählen.
Auswahl:
• Linear:
Der Füllstand wird ohne Umrechnung ausgegeben. "Füllstand v. Lin." wird
ausgegeben.
• Tabelle löschen:
Die bestehende Linearisierungstabelle wird gelöscht.
• Manuelle Eingabe (setzt die Tabelle in den Editiermodus, ein Alarm wird aus-
gegeben):
Die Wertepaare der Tabelle ("X-Wert" und "Y-Wert (041) (Manuelle Auf-
nahme/Halbautomatische Aufnahme)") werden manuell eingegeben.
• Halbautomatische Eingabe (setzt die Tabelle in den Editiermodus, ein Alarm
wird ausgegeben):
Für diesen Eingabemodus wird der Behälter schrittweise gefüllt oder geleert.
Das Gerät erfasst den Füllstandwert automatisch ("X-Wert"). Der zugehörige
Volumen-, Masse oder %-Wert wird manuell eingegeben ("Y-Wert (041)
(Manuelle Aufnahme/Halbautomatische Aufnahme)").
• Tabelle aktivieren:
Durch diese Option wird die eingegebene Tabelle geprüft und aktiviert. Das
Gerät zeigt den Füllstand nach Linearisierung an.
Werkeinstellung:
Linear
Füllstand-Einheit nach Linearisierung auswählen (Einheit des Y-Wertes).
Auswahl:
• %
• cm, dm, m, mm
• hl
3 , ft 3 , m 3
• in
• l
• in, ft
• kg, t
• lb
• gal
• Igal
Werkeinstellung:
%
TB Pepperl+Fuchs-Parameter

