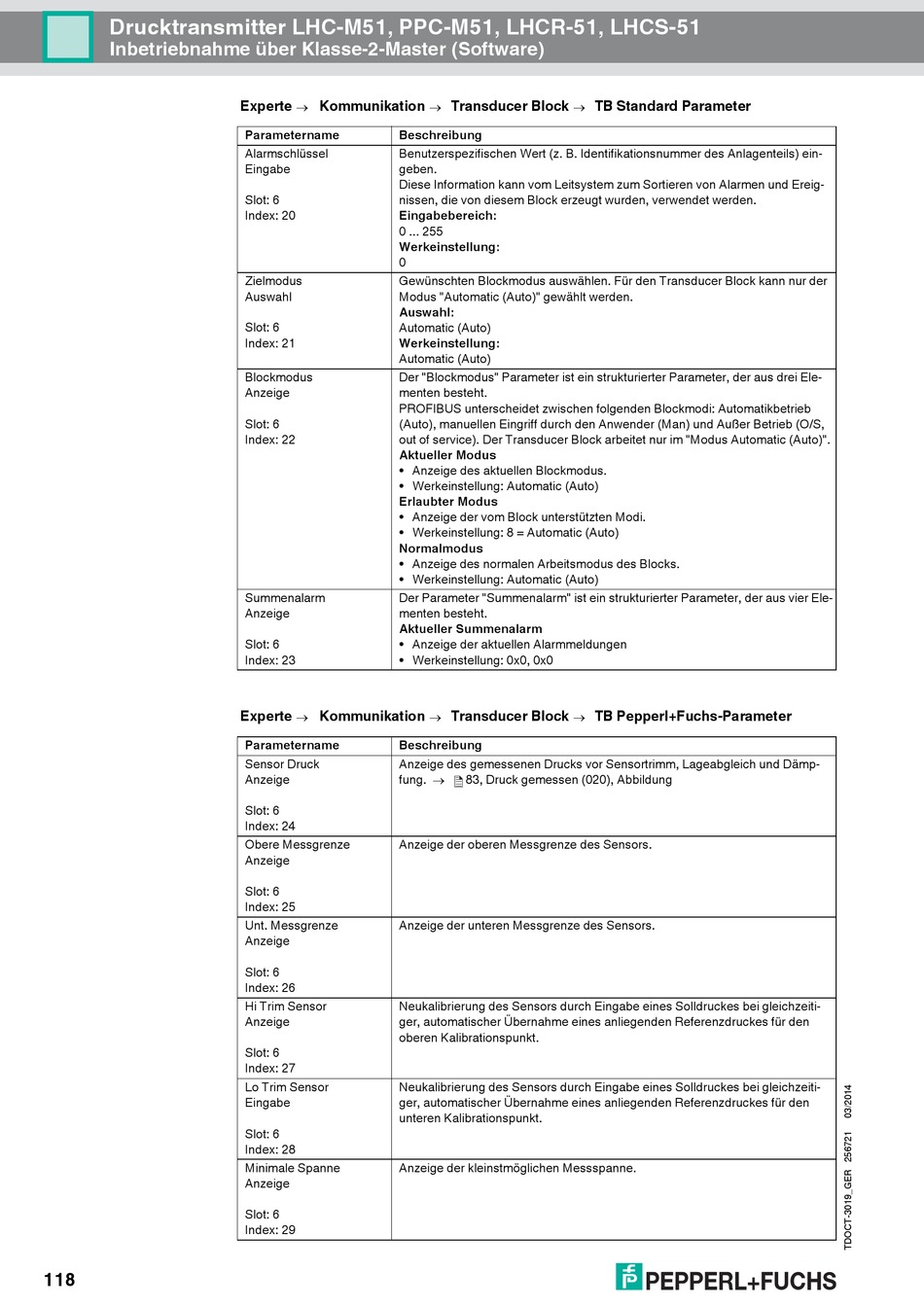

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme über Klasse-2-Master (Software)
118
Experte Kommunikation

Parametername Beschreibung
Alarmschlüssel Benutzerspezifischen Wert (z. B. Identifikationsnummer des Anlagenteils) ein-
Eingabe geben.
Diese Information kann vom Leitsystem zum Sortieren von Alarmen und Ereig-
Slot: 6 nissen, die von diesem Block erzeugt wurden, verwendet werden.
Index: 20 Eingabebereich:
0 ... 255
Werkeinstellung:
0
Zielmodus Gewünschten Blockmodus auswählen. Für den Transducer Block kann nur der
Auswahl Modus "Automatic (Auto)" gewählt werden.
Auswahl:
Slot: 6 Automatic (Auto)
Index: 21 Werkeinstellung:
Automatic (Auto)
Blockmodus Der "Blockmodus" Parameter ist ein strukturierter Parameter, der aus drei Ele-
Anzeige menten besteht.
PROFIBUS unterscheidet zwischen folgenden Blockmodi: Automatikbetrieb
Slot: 6 (Auto), manuellen Eingriff durch den Anwender (Man) und Außer Betrieb (O/S,
Index: 22 out of service). Der Transducer Block arbeitet nur im "Modus Automatic (Auto)".
Aktueller Modus
• Anzeige des aktuellen Blockmodus.
• Werkeinstellung: Automatic (Auto)
Erlaubter Modus
• Anzeige der vom Block unterstützten Modi.
• Werkeinstellung: 8 = Automatic (Auto)
Normalmodus
• Anzeige des normalen Arbeitsmodus des Blocks.
• Werkeinstellung: Automatic (Auto)
Summenalarm Der Parameter "Summenalarm" ist ein strukturierter Parameter, der aus vier Ele-
Anzeige menten besteht.
Aktueller Summenalarm
Slot: 6 • Anzeige der aktuellen Alarmmeldungen
Index: 23 • Werkeinstellung: 0x0, 0x0
Experte Kommunikation

Parametername Beschreibung
Sensor Druck Anzeige des gemessenen Drucks vor Sensortrimm, Lageabgleich und Dämp-
Anzeige fung. 
Slot: 6
Index: 24
Obere Messgrenze Anzeige der oberen Messgrenze des Sensors.
Anzeige
Slot: 6
Index: 25
Unt. Messgrenze Anzeige der unteren Messgrenze des Sensors.
Anzeige
Slot: 6
Index: 26
Hi Trim Sensor Neukalibrierung des Sensors durch Eingabe eines Solldruckes bei gleichzeiti-
Anzeige ger, automatischer Übernahme eines anliegenden Referenzdruckes für den
oberen Kalibrationspunkt.
Slot: 6
Index: 27
Lo Trim Sensor Neukalibrierung des Sensors durch Eingabe eines Solldruckes bei gleichzeiti-
Eingabe ger, automatischer Übernahme eines anliegenden Referenzdruckes für den
unteren Kalibrationspunkt.
Slot: 6
Index: 28
Minimale Spanne Anzeige der kleinstmöglichen Messspanne.
Anzeige
Slot: 6
Index: 29
Transducer Block TB Standard Parameter
 
Transducer Block TB Pepperl+Fuchs-Parameter
 
83, Druck gemessen (020), Abbildung
