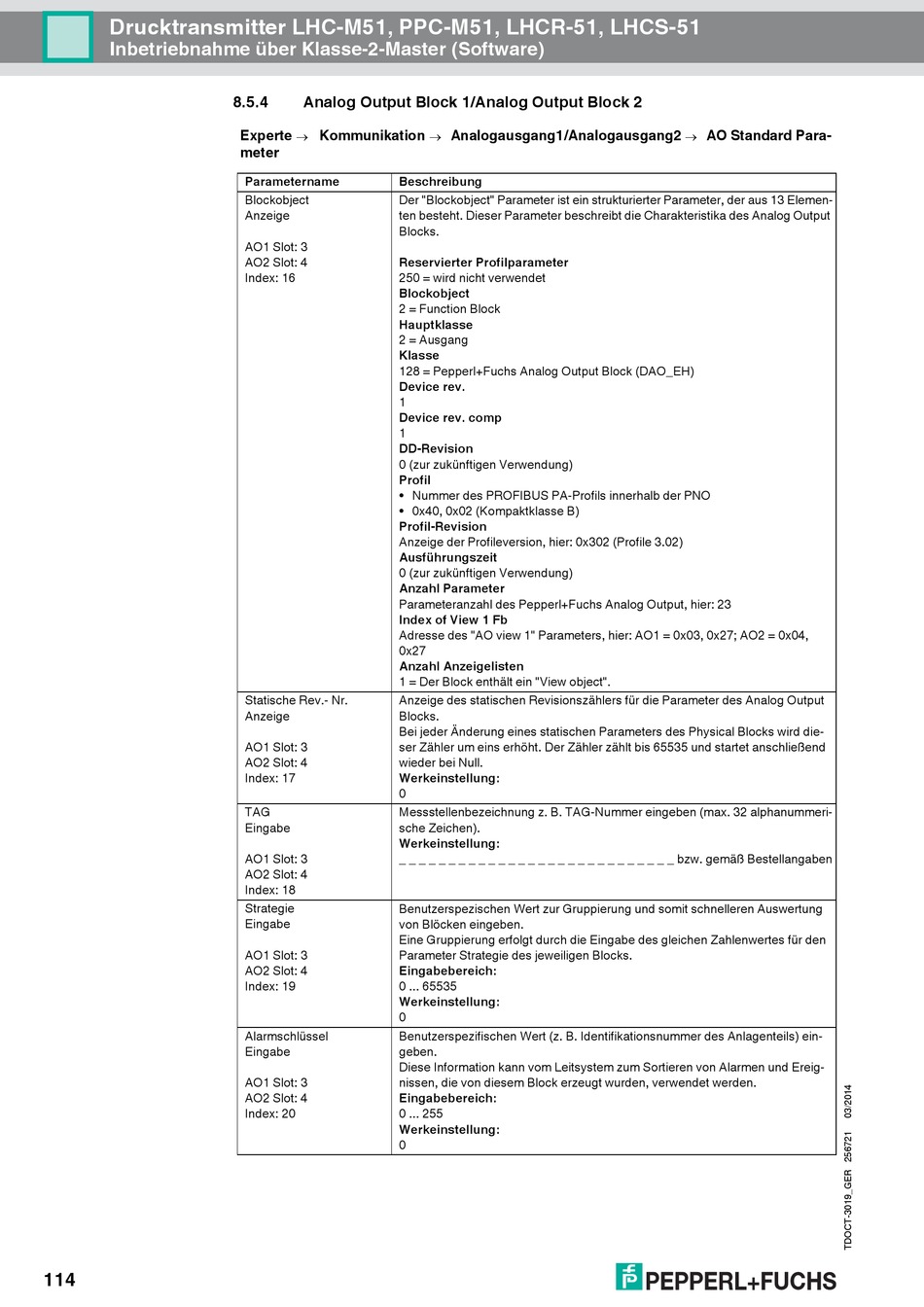

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 114

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme über Klasse-2-Master (Software)
114
8.5.4 Analog Output Block 1/Analog Output Block 2
Experte Kommunikation

meter
Parametername Beschreibung
Blockobject Der "Blockobject" Parameter ist ein strukturierter Parameter, der aus 13 Elemen-
Anzeige ten besteht. Dieser Parameter beschreibt die Charakteristika des Analog Output
Blocks.
AO1 Slot: 3
AO2 Slot: 4 Reservierter Profilparameter
Index: 16 250 = wird nicht verwendet
Blockobject
2 = Function Block
Hauptklasse
2 = Ausgang
Klasse
128 = Pepperl+Fuchs Analog Output Block (DAO_EH)
Device rev.
1
Device rev. comp
1
DD-Revision
0 (zur zukünftigen Verwendung)
Profil
• Nummer des PROFIBUS PA-Profils innerhalb der PNO
• 0x40, 0x02 (Kompaktklasse B)
Profil-Revision
Anzeige der Profileversion, hier: 0x302 (Profile 3.02)
Ausführungszeit
0 (zur zukünftigen Verwendung)
Anzahl Parameter
Parameteranzahl des Pepperl+Fuchs Analog Output, hier: 23
Index of View 1 Fb
Adresse des "AO view 1" Parameters, hier: AO1 = 0x03, 0x27; AO2 = 0x04,
0x27
Anzahl Anzeigelisten
1 = Der Block enthält ein "View object".
Statische Rev.- Nr. Anzeige des statischen Revisionszählers für die Parameter des Analog Output
Anzeige Blocks.
Bei jeder Änderung eines statischen Parameters des Physical Blocks wird die-
AO1 Slot: 3 ser Zähler um eins erhöht. Der Zähler zählt bis 65535 und startet anschließend
AO2 Slot: 4 wieder bei Null.
Index: 17 Werkeinstellung:
0
TAG Messstellenbezeichnung z. B. TAG-Nummer eingeben (max. 32 alphanummeri-
Eingabe sche Zeichen).
Werkeinstellung:
AO1 Slot: 3 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ bzw. gemäß Bestellangaben
AO2 Slot: 4
Index: 18
Strategie Benutzerspezischen Wert zur Gruppierung und somit schnelleren Auswertung
Eingabe von Blöcken eingeben.
Eine Gruppierung erfolgt durch die Eingabe des gleichen Zahlenwertes für den
AO1 Slot: 3 Parameter Strategie des jeweiligen Blocks.
AO2 Slot: 4 Eingabebereich:
Index: 19 0 ... 65535
Werkeinstellung:
0
Alarmschlüssel Benutzerspezifischen Wert (z. B. Identifikationsnummer des Anlagenteils) ein-
Eingabe geben.
Diese Information kann vom Leitsystem zum Sortieren von Alarmen und Ereig-
AO1 Slot: 3 nissen, die von diesem Block erzeugt wurden, verwendet werden.
AO2 Slot: 4 Eingabebereich:
Index: 20 0 ... 255
Werkeinstellung:
0
Analogausgang1/Analogausgang2

AO Standard Para-

