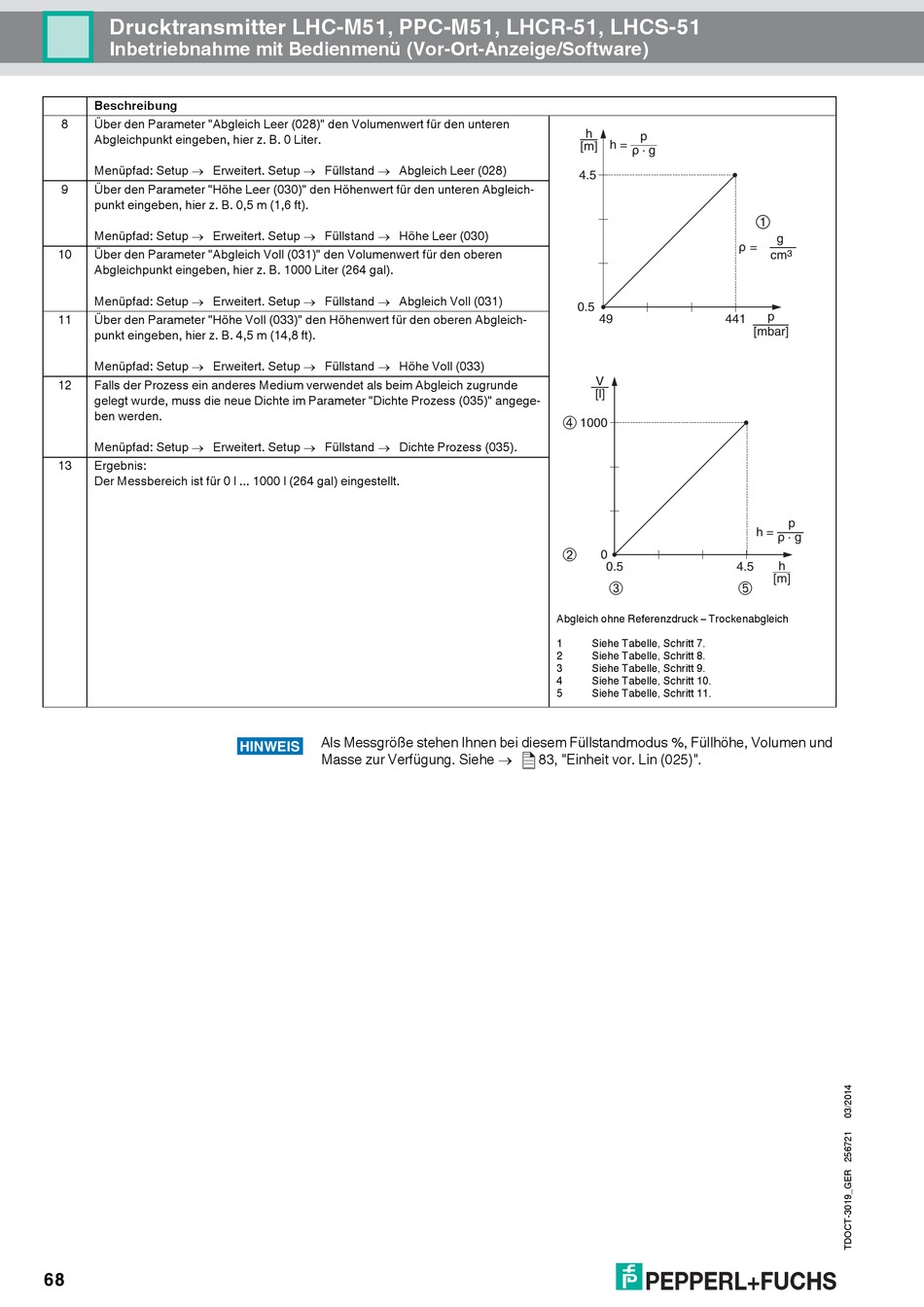

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme mit Bedienmenü (Vor-Ort-Anzeige/Software)
Beschreibung
8 Über den Parameter "Abgleich Leer (028)" den Volumenwert für den unteren
Abgleichpunkt eingeben, hier z. B. 0 Liter.
Menüpfad: Setup  Erweitert. Setup  Füllstand  Abgleich Leer (028)
9 Über den Parameter "Höhe Leer (030)" den Höhenwert für den unteren Abgleich-
punkt eingeben, hier z. B. 0,5 m (1,6 ft).
Menüpfad: Setup  Erweitert. Setup  Füllstand  Höhe Leer (030)
10 Über den Parameter "Abgleich Voll (031)" den Volumenwert für den oberen
Abgleichpunkt eingeben, hier z. B. 1000 Liter (264 gal).
Menüpfad: Setup  Erweitert. Setup  Füllstand  Abgleich Voll (031)
11 Über den Parameter "Höhe Voll (033)" den Höhenwert für den oberen Abgleich-
punkt eingeben, hier z. B. 4,5 m (14,8 ft).
Menüpfad: Setup  Erweitert. Setup  Füllstand  Höhe Voll (033)
12 Falls der Prozess ein anderes Medium verwendet als beim Abgleich zugrunde
gelegt wurde, muss die neue Dichte im Parameter "Dichte Prozess (035)" angege-
ben werden.
Menüpfad: Setup  Erweitert. Setup  Füllstand  Dichte Prozess (035).
13 Ergebnis:
Der Messbereich ist für 0 l ... 1000 l (264 gal) eingestellt.
68
Als Messgröße stehen Ihnen bei diesem Füllstandmodus %, Füllhöhe, Volumen und
HINWEIS
Masse zur Verfügung. Siehe 
h
p
h =
[m]
ρ · g
4.5
0.5
49
V
[l]
1000
0
0.5
Abgleich ohne Referenzdruck – Trockenabgleich
1 Siehe Tabelle, Schritt 7.
2 Siehe Tabelle, Schritt 8.
3 Siehe Tabelle, Schritt 9.
4 Siehe Tabelle, Schritt 10.
5 Siehe Tabelle, Schritt 11.
83, "Einheit vor. Lin (025)".
1
g
ρ =
cm 3
p
441
[mbar]
p
h =
ρ · g
4.5 h
[m]
