Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Bedienung
5.4.5
Beachten Sie folgende Punkte:
• Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt einge-
stellter Adresse wird das Messgerät vom Leitsystem/Master erkannt.
• In jedem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden.
• Gültige Geräteadressen liegen im Bereich von 0 bis 125.
• Die im Werk eingestellte Adresse 126 kann zur Funktionsprüfung des Gerätes und zum An-
schluss in einem in Betrieb stehenden PROFIBUS PA-Netzwerk genutzt werden. Anschließend
muss diese Adresse geändert werden, um weitere Geräte einbinden zu können.
• Alle Geräte werden ab Werk mit der Adresse 126 und Software-Adressierung ausgeliefert.
• Werksmäßig wird das Bedienprogramm PACTware
Es gibt zwei Möglichkeiten einem
LHCR-51/LHCS-51
• über ein Bedienprogramm der DP-Master-Klasse 2 wie z. B. PACTware
• Vor-Ort über DIP-Schalter.
18

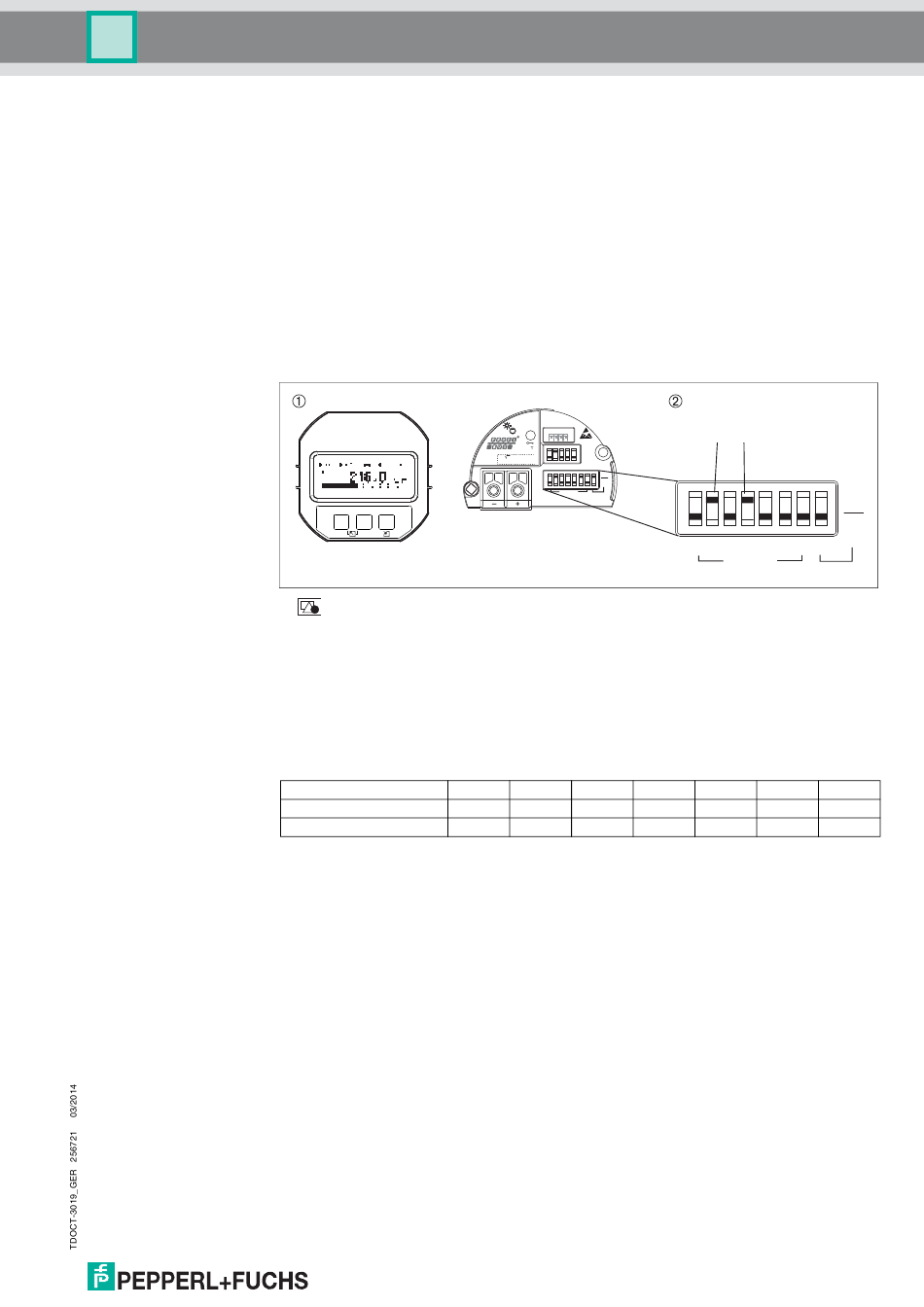

1 Ggf. Vor-Ort-Anzeige (optional) demontieren
2 Hardware-Adresse über DIP-Schalter einstellen
Hardware-Adressierung
Eine Hardware-Adressierung ist wie folgt einzustellen:
1. DIP-Schalter 8 (SW/HW) auf "Off" setzen.
2. Adresse mit DIP-Schalter 1 bis 7 einstellen.
3. Die Änderung einer Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Ge-
rätes.
DIP-Schalter
Wertigkeit in Position "On"
Wertigkeit in Position "Off"
Software-Adressierung
Eine Software-Adressierung ist wie folgt einzustellen:
1. DIP-Schalter 8 (SW/HW) auf "On" setzen (Werkeinstellung)
2. Das Gerät führt einen Neustart durch.
3. Das Gerät meldet sich mit der seiner aktuellen Adresse. Werkeinstellung: 126
4. Adresse über Konfigurationsprogramm einstellen. Für die Eingabe siehe entsprechende Be-
triebsanleitung.
Geräte-Identifikation und -Adressierung
Drucktransmitter LHC-M51/PPC-M51 und einem Drucktransmitter
die Geräteadresse zu zuweisen:
delta p on:
only
on:P2=
– + E
Geräteadresse über DIP-Schalter einstellen
1
1
0
TM mit der Adresse 1 ausgeliefert.
Display
Zero
1
damp 2 on
not used 3
off:SW 4
off
5
High off:SW
SW
on
off HW
on
Address
off
2 3 4
2 4 8
0 0 0
TM oder
2 + 8 = 10
SW
HW
2 3 4 5 6 7 8
1
Address
5 6 7
16 32 64
0 0 0
