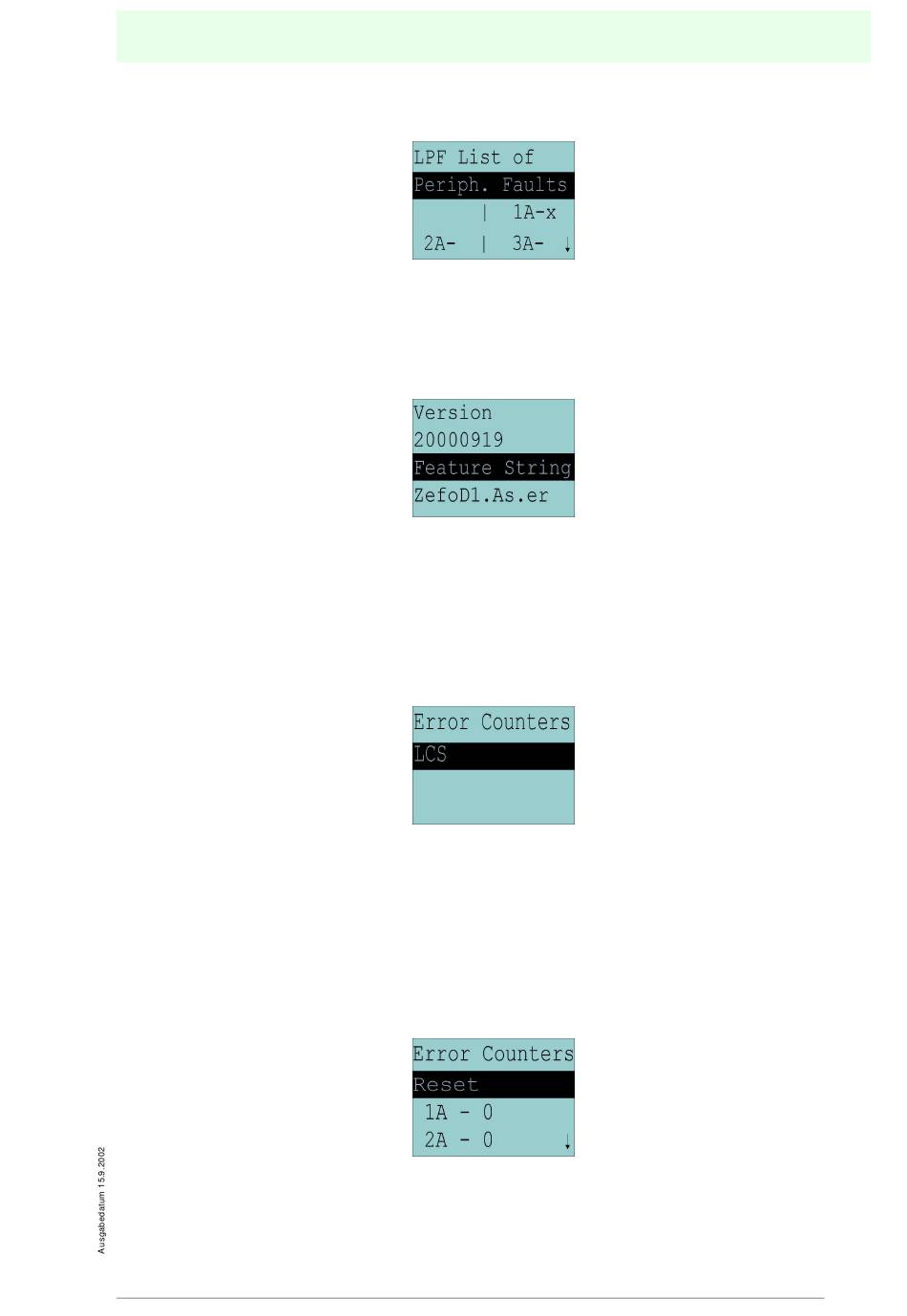

8.4.3
LPF (Liste der Peripheriefehler)
Liste der Slaves, die Peripheriefehler ausgelöst haben.
leeres Feld: Peripherie O.K.
X:
8.4.4
AS-i-Master (Info)
Diese Funktion zeigt Informationen über die Version und die Eigenschaften des
AS-i-Masters an:
Version xxxxxxxx (Datecode der Firmware)
Feature String xxxxxxxxxxxxxxxx (Eigenschaftenstring des AS-i-Masters)
8.5
Adv. Diagnosis (erweiterte AS-i-Diagnose)
Siehe auch „Erweiterte Diagnose des AS-i-Masters", Kapitel 5.
Unter dem Menue „Adv. Diagnosis" können folgende Untermenues aufgerufen
werden:
• Error Counters (Fehlerzähler)
• LCS (Liste der Slaves, die einen Konfigurationsfehler ausgelöst haben)
8.5.1
Error Counters (Fehlerzähler)
Diese Liste zeigt die Fehlerzähler für jeden einzelnen AS-i-Slave an.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Bedienung mittels vollgrafischer Anzeige
Peripheriefehler
AS-i/DeviceNet-Gateway
Copyright Pepperl+Fuchs, Printed in Germany
41
