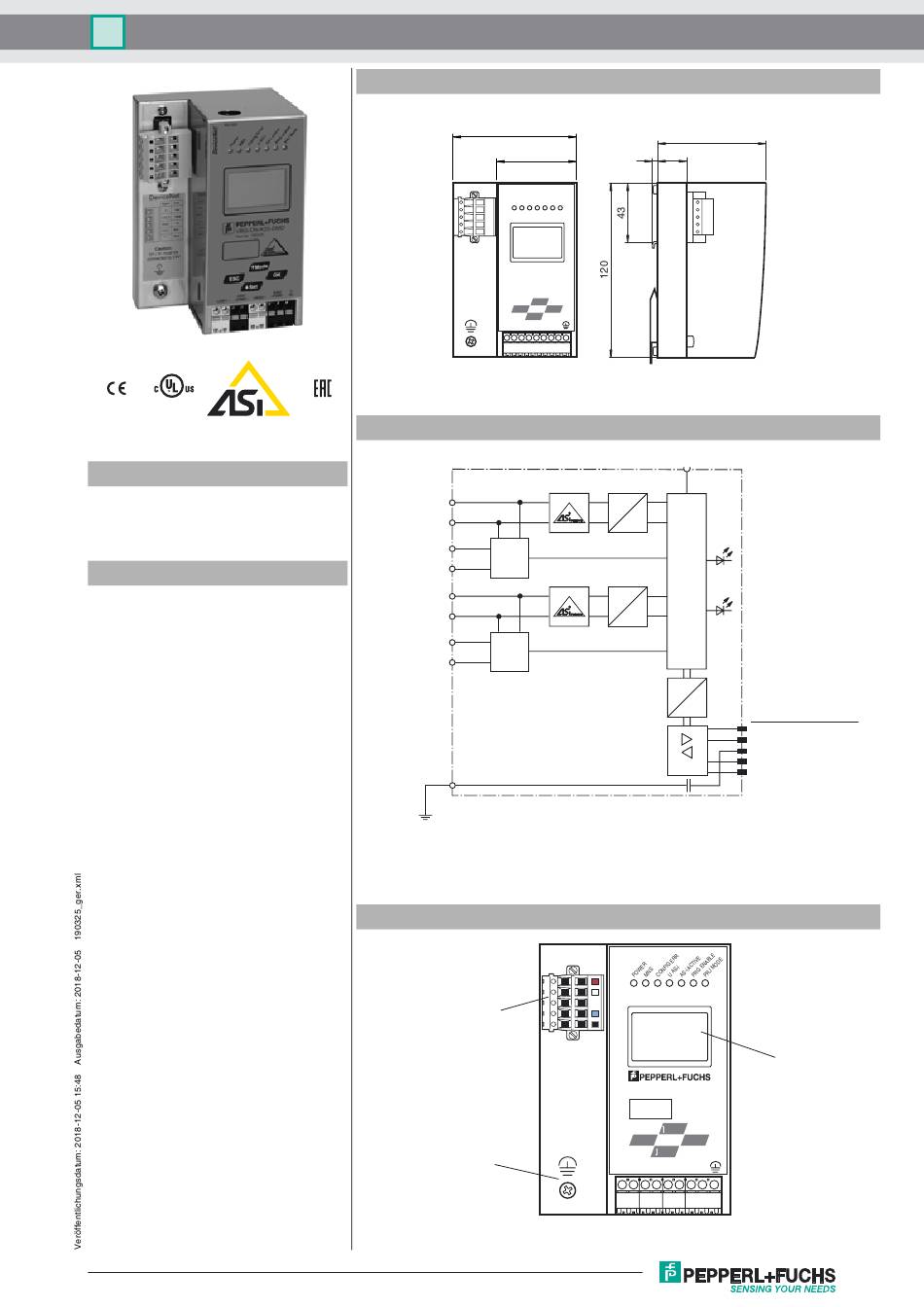

Pepperl+Fuchs VBG-DN-K20-DMD Kurzanleitung

AS-Interface Gateway
Bestellbezeichnung
VBG-DN-K20-DMD
DeviceNet-Gateway, Doppelmaster für
2 AS-Interface-Netzwerke
Merkmale
• Gateway nach der AS-Interface
Spezifikation 3.0
• 2 AS-Interface-Netzwerke
• Doppeladresserkennung
• Erdschlussüberwachung
• AS-Interface EMV-Überwachung
• Vereinfachte Inbetriebnahme durch
grafische Anzeige
• Inbetriebnahme lokal am Gateway
oder über Software AS-i Control Tools
• Fehlerdiagnose über LEDs und grafi-
sches Display
• AS-Interface Monitor oder erweiterte
AS-Interface Diagnose über Display
abrufbar
• Ethernet-Diagnoseschnittstelle
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Abmessungen
85
55
Elektrischer Anschluss
+
AS-Interface 1
-
+
AS-Interface 1
Netz (PWR)
-
+
AS-Interface 2
-
+
AS-Interface 2
Netz (PWR)
-
AS-Interface-Kreis 1und 2 werden aus seperaten Netzteilen versorgt. Die
Versorgung des Gateways erfolgt aus Kreis 1. Am Kabel für das Netzteil dürfen
keine Slaves oder Repeater angeschlossen werden.
Am Kabel für den AS-Interface-Anschluss dürfen keine AS-Interface-Netzteile
oder weitere Master angeschlossen werden.
Anzeigen / Bedienelemente
DeviceNet
CombiCon
Funktionserde
Deutschland: +49 621 776 1111 Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
VBG-DN-K20-DMD
76
7 20
RS 232
.
µP
.
.
–
–
CombiCon Stecker
1
V+
2
CAN_H
3
Schirm
4
CAN_L
5
V-
RS 232
LC-Display
Mode
ESC OK
Set
ASI1
ASI2
+ASI- +PWR- +ASI2- +PWR-
1
