Bit 6: 0 = LDS.0
Bit 7: 0 = Config_OK
Byte 3:
Bit 0: 1 = Auto_Addr_Ena
Bit 1: 1 = Data_Exch_Act
Bit 2: 1 = Data_Exch_Act
(siehe auch „Flags lesen (GET_FLAGS)", Seite 91)
8.4.2
Actual Config (aktuelle Konfiguration)
Mit dieser Funktion wird der Zustand der aktuellen Konfiguration der einzelnen
AS-i-Slaves angezeigt.
Am Ende der Liste erscheint eine Hilfe, die die Abkürzungen erklärt:
X (O.K.):
D (Detected Only): Es wird ein AS-i-Slave an dieser Adresse erkannt, er
P (Projected Only):Ein AS-i-Slave an dieser Adresse wurde projektiert, je-
C (Type Conflict): Die Konfigurationsdaten des erkannten AS-i-Slaves
F (Periph. Fault): Der AS-i-Slave weist einen Peripheriefehler auf.

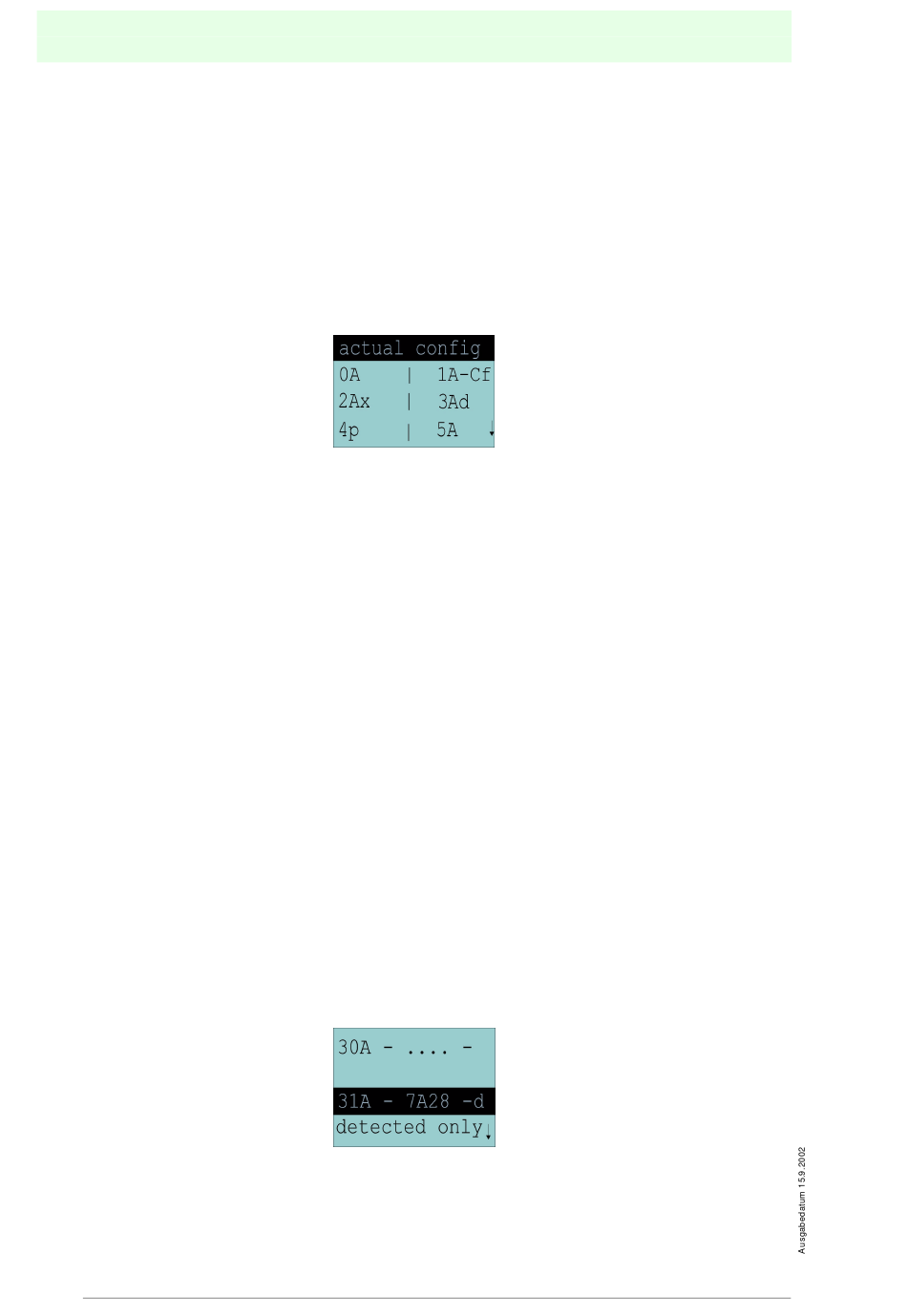

Nach Auswahl der gewünschten AS-i-Slaveadresse werden die Werte für die ak-
tuellen Konfigurationsdaten hinter der jeweiligen Adresse in folgender Reihenfolge
angezeigt:
IO (I/O-Konfiguration) ID (ID-Konfiguration) xID1 (extended ID1)
xID2 (extended ID2).
Ausserdem wird der Zustand der Konfiguration im Klartext angezeigt.
Ist an einer Adresse kein AS-i-Slave vorhanden und auch keiner projektiert, so
werden statt den Konfigurationsdaten vier Punkte angezeigt.
