IO (I/O-Konfiguration) ID (ID-Konfiguration) xID1 (extended ID1)
xID2 (extended ID2).
8.2.8

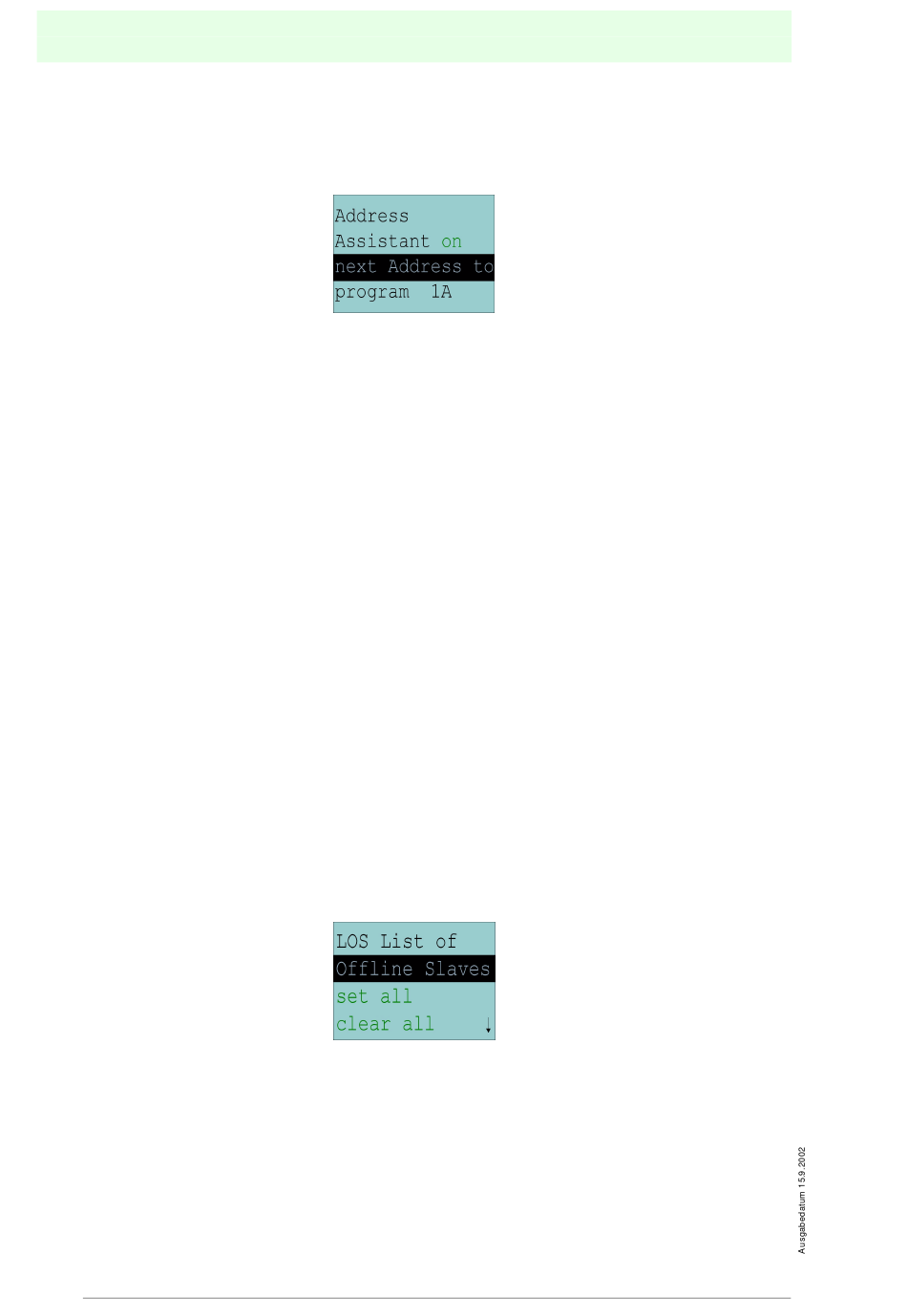

Addr. Assistant (AS-i-Adressierungsassistent)
Der AS-i-Adressierungsassistent hilft dem Inbetriebnehmer beim schnellen Auf-
bau des AS-i-Kreises. Ist einmal eine AS-i-Konfiguration im Gerät gespeichert, so
kann anhand dieser Konfiguration den fabrikneuen AS-i-Slaves mit Adresse 0 die
richtige AS-i-Adresse zugewiesen werden.
Der AS-i-Adressierungsassistent wird durch Auswählen von „Assistant on" oder
"Assistant off" aus oder eingeschaltet. Es wird der jeweilige Zustand des AS-i-
Adressierungsassistenten anzeigt:
Assistant on: AS-i-Adressierungsassistent ist eingeschaltet.
Assistant off: AS-i-Adressierungsassistent ist ausgeschaltet.
Vorgehensweise:
1. Eine AS-i-Konfiguration im Gerät speichern. Dies kann sehr komfortabel mit der
Windows-Software AS-i-Control-Tools erfolgen (Master/Schreibe Konfiguration
zum AS-i-Master ...), ist aber natürlich auch direkt mit Hilfe der vollgrafischen
Anzeige möglich (siehe Kapitel 8.2.7).
2. Alle AS-i-Slaves müssen die Addresse 0 oder die gewünschte Adresse haben.
Die Slaves müssen vom AS-i-Kreis getrennt sein.
3. AS-i-Adressierungsassistent starten.
4. Jetzt werden die AS-i-Slaves nacheinander an den AS-i-Kreis angeschlossen
und zwar genau in der Reihenfolge, wie es der AS-i-Adressierungsassistent
vorgibt (Die letzte Display-Zeile des AS-i-Adressierungsassistenten zeigt an,
welcher AS-i-Slave als nächstes angeschlossen werden muss).
8.2.9
LOS (Liste der Offline-Slaves)
Siehe auch „Erweiterte Diagnose des AS-i-Masters", Kapitel 5.
Mit den Auswahlmöglichkeiten „Clear all" und „Set all" können alle Bits dieser Liste
auf einmal gelöscht bzw. gesetzt werden. Darunter befindet sich die Liste der mög-
lichen Slaves, bei denen man durch einzelnes Auswählen das LOS-Bit setzen
oder löschen kann.
leeres Feld: LOS-Bit gelöscht
X:
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
36
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Bedienung mittels vollgrafischer Anzeige
LOS-Bit gesetzt
AS-Interface
Copyright Pepperl+Fuchs, Printed in Germany
