PCV...-F200-B6-V15B
Installation

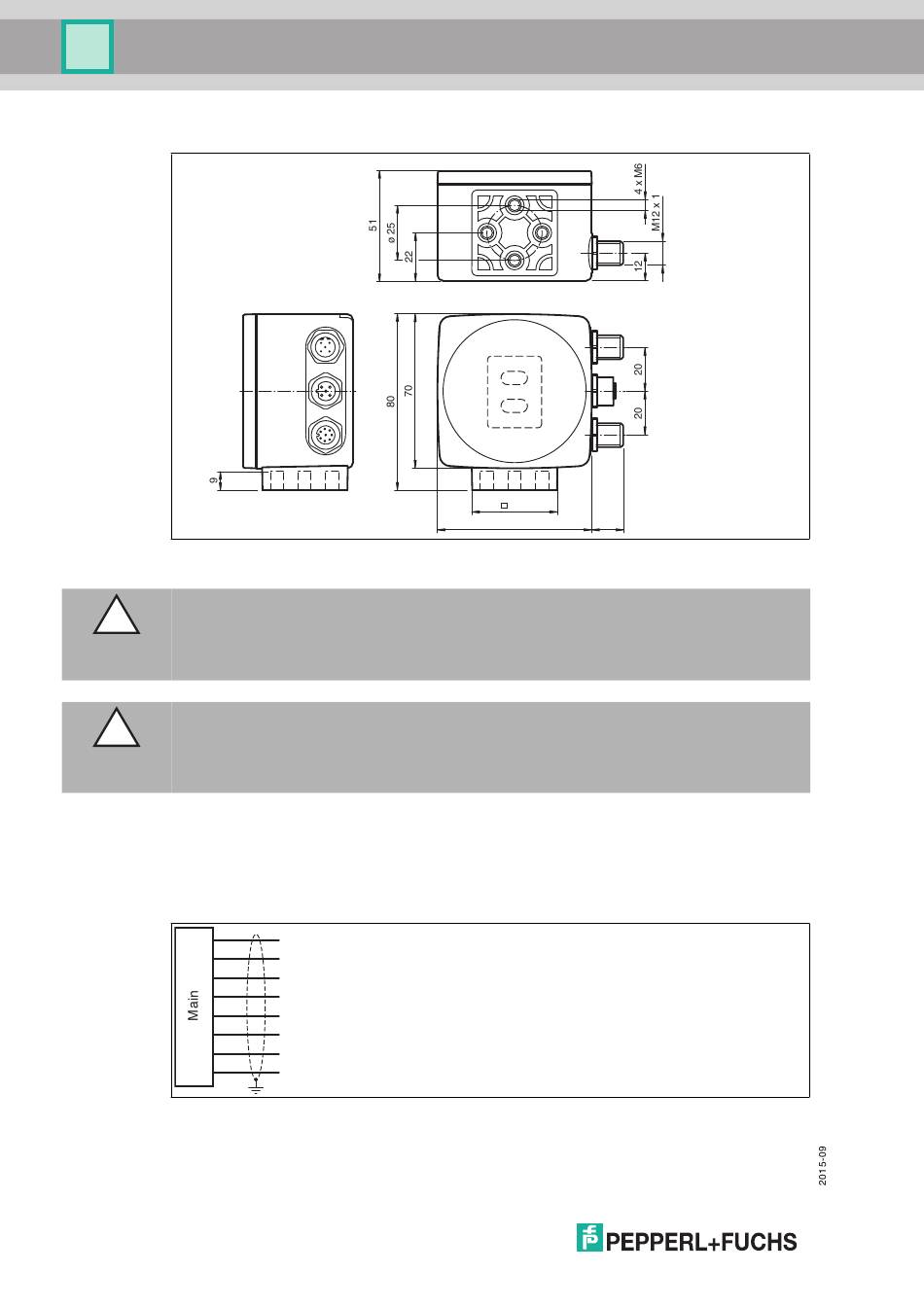

Abmessungen, Lesekopf
Abbildung 5.6
Vorsicht!
Wählen Sie die Länge der Befestigungsschrauben so, dass die Einschraubtiefe in die
Gewindeeinsätze am Lesekopf max. 8 mm beträgt!
Der Einsatz längerer Schrauben kann zu einer Beschädigung des Lesekopfes führen.
Vorsicht!
Das maximale Drehmoment der Befestigungsschrauben darf 9 Nm nicht übersteigen!
Ein Anziehen der Schrauben mit größerem Drehmoment kann zu einer Beschädigung des
Lesekopfes führen.
5.3
Elektrischer Anschluss
Der elektrische Anschluss des Lesekopfes PCV... erfolgt über einen 8-poligen Gerätestecker
M12 x 1 an der Gehäuseseite. Über diesen Anschluss erfolgt sowohl die
Spannungsversorgung, als auch die Kommunikation mit Peripheriegeräten. Ebenso stehen an
diesem Anschluss die konfigurierbaren Ein- bzw. Ausgänge des Lesekopfes zur Verfügung.
1
2
3
4
5
6
7
8
Abbildung 5.7
16
OUT 2
+ UB
USB_DM
USB_DP
OUT 1
IN 1
GND
OUT 3
1
2
38.5
70
14.5
