PCV...-F200-B6-V15B
Installation
Hysterese Y-Achse
0
0

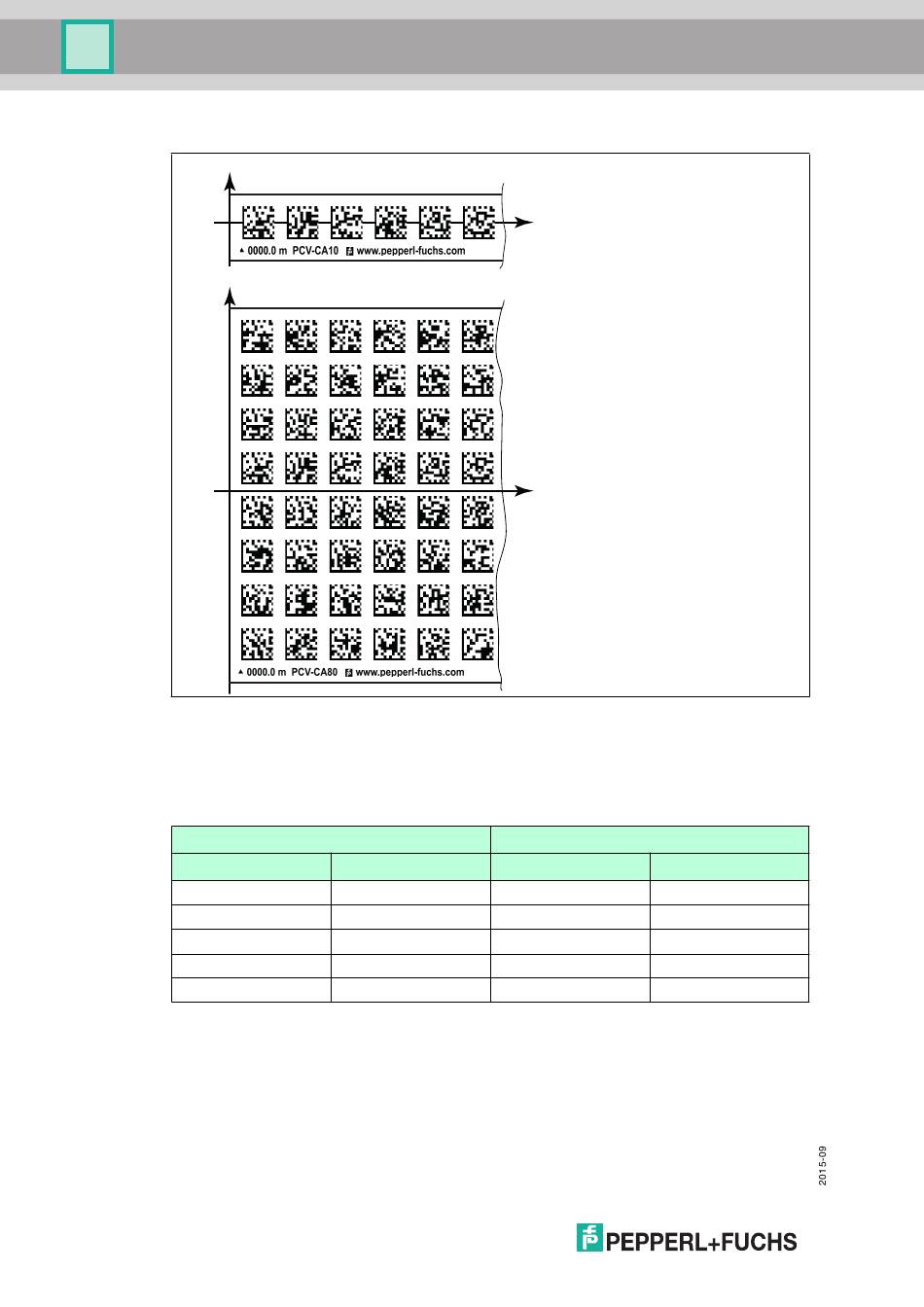

Abbildung 5.3
Wenn der Lesekopf beim Verfahren entlang der X-Achse die Null-Linie verlässt, liegen
abhängig von der Anzahl an Spuren verschiedene Schwellwerte vor. Überschreitet die
Abweichung diesen Schwellwert, so wird ein Warning-Code ausgegeben.
Schwellwerte Abweichung Y-Achse
Codeband
Anzahl Spuren
1
2
4
6
8
5.2
Montage des Lesekopfes
Montieren Sie den Lesekopf PCV... am beweglichen Teil ihrer Anlage. Die Befestigung erfolgt
mit 4 Schrauben am Befestigungsflansch des Lesekopfes. Montieren Sie den Lesekopf so,
dass die Optik des Lesekopfes mit Ringlicht und Kameramodul zum Codeband hin
ausgerichtet ist.
Die Stabilität der Montage und die Führung des beweglichen Anlagenteils muss so beschaffen
sein, dass im laufenden Betrieb der Schärfentiefebereich des Lesekopfes nicht verlassen wird.
14
Y
Y
Null-Linie bei Codebändern
Breite
15 mm
25 mm
45 mm
65 mm
85 mm
X
X
Schwellwert
Austritt
Eintritt
± 10 mm
± 6 mm
± 15 mm
± 11 mm
± 25 mm
± 21 mm
± 35 mm
± 31 mm
± 45 mm
± 41 mm
