Installation
Orientierung des Codebandes und des Lesekopfes

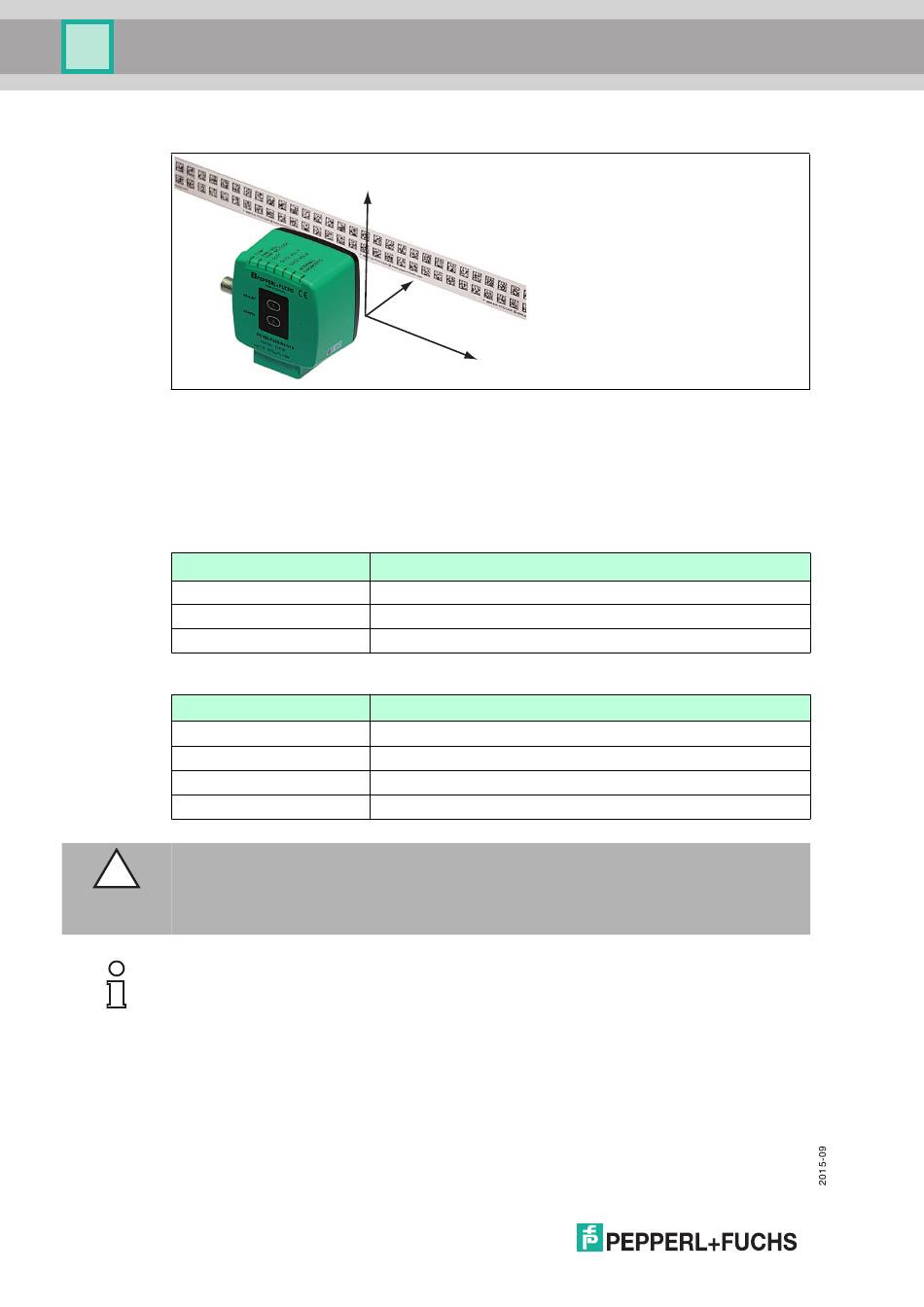

Abbildung 5.2
Verlegen Sie das Codeband so, dass sich die Aufschrift www.pepperl-fuchs.com und die
Positionsmarkierungen unterhalb der Data Matrix-Codes befinden. Die Positionswerte nehmen
dann in X-Richtung zu. Die Abbildung zeigt die Orientierung eines Lesekopfes in der Default-
Einstellung 0°. Für andere Einbaulagen kann der Lesekopf über die Schnittstelle konfiguriert
werden.
Codebänder mit Anfangsposition 0 m
Bestellbezeichnung
PCV6M-CA20-0
...
PCV100M-CA20-0
Codebänder mit verschiedenen Anfangspositionen
Bestellbezeichnung
PCV100M-CA20-0
PCV100M-CA20-10000
...
PCV100M-CA20-990000
Vorsicht!
Stoßkanten
Wenn Sie an das Ende eines Codebandes ein weiteres Codeband ansetzen, muss das Code-
Raster von 10 mm erhalten bleibt.
Hinweis!
Dehnungsfugen
Bei großen Streckenlängen werden in der Anlagenstruktur Dehnungsfugen vorhanden sein.
Hier empfehlen wir, das Codeband zu unterbrechen. Die dadurch entstehende Lücke soll 20
mm (2 Code-Raster) betragen.
12
Y
Z
X
Beschreibung
Codeband, 2-spurig, Länge: 6 m
...
Codeband, 2-spurig, Länge: 100 m
Beschreibung
Codeband, 2-spurig, Länge: 100 m, Anfangsposition: 0 m
Codeband, 2-spurig, Länge: 100 m, Anfangsposition: 100 m
...
Codeband, 2-spurig, Länge: 100 m, Anfangsposition: 9.900 m
