MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
re Schraubenschlüssel

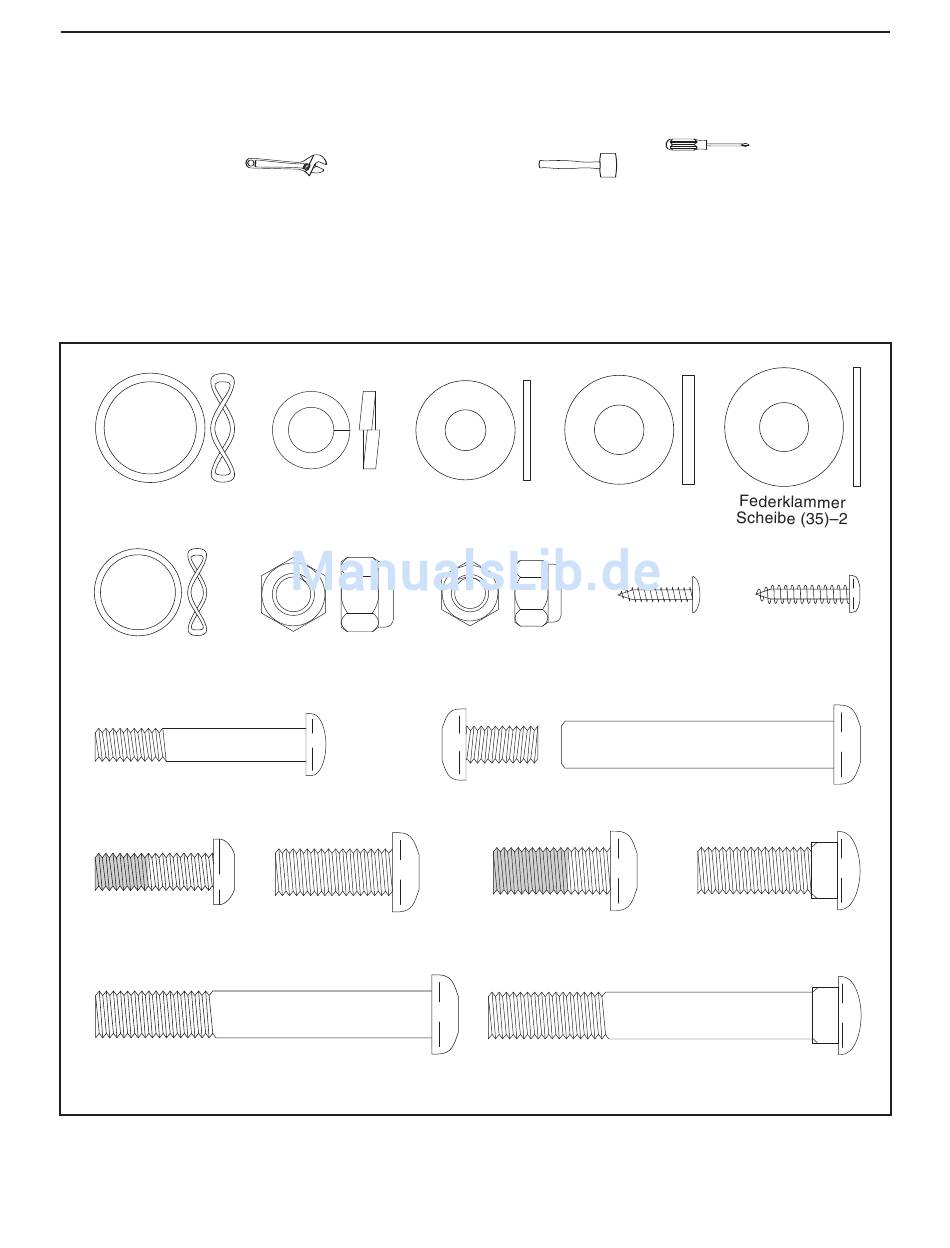

Benutzen Sie die unten stehende Teilzeichnung, um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELIS-
TE gegen ende dieser Bedienungsanleitung. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage
gebraucht wird. Opmerking: Einige der kleineren Teile wurden schon in der Fabrik montiert. Sollte Sie ein
Teil nicht im Teilebeutel finden, überprüfen Sie, ob es nicht schon an einem anderen Teil befestigt wor-
den ist.
23mm Wellenscheibe
(83)–2
Wellenscheibe
(43)–2
M8 x 45mm Linsenschraube (50)–4
M8 x 25mm Schraube
mit Nylon-Klemmteil
(56)–2
M10 x 74mm Linsenschraube (28)–2
, und einen Gummihammer
M10 Federring
Handgriffscheibe
(59)–7
M10 Mutter mit
Nylon-Klemmteil
Nylon-Klemmteil
(33)–6
M10 x 25mm
Linsenschraube
(67)–3
.
scheibe
M10 Scheibe (78)–2
(55)–2
M4 x 16mm
Schraube (52)–4
M8 Mutter mit
(38)–4
M10 Bolzensatz (74)–2
M10 x 27mm
Schraube mit Nylon-
Klemmteil (40)–2
M10 x 75mm Schraube mit Vierkantansatz
5
, eine verstellba-
M4 x 19mm
Schraube
(26)–2
M10 x 30mm
Einsteckschraube
(80)–2
(34)–4
