MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Elliptical Exerciser auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist.
Zur Montage braucht man einen Kreuzschraubenzieher
Schlüssel

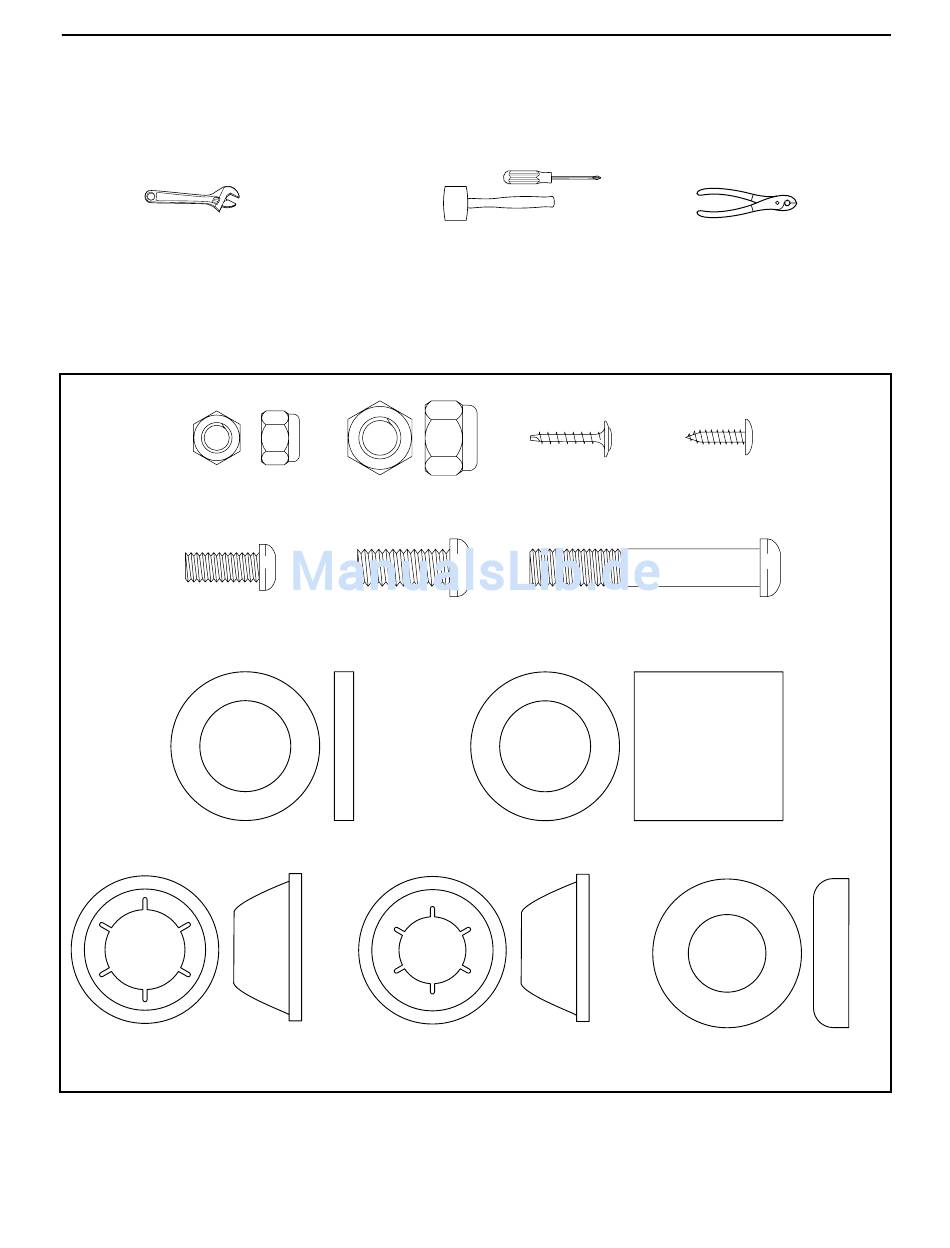

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter
jedem Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der ERSTAZTEILELISTE auf Seite 18 fin-
den. Die zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind. Anmerkung: Einige
kleine Teile wurden möglicherweise zur Erleichterung des Transportes schon angebracht. Sollten Sie ein
Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht schon befestigt worden ist. Sollten Sie zusätzli-
che Hilfe brauchen, rufen Sie uns einfach an, unter unserer Service-Telefon-Nr.: 01 80/5 23 13 44.
M6 Nylon-
Verschlussmutter (17)–2
M6 x 16mm knopfförmige
Bolzen (54)–2
Griffstange-Abstandsstück (39)–2
3/4" Achsenkappe (43)–4*
, einen Gummihammer
M10 Nylon-
Verschlussmutter (29)–6
M10 x 25mm knopfförmige
Schraube (42)–2
5/8" Achsenkappe (57)–2*
, einen verstellbaren
und Flachzange
M4 x 19mm
Flange-Schraube
(16)–6
M10 x 45mm knopfförmige
Bolzen (59)–2
Pedalarm-Abstandsstück (41)–2*
Geschweißestes Abstandsstück (49)–2
5
.
M4 x 16mm
Schraube (34)–5
