MONTAGE
Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist. Für die Montage braucht man zwei verstellbare Schraubenschlüssel
, einen Kreuzschraubenzieher

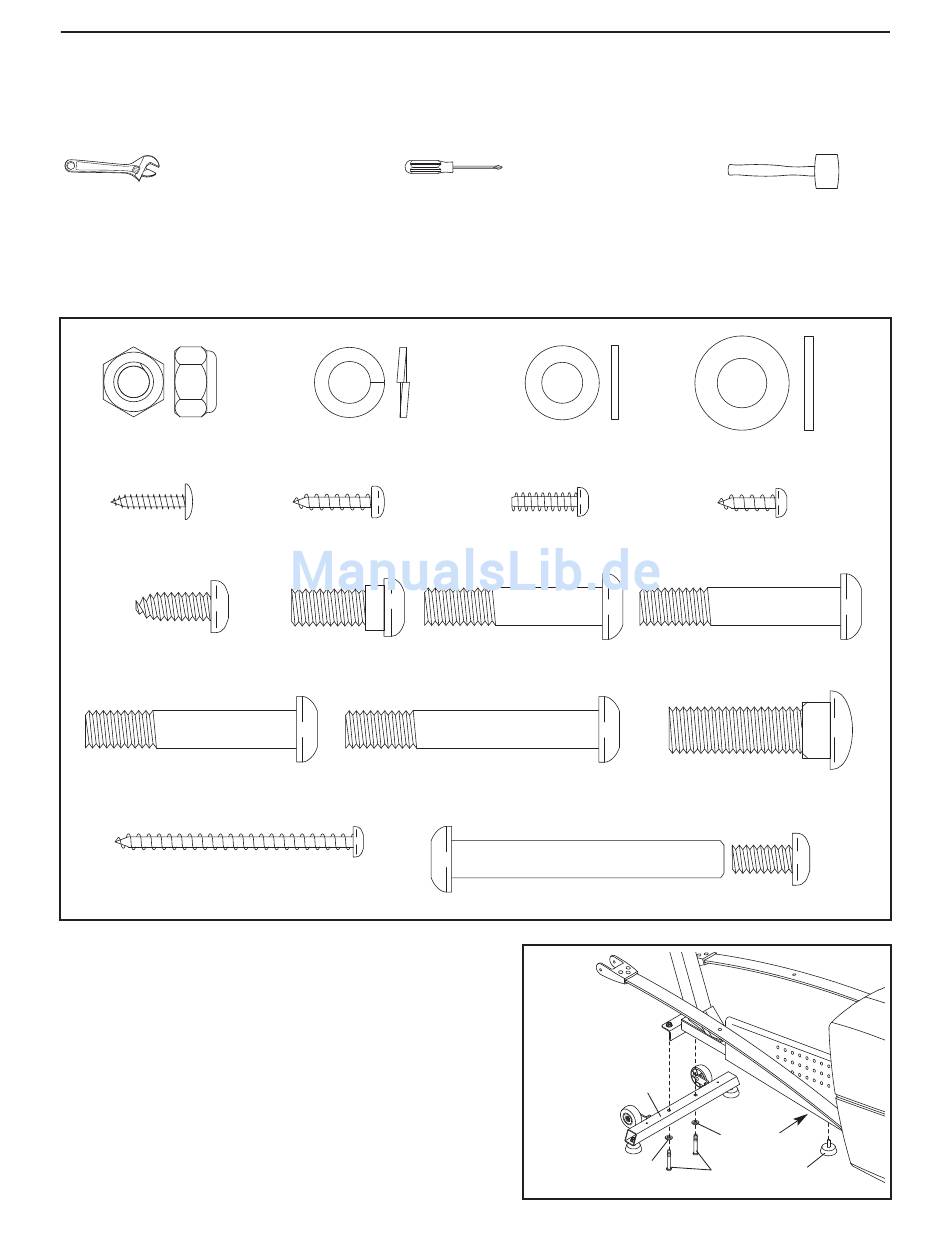

Beziehen Sie sich auf die unten folgenden Zeichnungen, um die kleinen Teile für die Montage zu identifizieren.
Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELISTE auf Seite 25
und 26. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird. Anmerkung: Einige
kleine Teile sind eventuell schon für den Transport angebracht. Falls ein Teil nicht im Teilebeutel ist,
sehen Sie nach, ob es schon befestigt ist.
M8 Nylon-
Verschlussmutter (46)–4
M4 x 16mm
Schraube (66)–12
M6 x 16mm zugespitzte
Knopfschraube (107)–8
M8 x 45mm
Knopfschraube (102)–4
M4 x 52mm Schraube (98)–2
1.
Während eine zweite Person das Vorderteil des
Rahmens (1) hochhebt, schrauben Sie einen
Ausgleichsfuß (72) ganz in die Unterseite des
Rahmens. Dann befestigen Sie den vorderen
Stabilisator (3) mit zwei M8 x 54mm Knopfschrauben
(33) und zwei M8 gespaltenen Unterlegscheiben (94)
an der Vorderseite des Rahmens.
M8 gespaltene
Unterlegscheibe (94)–10
M4 x 16mm
Rundkopfschraube (45)–1
M8 x 19mm Rand-
schraube (22)–2
Knopfschraube (33)–4
, und einen Gummihammer
M8,5 Kleine
Unterlegscheibe (53)–2
M4 x 14mm
Rundkopfschraube (93)–2
M8 x 38mm
Knopfschraube (70)–2
M8 x 54mm
Bolzensatz (27)–2
1
5
M10 Unterlegscheibe
(99)–2
M4 x 12mm
Rundkopfschraube (18)–2
M8 x 43mm
Knopfbolzen (50)–4
M10 x 35mm
Einsteckbolzen (20)–2
3
1
94
94
33
72
.
