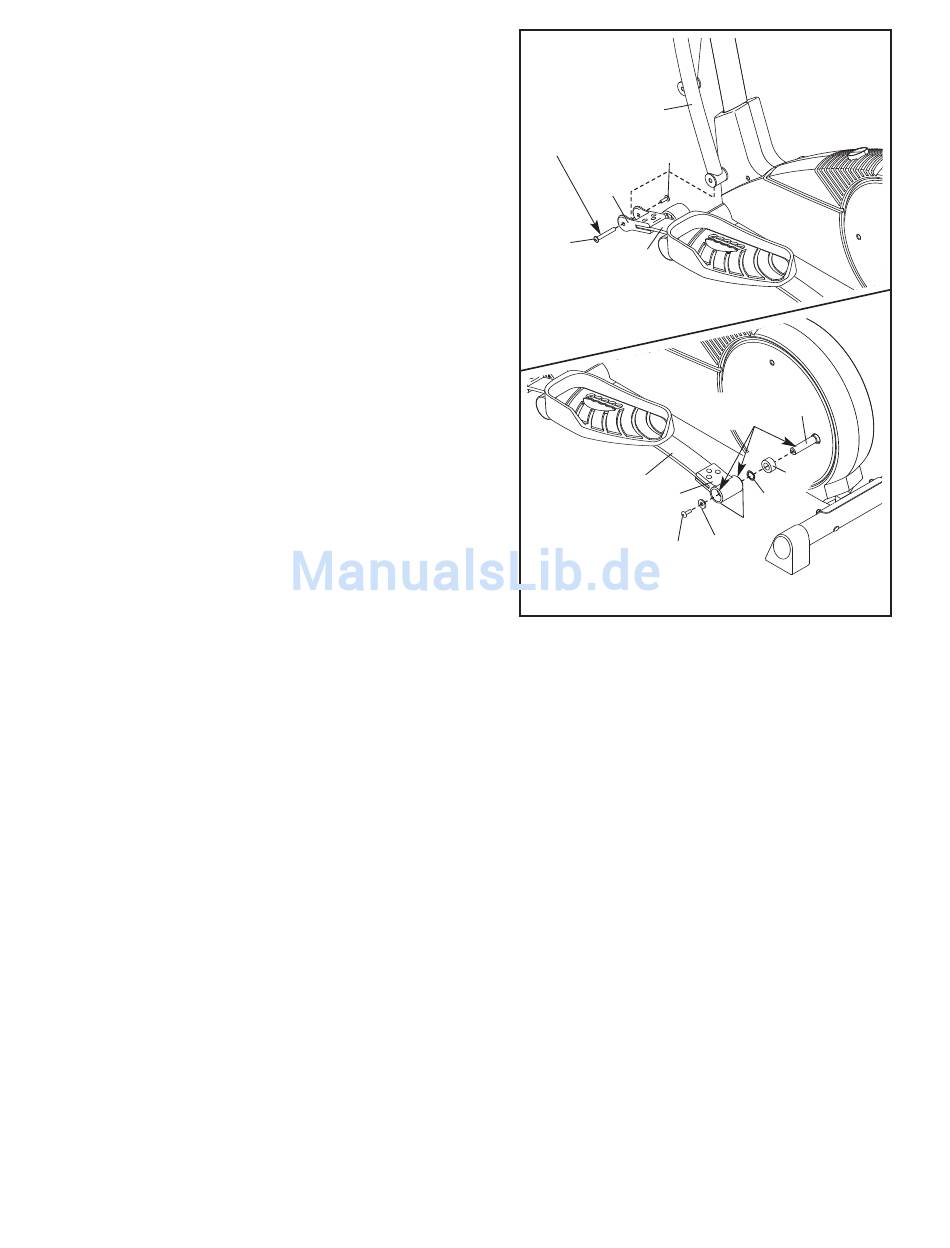

8. Identifizieren Sie die linke hintere Federklammer (12)
auf der linken Pedalfeder (11). Geben Sie eine kleine
Menge Schmiermittel in die Buchsen des Pedalarms
(37) in der linken hinteren Federklammer und auf die
Achse auf der linken Diskquerstang (16). Schieben
Sie einen Feder-Abstandshalter (63) und 23mm
Wellenscheibe (83) auf die Achse. Der
Abstandshalter muss mit der flachen Seite zum
Ellipsentrainer hin ausgerichtet sein. Schieben Sie
dann die linke hintere Federklammer auf die Achse.
Schieben Sie eine Federklammerscheibe (35) auf eine
M10 x 27mm Schraube mit Nylon-Klemmteil (40) und
drehen Sie die Schraube in die Achse hinein.
Halten Sie dann das untere Ende des linken
Haltestangenbeins (5) in der vorderen Federklammer
(76) auf der linken Pedalfeder (11) fest. Geben Sie
Schmiermittel auf die Bolzen des M10 Bolzensatzes
(74). Befestigen Sie das Haltestangenbein mit den
Bolzen an der vorderen Federklammer. Ziehen Sie
den Bolzensatz nicht zu fest an; der Stange der
Haltestange muss beweglich bleiben.
Befestigen Sie auf die gleiche Weise die rechte
Pedalfeder (nicht abgebildet) an der rechten Seite
des Ellipsentrainers.
Beziehen Sie sich auf Schritt 7. Ziehen Sie die M8 x
45mm Linsenschrauben (50).
9. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Ellipsentrainer benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Legen Sie zum Schutz des
Bodens oder des Teppichs eine Unterlage unter den Ellipsentrainer.
8
Schmieren
76
74
11
11
9
5
74
16
Schmieren
63
12
83
37
35
40
