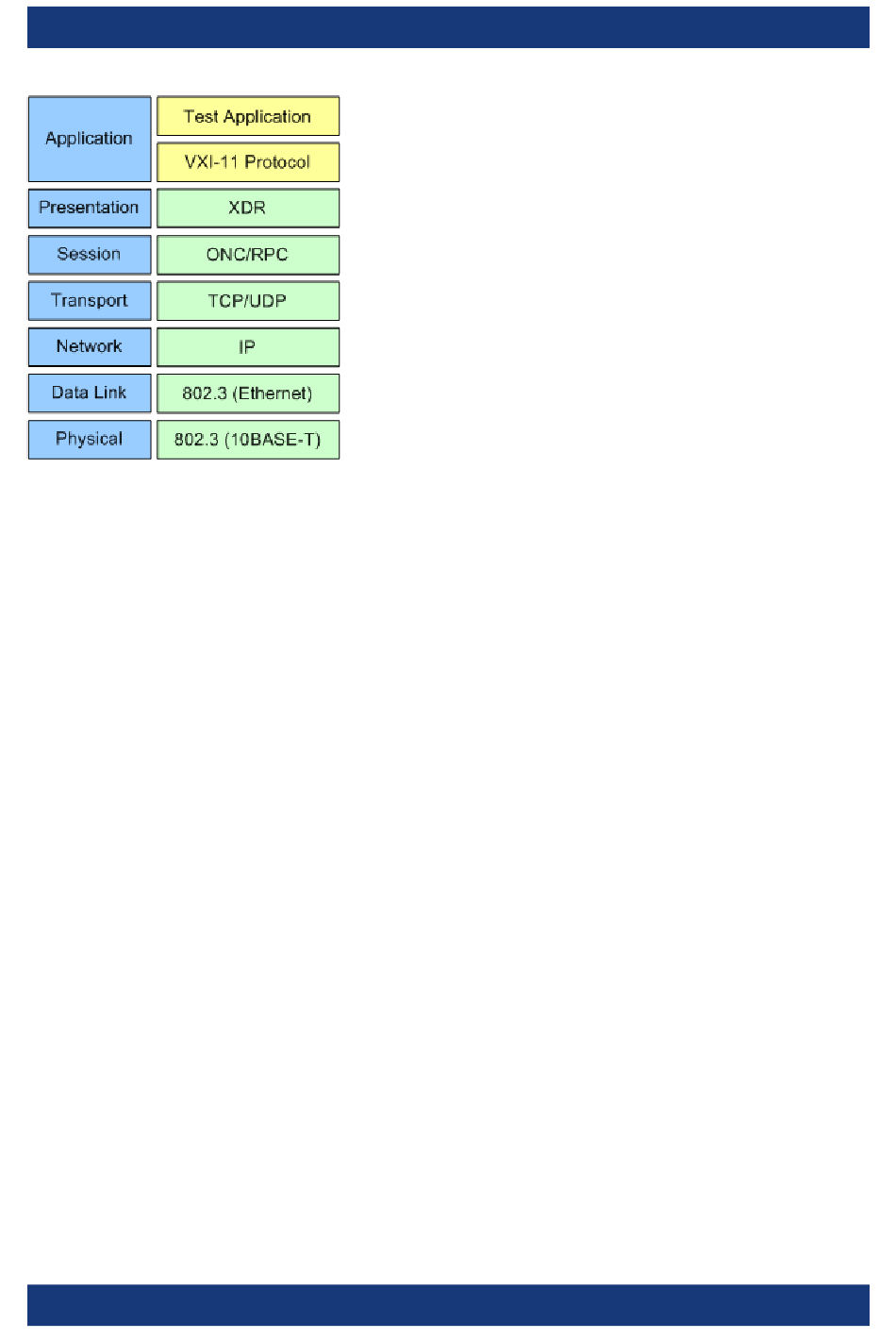

Bild A-2: Beispiel für LAN-Fernsteuerung nach dem OSI-Referenzmodell (VXI-11)
Basierend auf TCP/UDP werden die Nachrichten über Open Network Computing
(ONC)-Remote Procedure Calls (RPC) zwischen dem Controller und dem Gerät
ausgetauscht. Die erlaubten RPC-Messages sind mit XDR als VXI-11-Norm
bekannt. Basierend auf dieser Norm werden Nachrichten zwischen dem Control-
ler und dem Gerät ausgetauscht. Diese Nachrichten sind mit den SCPI-Befehlen
identisch. Sie lassen sich in vier Gruppen einteilen: Program Messages (Steuer-
befehle an das Gerät), Response Messages (Rückgabewerte des Geräts), Ser-
vice Request (spontane Anforderungen des Geräts) und Low-Level-Control-Mes-
sages (Schnittstellennachrichten).
Eine VXI-11 Verbindung zwischen einem Controller und einem Gerät basiert auf
drei Kanälen (Channels): Core-, Abort- und Interrupt-Channel. Über den Core-
Channel wird die wesentliche Steuerung des Instruments abgewickelt ( Program-,
Response- und Low-Level-Control-Messages). Der Abort-Channel dient zum
sofortigen Abbruch des Core-Channels und der Interrupt-Channel transportiert
spontane Service-Requests des Gerätes. Der Verbindungsaufbau selbst ist kom-
plex. Weitere Details können der VXI-11-Spezifikation entnommen werden
('TCP/IP Instrument Protocol Specification VXI-11, Revision 1.0 VMEbus Extensi-
ons for Instrumentation, VXIbus' und 'TCP/IP-IEEE 488.2 Instrument Interface
Specification VXI-11.3, Draft 0.3 VMEbus Extensions for Instrumentation, VXI-
bus').
