passender Drosseln (Dr) in die Versorgungsleitung aus dem Netz wie das
zeigt. Schließlich ist auch zu beachten, dass die Störspannung auch von der
Höhe der Eingangsspannung abhängt. Deshalb muss diese möglichst klein
gehalten werden.
Maximale Eingangsspannung 7 V
Eine höhere Spannung beschädigt die Eichleitung.

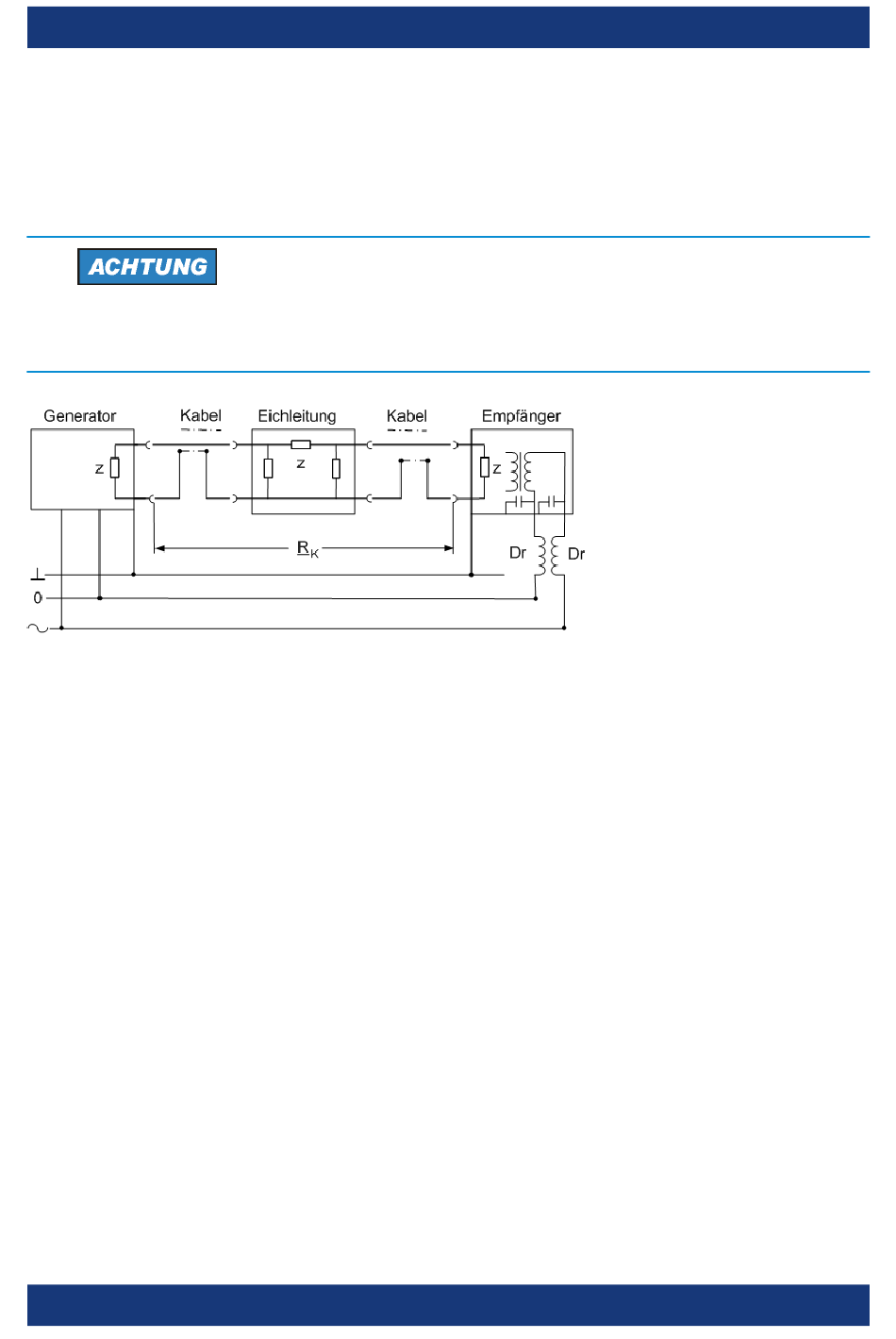

Bild 6-1: Verringerung einer Störspannung aus den Signalspannungen durch kleinen
Kopplungswiderstand RK und hohen Rückflusswiderstand mittels Drossel (Dr)
Störspannungen aus dem Netz kann man dadurch klein halten, dass man den
Generator und den Empfänger an möglichst nah benachbarte Steckdosen
anschließt. Damit wird der Spannungsabfall auf dem Nullleiter, der einer der Stör-
spannungsverursacher ist, praktisch zu Null. Außerdem muss die Induktions-
schleife, die durch das Netzkabel des Empfängers gebildet wird, so klein wie
möglich gehalten werden, da sich hier eingestreute Brummspannungen ebenfalls
als Störspannungen auswirken. Mann erreicht dies dadurch, dass man die Netz-
kabel und die Koaxialkabel möglichst nahe aneinander legt und dadurch die von
ihnen umschlossene im
dert.
Handbuch 1313.8910.03 ─ 05
Bild 6-2
schraffierte Fläche so weit wie möglich vermin-
Anwendung
Störspannungen
Bild 6-1
45
