A.1.2 GPIB Bus Leitungen
Pinbelegung

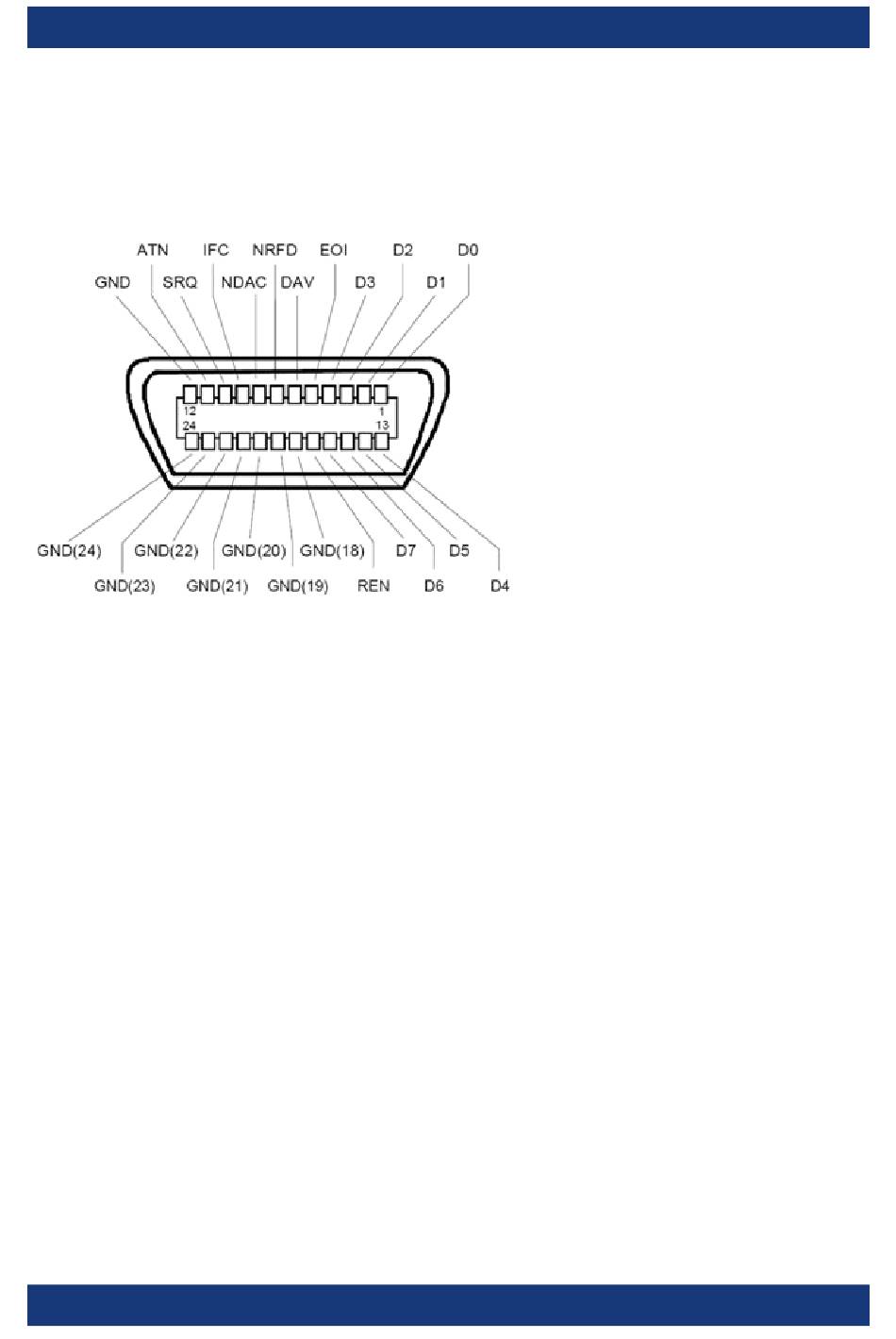

Bild A-1: Pinbelegung der GPIB Bus-Schnittstelle
Leitungen
● Datenbus mit 8 Leitungen DIO 1...DIO 8
Die Übertragung erfolgt bitparallel und byteseriell im ASCII/ISO-Code. DIO1
ist das niedrigstwertige und DIO8 das höchstwertige Bit.
● Steuerbus mit 5 Leitungen
– IFC (Interface Clear):
Aktiv LOW setzt die Schnittstellen der angeschlossenen Geräte in die
Grundeinstellung zurück.
– ATN (Attention):
Aktiv LOW meldet die Übertragung von Schnittstellennachrichten.
Inaktiv HIGH meldet die Übertragung von Gerätenachrichten.
– SRQ (Service Request):
Aktiv LOW ermöglicht dem angeschlossenen Gerät, einen Bedienungsruf
an den Controller zu senden.
– REN (Remote Enable):
Aktiv LOW ermöglicht das Umschalten auf Fernsteuerung.
– EOI (End or Identify):
