Montage
DE

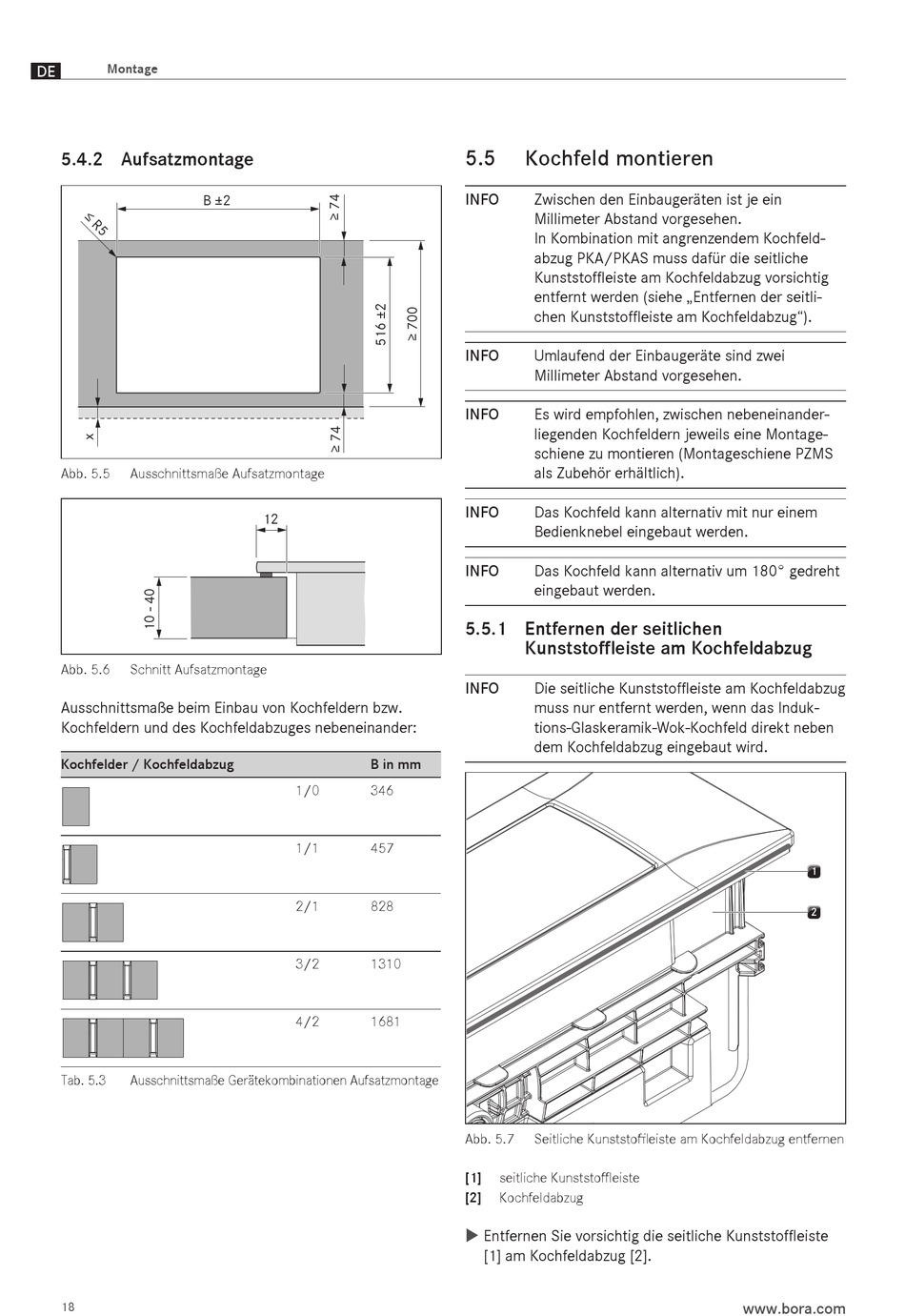

5.4.2 Aufsatzmontage

B ±2
Abb. 5.5 Ausschnittsmaße Aufsatzmontage
Abb. 5.6 Schnitt Aufsatzmontage
Ausschnittsmaße beim Einbau von Kochfeldern bzw.
Kochfeldern und des Kochfeldabzuges nebeneinander:
Kochfelder / Kochfeldabzug
Tab. 5.3 Ausschnittsmaße Gerätekombinationen Aufsatzmontage
18
12
B in mm
1/0 346
1/1 457
2/1 828
3/2 1310
4/2 1681
5.5

Kochfeld montieren

INFO
Zwischen den Einbaugeräten ist je ein
Millimeter Abstand vorgesehen.
In Kombination mit angrenzendem Kochfeld-
abzug PKA/PKAS muss dafür die seitliche
Kunststoffleiste am Kochfeldabzug vorsichtig
entfernt werden (siehe „Entfernen der seitli-
chen Kunststoffleiste am Kochfeldabzug").
INFO
Umlaufend der Einbaugeräte sind zwei
Millimeter Abstand vorgesehen.
INFO
Es wird empfohlen, zwischen nebeneinander-
liegenden Kochfeldern jeweils eine Montage-
schiene zu montieren (Montageschiene PZMS
als Zubehör erhältlich).
INFO
Das Kochfeld kann alternativ mit nur einem
Bedienknebel eingebaut werden.
INFO
Das Kochfeld kann alternativ um 180° gedreht
eingebaut werden.
5.5.1 Entfernen der seitlichen
Kunststoffleiste am Kochfeldabzug
INFO Die seitliche Kunststoffleiste am Kochfeldabzug
muss nur entfernt werden, wenn das Induk-
tions-Glaskeramik-Wok-Kochfeld direkt neben
dem Kochfeldabzug eingebaut wird.
Abb. 5.7 Seitliche Kunststoffleiste am Kochfeldabzug entfernen
[1] seitliche Kunststoffleiste
[2]
Kochfeldabzug
Entfernen Sie vorsichtig die seitliche Kunststoffleiste
X X
[1] am Kochfeldabzug [2].
1
2
