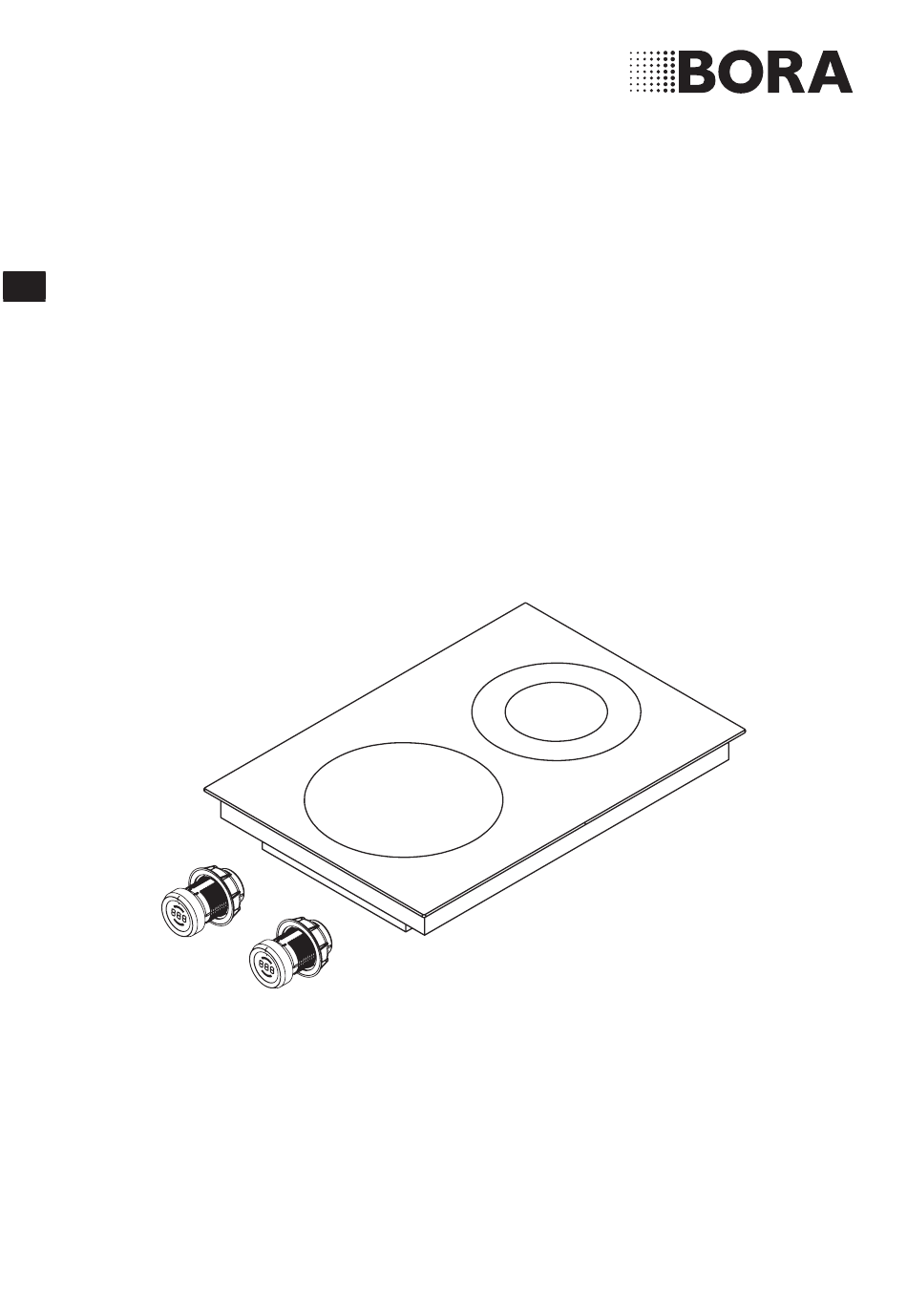

- Seite 1 Bedienungs- und Montageanleitung PKCH2 BORA Pro Hyper-Glaskeramik-Kochfeld mit 2 Kochzonen 1-Kreis/2-Kreis PKCH2UMDE-003 1041627 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Kommunikation herstellen ......... 21 5.5.5 Stromanschluss herstellen ........ 22 Konfigurationsmenü ......... 23 5.6.1 Konfigurationsmenü aufrufen ......23 5.6.2 Menüpunkt auswählen ........23 5.6.3 Eingestellten Wert ändern ......... 24 5.6.4 Konfigurationsmenü beenden ......24 Übergabe an den Nutzer ........24 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden BORA genannt – haften nicht für Schäden, die Zielgruppe durch Missachtung bzw. Nichtachtung dieser Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Gefahren verstanden haben. Beaufsichtigen Sie Kinder, die sich in der Nähe des Gerätes aufhalten. Kinder dürfen nicht mit dem Gerät spielen. Nutzen Sie die Kindersicherung , damit Kinder das Kochfeld nicht unbeaufsichtigt einschalten oder Einstellungen ändern können. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Sicherungsautomaten oder Stellen Sie sicher, dass der Boden des Schütze sicher vom Netz. Kochgeschirrs und die Kochzone sauber und trocken sind. Heben Sie das Kochgeschirr immer an (nicht ziehen!), um Kratzer und Abrieb an der Oberfläche zu vermeiden. www.bora.com... - Seite 8 Kochzone beschädigen. Verwenden Sie geeignete Hilfs- mittel (Topflappen, Wärmeschutz- Achten Sie darauf, dass keine handschuhe). zucker- und salzhaltigen Speisen sowie Säfte auf die heiße Kochzo- ne gelangen. Entfernen Sie sofort zucker- und salzhaltige Speisen sowie Säfte von der heißen Kochzone. www.bora.com...
-
Seite 9: Sicherheitshinweise Montage
Verpackung. Legen Sie das Kochfeld immer zu zweit in den Arbeitsplattenaus- schnitt ein. Verwenden Sie ggf. geeignete Hilfsmittel, um Schäden bzw. Ver- letzungen an Gliedmaßen und Rumpf zu vermeiden. Prüfen Sie das Gerät vor der Montage auf sichtbare Schäden. www.bora.com... -
Seite 10: Sicherheitshinweise Demontage Und Entsorgung
Jede missbräuchliche Verwendung ist untersagt! INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
PKCH2 Gerätemaße Draufsicht Kochzone hinten Ø 120 mm 196,9 (Wh/kg) Ø 200 mm Gesamt (gemittelt) 189,4 (Wh/kg) Tab. 3.1 Technische Daten Gerätemaße Bedienknebel 14,5 Abb. 3.3 PKCH2 Gerätemaße Vorderansicht 10-40 34,5 15,5 Abb. 3.4 PKCH2 Gerätemaße Seitenansicht Abb. 3.1 Gerätemaße Bedienknebel www.bora.com... -
Seite 12: Gerätebeschreibung
Bedienelemente Bedienknebel Knebelring Touch-Fläche Abb. 4.1 Kochfeld Anschlüsse Bedienknebel und Abzugsautomatik Vordere 1-Kreis Hyper-Kochzone Hintere 2-Kreis Kochzone Bedienknebel hintere Kochzone Bedienknebel vordere Kochzone Abb. 4.4 Anzeigeelemente Bedienknebel Anzeige Funktionen Leistungsstufenanzeige Anzeige Kochzone vorne Anzeige Modus oder Betriebsmodus Anzeige Kochzone hinten www.bora.com... -
Seite 13: Knebel-Bedienung
Erhitzen von Fett, Anbraten von Fleisch, – Ankochen von gebundenen Saucen und Suppen, Backen von Omeletts Aufkochen größerer Mengen Flüssigkeit Anbraten von Steaks und erhitzen von Wasser ß p Tab. 4.2 Empfehlungen für die Leistungsstufen Die Angaben in der Tabelle sind Richtwerte. www.bora.com... -
Seite 14: Ankochautomatik
Schalten Sie die Kochzone wieder an (s. Kap. Be- Kurzzeit-Timer (Eieruhr) dienung), wenn Sie die Kochzone erneut in Betrieb nehmen wollen. INFO Der Kurzzeit-Timer setzt voraus, dass die Koch- zone abgeschaltet ist und bietet die Funktion einer handelsüblichen Eieruhr. www.bora.com... -
Seite 15: Überhitzungsschutz
Nach ausreichender Abkühldauer kann das Kochfeld in vollem Leistungsumfang wieder genutzt werden. 4.4.4 Kindersicherung Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Kochfeldes. In der Bedienknebelanzeige wird angezeigt. Die Kindersicherung kann nur aktiviert werden, wenn alle Kochzonen ausgeschaltet sind (s. Kap. Bedienung). www.bora.com... -
Seite 16: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und 5.3.2 Arbeitsplatte und Küchenmöbel Beschädigung. Informieren Sie sofort den BORA Kundendienst, wenn Erstellen Sie den Arbeitsplattenausschnitt unter Teile der Lieferung fehlen oder beschädigt sind. Berücksichtigung der angegebenen Ausschnittsmaße. Montieren Sie keinesfalls beschädigte Teile. -
Seite 17: Luftzufuhr Kochfeld
Luftzufuhr nicht behindern. Ausschnittsmaße INFO Alle Maße ab Vorderkante Frontblende. Arbeitsplattenüberstand 1338 1310 ≥ 74 1709 1681 Tab. 5.2 Ausschnittsmaße Gerätekombinationen flächenbündige Montage Abb. 5.2 Arbeitsplattenüberstand Beachten Sie den Arbeitsplattenüberstand x bei der Erstellung des Arbeitsplattenausschnitts. Gültig für Flächenbündige- und Aufsatzmontage. www.bora.com... -
Seite 18: Aufsatzmontage
Ausschnittsmaße beim Einbau von Kochfeldern bzw. Kochfeldern und des Kochfeldabzuges nebeneinander: Kochfelder / Kochfeldabzug B in mm Abb. 5.7 Bedienknebel und Kochfeld im eingebauten Zustand ≥70 1310 1681 80-140 Tab. 5.3 Ausschnittsmaße Gerätekombinationen Aufsatzmontage Abb. 5.8 Bohrbild Kochfeld Arbeitsplatte Blende Unterschrank www.bora.com... -
Seite 19: Blendenbohrungs-Beispiele
Richten Sie das Kochfeld [2] exakt aus. Kochfeldabzug Achten Sie darauf, dass bei normalem Einbau die Arbeitsplatte Anschlüsse für die Bedienknebel und die Abzugsauto- Blende Unterschrank matik [1] vorne sind. INFO Der Geräteanschluss soll nach hinten geführt werden. Benutzen Sie hierzu die vorgesehenen Kabelhalterungen. www.bora.com... -
Seite 20: Einbau Um 180° Gedreht
Kochfeld gelangt. Unterlegscheibe [2] die Befestigungs klammern mit max. 10 Nm fest. Kontrollieren Sie die korrekte Ausrichtung. Verfugen Sie nach Abschluss aller Montagearbeiten die Geräte mit schwarzer hitzebeständiger Silikondicht- masse. Abb. 5.16 Silikondichtmasse bei flächenbündiger Montage schwarze hitzebeständige Silikondichtmasse www.bora.com... -
Seite 21: Kommunikation Herstellen
Kochzone hinten (Zone 2) Kochzone vorne (Zone 1) Bedienknebel Kochzone hinten (Zone 2) Bedienknebel Kochzone vorne (Zone 1) Verbinden Sie den Anschluss auf der Rückseite des linken Bedienknebels [5] mit dem Anschluss „Zone 1“ an der Vorderseite des Kochfeldes [1]. www.bora.com... -
Seite 22: Anschluss Der Abzugsautomatik
Verbinden Sie den Kochfeldabzug mit dem dafür vorgesehenen Anschluss für die Abzugsautomatik am Kochfeld. Abb. 5.23 Anschlussschema 1-phasig Überprüfen Sie die korrekte Montage. Schalten Sie den Hauptschalter/Sicherungsautomat ein. Nehmen Sie das Kochfeld in Betrieb (s. Kap. Bedienung). Prüfen Sie alle Funktionen auf korrekte Arbeitsweise. www.bora.com... -
Seite 23: Konfigurationsmenü
180° gedreht eingebaut wurde. cherten Wert an. Einstellung Anzeige Einbau 0° Werkseinstellung C 20 Einbau 180° C 2 1 Tab. 5.8 Einbaurichtung INFO Die Einstellung stellt bei einem um 180° C 2 1 gedrehten Einbau die Kochzonenzuordnung innerhalb der Bedienknebelanzeige richtig. www.bora.com... -
Seite 24: Verfügbarkeit Der Pausenfunktion
Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Kleben Sie das mitgelieferte Typenschild auf die Rück- seite dieser Bedienungs- und Montageanleitung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 25: 6 Bedienung
Leistungsstufe zurückgeschaltet. Ausschalten Warmhaltestufe Hyper-Stufe vorzeitig deaktivieren Drehen Sie den Knebelring auf die gewünschte Leis- Leistungsstufen – tungsstufe. Hyper-Stufe ß p Die eingestellte Leistungsstufe ist aktiv und wird in der 2-Kreis Zuschaltung Bedienknebelanzeige angezeigt. Timer-Funktion Tab. 6.1 Knebelring-Stellungen www.bora.com... -
Seite 26: Ankochautomatik
Berührung der Touch-Fläche die Warmhaltestufe aktivieren. (1 Sekunde) die Einstellung wieder um 1 Stufe redu- das Kochfeld ausschalten. ziert. Dies wird jeweils mit einem akustischen Signal bestätigt und in der Bedienknebelanzeige wird das entsprechende Symbol angezeigt. www.bora.com... -
Seite 27: Kindersicherung
Touch-Fläche vorzeitig beendet werden. Berühren Sie die Touch-Fläche für eine Sekunde. Kurzzeit-Timer (Eieruhr) vorzeitig beenden: Es ertönt ein akustisches Signal und in der Bedienkne- Berühren Sie die Touch-Fläche des Bedienknebels. belanzeige wird angezeigt. Der Kurzzeit-Timer wird vorzeitig deaktiviert. www.bora.com... -
Seite 28: Pausenfunktion
Drehen Sie den Knebelring auf die 12-Uhr-Position Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). Konfigurationsmenü s. Kap. Montage www.bora.com... -
Seite 29: Reinigung Und Pflege
Stellen Sie sicher, dass das Kochfeld ausgeschaltet ist (s. Kap. Bedienung). Knebelgehäuse Warten Sie ab, bis alle Kochzonen kalt sind. Touch-Fläche Entfernen Sie alle groben Verschmutzungen und Spei- Knebelring sereste mit einem Glaskeramik-Schaber vom Kochfeld. Geben Sie das Reinigungsmittel auf das kalte Kochfeld. www.bora.com... -
Seite 30: Reinigung Des Knebelrings
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment ange- zeigt ( www.bora.com... -
Seite 31: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 32: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 33: Garantie, Technischer Service, Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. -
Seite 34: Notizen
Notizen: 11 Notizen: www.bora.com... -
Seite 36: Österreich
F +49 (0) 8035 / 9840-300 F +61 2 8076 3514 info@bora.com info@boraapac.com.au www.bora.com www.bora-australia.com.au Österreich: BORA Vertriebs GmbH & Co KG Innstraße 1 6342 Niederndorf Österreich T +43 (0) 5373 / 62250-0 F +43 (0) 5373 / 62250-90 mail@bora.com www.bora.com...
