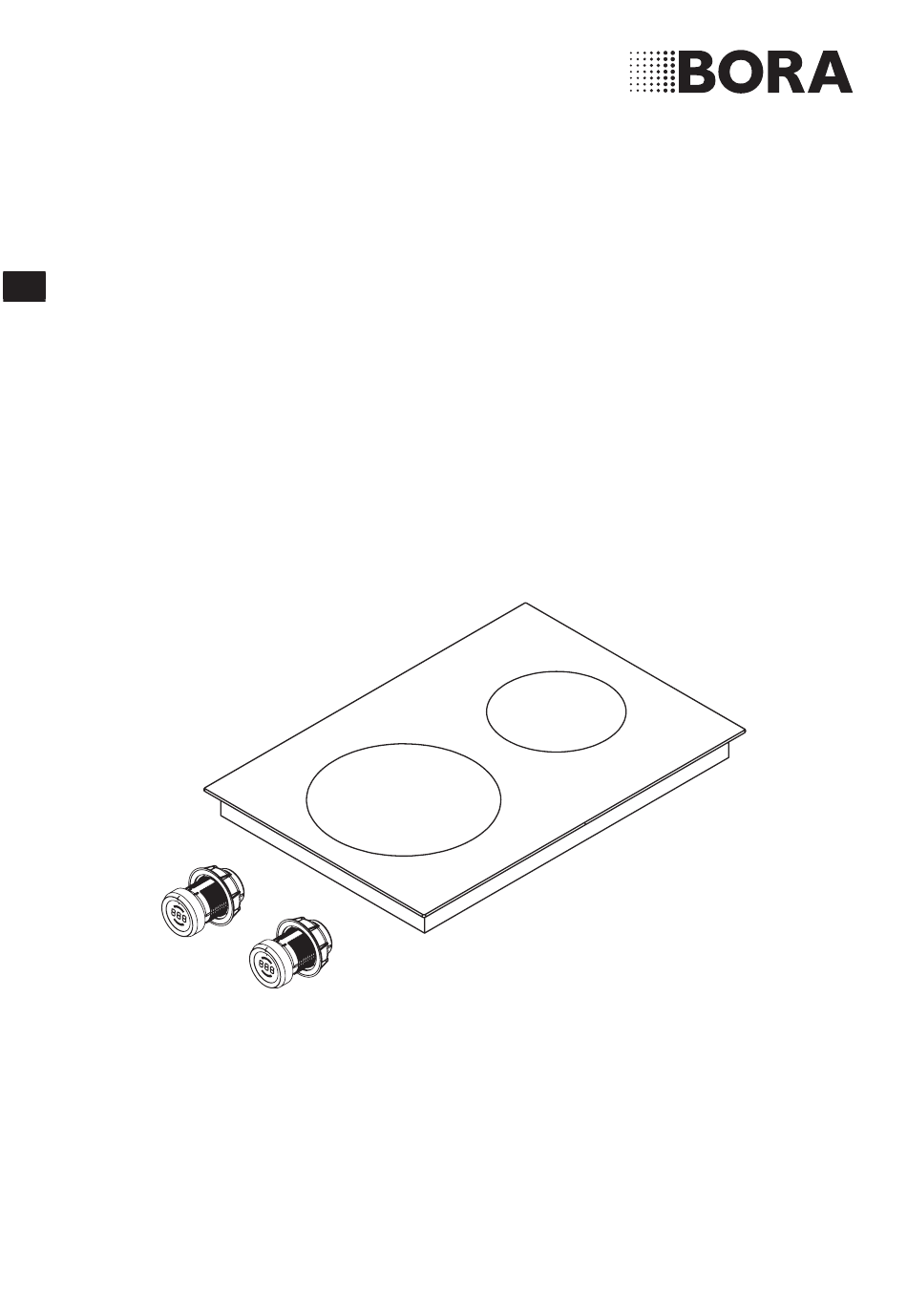

- Seite 1 Bedienungs- und Montageanleitung PKI11 BORA Pro Induktions-Glaskeramik-Kochfeld mit 2 Kochzonen PKI11UMDE-003 1041634 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Kommunikation herstellen ......... 21 5.5.5 Stromanschluss herstellen ........ 23 Konfigurationsmenü ......... 23 5.6.1 Konfigurationsmenü aufrufen ......23 5.6.2 Menüpunkt auswählen ........24 5.6.3 Eingestellten Wert ändern ......... 24 5.6.4 Konfigurationsmenü beenden ......24 Übergabe an den Nutzer ........25 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden BORA genannt – haften nicht für Schäden, die Zielgruppe durch Missachtung bzw. Nichtachtung dieser Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Implantate negativ beeinflusst oder kennung. in ihrer Funktion gestört werden. Eine Halten Sie Haustiere vom Gerät fern. Beeinträchtigung des Herzschritt- machers ist unwahrscheinlich. Wenden Sie sich im Zweifelsfall an den Her- steller Ihres medizinischen Gerätes oder an Ihren Arzt. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Sachbeschädigung führen (s. Kap. Reinigung und Pflege). Stellen Sie sicher, dass kein Wasser beim Reinigen ins Geräteinnere gelangen kann. Verwenden Sie nur ein mäßig feuchtes Tuch. Spritzen Sie das Gerät niemals mit Wasser ab. Eindringendes Wasser kann Schäden verursachen! www.bora.com... - Seite 8 VORSICHT! Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. Benutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. Benutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com...
-
Seite 9: Sicherheitshinweise Montage
Zusatzvorschriften der örtlichen Energiever- sorgungsunternehmen kennt und beachtet. Arbeiten an elektrischen Bauteilen müssen durch ausgebildetes Elektro-Fachpersonal er- folgen. Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vor- schriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Stellen Sie sicher, dass www.bora.com... -
Seite 10: Sicherheitshinweise Demontage Und Entsorgung
Eine andere Verwendung als in dieser Be- des Gerätes mit einem zugelasse- triebs- und Montageanleitung beschrieben nen Messgerät sicher. oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. BORA haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. www.bora.com... - Seite 11 Sicherheit Jede missbräuchliche Verwendung ist untersagt! INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com...
-
Seite 12: Technische Daten
Ø 230 mm 179,4 (Wh/kg) Kochzone hinten Ø 155 mm 178,3 (Wh/kg) Gesamt (gemittelt) 178,8 (Wh/kg) 14,5 Tab. 3.1 Technische Daten PKI11 Gerätemaße Bedienknebel Abb. 3.3 PKI11 Gerätemaße Vorderansicht 10-40 15,5 Abb. 3.4 PKI11 Gerätemaße Seitenansicht Abb. 3.1 Gerätemaße Bedienknebel www.bora.com... -
Seite 13: Gerätebeschreibung
Abb. 4.3 Bedienelemente Bedienknebel Knebelring Touch-Fläche Abb. 4.1 Kochfeld Anschlüsse Bedienknebel und Abzugsautomatik Induktions-Kochzone vorne Induktions-Kochzone hinten Bedienknebel hintere Kochzone Bedienknebel vordere Kochzone Abb. 4.4 Anzeigeelemente Bedienknebel Anzeige Funktionen Leistungsstufenanzeige Anzeige Kochzone vorne Anzeige Modus oder Betriebsmodus Anzeige Kochzone hinten www.bora.com... -
Seite 14: Knebel-Bedienung
Nach dieser Zeit wird automatisch auf die eingestellte 4.3.1 Leistungsstufen Leistungsstufe zurückgeschaltet. Die hohe Leistung von Induktions-Kochfeldern bewirkt ein sehr schnelles Erhitzen des Kochgeschirrs. Um ein Anbrennen der Speisen zu vermeiden, ist bei der Wahl der Leistungsstufe gegenüber konventionellen Kochsystemen eine gewisse Umstellung nötig. www.bora.com... -
Seite 15: Warmhaltestufen
Die Kochzone schaltet dann automatisch ab und Edelstahl mit magnetisierbarem Boden kann erst wieder eingeschaltet werden, nachdem emailliertem Stahl der Bedienknebel auf die Nullstellung zurückgedreht Gusseisen wurde. Kochzone Mindestdurchmesser PKI11 vorne 120 mm hinten 90 mm Tab. 4.5 Mindestdurchmesser für Kochgeschirr www.bora.com... -
Seite 16: Timer-Funktionen
Leistungsumfang wieder genutzt werden. maximale Betriebsdauer überschreitet. Die Bedienknebel- 4.4.4 Kindersicherung anzeige zeigt an (Restwärmeanzeige). Die Kindersicherung verhindert ein unbeabsichtigtes Einschalten des Kochfeldes. In der Bedienknebelanzeige wird angezeigt. Die Kindersicherung kann nur aktiviert werden, wenn alle Kochzonen ausgeschaltet sind (s. Kap. Bedienung). www.bora.com... -
Seite 17: Montage
Prüfen Sie den Lieferumfang auf Vollständigkeit und Im Bereich des Arbeitsplattenausschnittes sind Beschädigung. möglicherweise vorhanden Traversen am Möbel Informieren Sie sofort den BORA Kundendienst, wenn zu entfernen. Teile der Lieferung fehlen oder beschädigt sind. Ein Zwischenboden unterhalb des Kochfeldes mit Montieren Sie keinesfalls beschädigte Teile. -
Seite 18: Luftzufuhr Kochfeld
Kochfelder / Kochfeldabzug A in mm B in mm Arbeitsplattenüberstand ≥ 74 1338 1310 Abb. 5.2 Arbeitsplattenüberstand 1709 1681 Beachten Sie den Arbeitsplattenüberstand x bei der Erstellung des Arbeitsplattenausschnitts. Gültig für Flächenbündige- und Aufsatzmontage. Tab. 5.2 Ausschnittsmaße Gerätekombinationen flächenbündige Montage www.bora.com... -
Seite 19: Aufsatzmontage
Ausschnittsmaße beim Einbau von Kochfeldern bzw. Kochfeldern und des Kochfeldabzuges nebeneinander: Kochfelder / Kochfeldabzug B in mm Abb. 5.7 Bedienknebel und Kochfeld im eingebauten Zustand ≥70 1310 1681 80-140 Tab. 5.3 Ausschnittsmaße Gerätekombinationen Aufsatzmontage Abb. 5.8 Bohrbild Kochfeld Arbeitsplatte Blende Unterschrank www.bora.com... -
Seite 20: Blendenbohrungs-Beispiele
Richten Sie das Kochfeld [2] exakt aus. Kochfeldabzug Achten Sie darauf, dass bei normalem Einbau die Arbeitsplatte Anschlüsse für die Bedienknebel und die Abzugsauto- Blende Unterschrank matik [1] vorne sind. INFO Der Geräteanschluss soll nach hinten geführt werden. Benutzen Sie hierzu die vorgesehenen Kabelhalterungen. www.bora.com... -
Seite 21: Einbau Um 180° Gedreht
Stellen Sie die Verbindung zwischen dem Kochfeld und max. 10 Nm fest. den Bedienknebeln her. Kontrollieren Sie die korrekte Ausrichtung. Stellen Sie die Verbindung zwischen dem Kochfeld und Verfugen Sie nach Abschluss aller Montagearbeiten dem Kochfeldabzug her. die Geräte mit schwarzer hitzebeständiger Silikondicht masse. www.bora.com... -
Seite 22: Anschluss Der Kochzonen
Verbinden Sie den Anschluss auf der Rückseite des rechten Bedienknebels [4] mit dem Anschluss „Zone 2“ an der Vorderseite des Kochfeldes [1]. Abb. 5.18 Anschlüsse am Kochfeld Anschluss Bedienknebel Kochzone vorne (Zone 1) Anschluss Abzugsautomatik Anschluss Bedienknebel Kochzone hinten (Zone 2) www.bora.com... -
Seite 23: Anschluss Der Abzugsautomatik
Vorschriften und die Zusatzvorschriften der örtlichen Berühren Sie innerhalb von 3 Sekunden die Touch Elektroversorgungsunternehmen ein. Fläche ein weiteres Mal und halten Sie den Kontakt für 5 Sekunden. In der Be dienknebelanzeige wird angezeigt, ein akus tisches Signal ertönt und das Konfigurationsmenü wird aufgerufen. www.bora.com... -
Seite 24: Menüpunkt Auswählen
. Danach erlischt die Anzeige mit einem akustischen Signal. Normalbetrieb Werkseinstellung C 1 0 Demo-Modus C 1 1 INFO Wird 2 Minuten in einem Menü- oder Unter- menüpunkt keine Einstellung vorgenommen, Tab. 5.7 Betriebsarten so wird das Konfigurationsmenü automatisch beendet. www.bora.com... -
Seite 25: Übergabe An Den Nutzer
Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Kleben Sie das mitgelieferte Typenschild auf die Rück- seite dieser Bedienungs- und Montageanleitung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 26: 6 Bedienung
Powerstufe wird aktiviert. Nach 10 Minuten wird die Kochzone automatisch auf die Leistungsstufe zurückgeschaltet. Powerstufe vorzeitig ausschalten Drehen Sie den Knebelring auf die gewünschte Leis- tungsstufe. Die eingestellte Leistungsstufe ist aktiv und wird in der Bedienknebelanzeige angezeigt. www.bora.com... -
Seite 27: Ankochautomatik
Es ertönt ein akustisches Signal und die Anzeige des Bedienknebels wechselt zu . Nach 10 Sekunden er- Abb. 6.3 Knebelringstellung für die Warmhaltestufe lischt die Anzeige und die Kindersicherung ist aktiviert. INFO Die Knebelringstellung für die Warmhaltestufe liegt zwischen der 12-Uhr-Position und der 1-Uhr-Position. www.bora.com... -
Seite 28: Kindersicherung Für Einen Kochvorgang Deaktivieren
Wird die Pausenfunktion während dieser Zeit belanzeige beginnt der eingestellte Wert zu blinken. nicht aufgehoben, so wird die entsprechende Kochzone abgeschaltet. Timer-Funktion aktivieren Drehen Sie den Knebelring innerhalb 3 Sekunden nach dem Bestätigen der eingestellten Zeit auf die von Ihnen gewünschte Leistungsstufe. www.bora.com... -
Seite 29: Pausenfunktion Deaktivieren
Abb. 6.4 Kochzone ausschalten Drehen Sie den Knebelring auf die 12-Uhr-Position. Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 30: Reinigung Und Pflege
Stellen Sie sicher, dass das Kochfeld ausgeschaltet ist (s. Kap. Bedienung). Knebelgehäuse Warten Sie ab, bis alle Kochzonen kalt sind. Touch-Fläche Entfernen Sie alle groben Verschmutzungen und Spei- Knebelring sereste mit einem Glaskeramik-Schaber vom Kochfeld. Geben Sie das Reinigungsmittel auf das kalte Kochfeld. www.bora.com... -
Seite 31: Reinigung Des Knebelrings
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment ange- zeigt ( www.bora.com... -
Seite 32: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatzteile) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 33: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 34: Garantie, Technischer Service, Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. -
