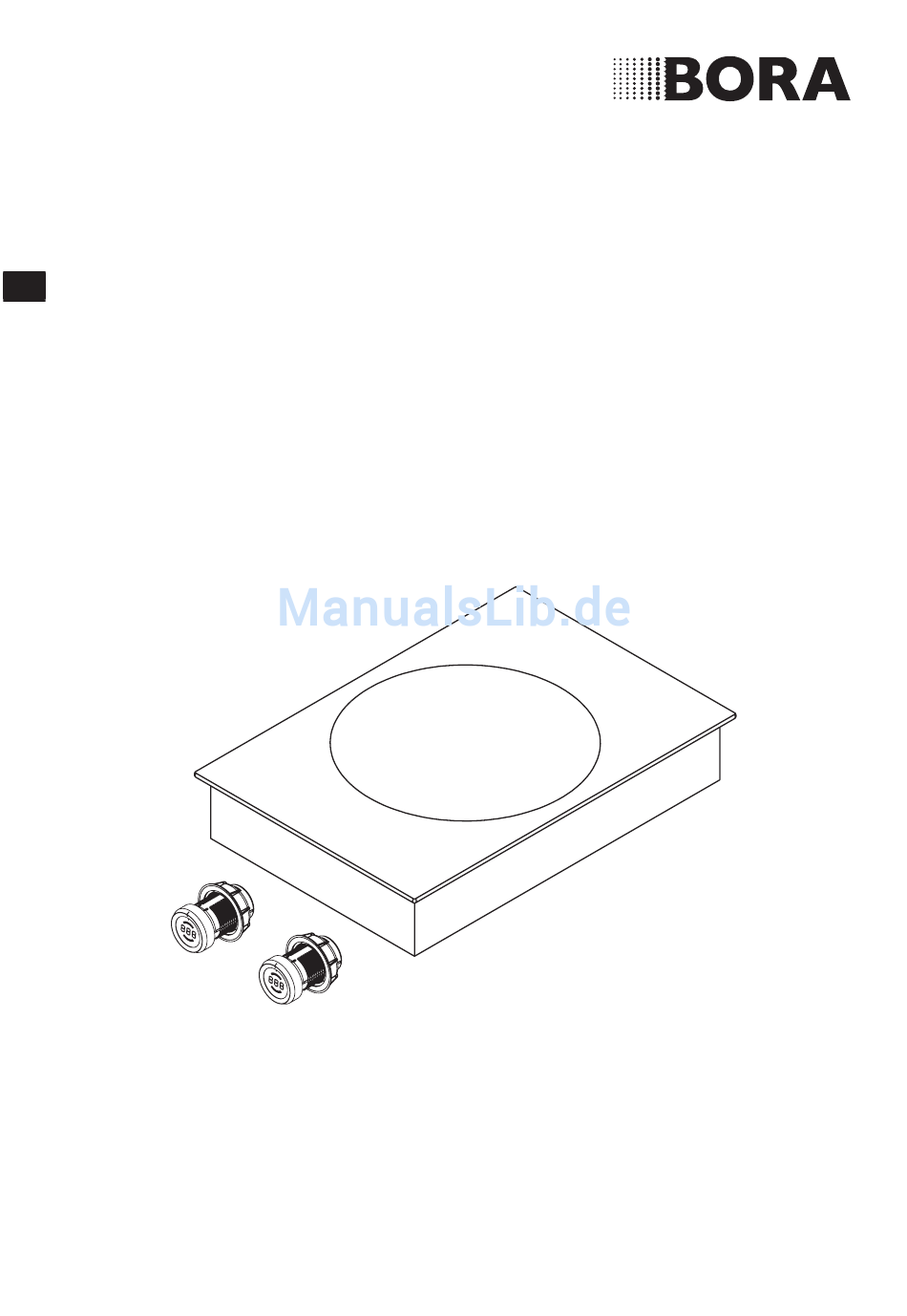

- Seite 1 Bedienungs- und Montageanleitung PKIW1 BORA Pro Induktions-Glaskeramik-Wok PKIW1UMDE-002 1040558 www.bora.com...
-
Seite 2: Übersetzung
Bei der Erstellung dieser Bedienungs- und Montageanleitung wurde mit größter Sorgfalt gearbeitet. Dennoch kann es passieren, dass nachträgliche technische Änderungen noch nicht ergänzt bzw. entsprechende Inhalte noch nicht ange- passt wurden. Wir bitten dies zu entschuldigen. Eine aktualisierte Version kann über das BORA Service Team angefor- dert werden. Druckfehler und Irrtümer vorbehalten. -
Seite 3: Inhaltsverzeichnis
Konfigurationsmenü aufrufen ......22 5.6.2 Menüpunkt auswählen ........23 5.6.3 Eingestellten Wert ändern ......... 23 5.6.4 Konfigurationsmenü beenden ......23 Übergabe an den Nutzer ........24 Bedienung Allgemeine Bedienungshinweise ....... 25 Kochfeld bedienen ..........25 6.2.1 Kochzone einschalten ........25 www.bora.com... -
Seite 4: Allgemeines
Allgemeines Allgemeines INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH – im Folgenden Zielgruppe BORA genannt – haften nicht für Schäden, die durch Missachtung bzw. Nichtachtung dieser Diese Bedienungs- und Montageanleitung wendet sich an Unterlagen und durch unsachgemäße Montage... -
Seite 5: Darstellung Von Informationen
Weist auf eine möglicherweise gefährliche Situation hin, die bei Nichtbeachtung zu geringfügigen oder leichten Verletzungen führen kann. — Vorsicht Weist auf eine Situation hin, die bei Nichtbeachtung zu Sachschä- den führen kann. Tab. 1.2 Bedeutung der Warnzeichen und Signalworte www.bora.com... -
Seite 6: Sicherheit
Implantate negativ beeinflusst oder kennung. in ihrer Funktion gestört werden. Eine Halten Sie Haustiere vom Gerät fern. Beeinträchtigung des Herzschritt- machers ist unwahrscheinlich. Wenden Sie sich im Zweifelsfall an den Her- steller Ihres medizinischen Gerätes oder an Ihren Arzt. www.bora.com... -
Seite 7: Sicherheitshinweise Bedienung
Stellen Sie sicher, dass kein Wasser beim Reinigen ins Geräteinnere gelangen kann. Verwenden Sie nur ein mäßig feuchtes Tuch. Spritzen Sie das Gerät niemals mit Wasser ab. Eindringendes Wasser kann Schäden verursachen! Reinigen Sie das Kochfeld möglichst nach jedem Kochvorgang. www.bora.com... - Seite 8 VORSICHT! Beschädigung durch harte und spitze Gegenstände! Harte und spitze Gegenstände können die Glaskeramik des Koch- feldes beschädigen. Benutzen Sie die Kochfeldober- fläche nicht als Arbeitsplatte. Benutzen Sie keine harten und spitzen Gegenstände, wenn Sie auf dem Kochfeld arbeiten. www.bora.com...
-
Seite 9: Sicherheitshinweise Montage
Schutzleitersystem Verwenden Sie ggf. geeignete angeschlossen wird. Stellen Sie sicher, dass Hilfsmittel, um Schäden bzw. Ver- diese grundlegende Sicherheitsvorkehrung letzungen an Gliedmaßen und getroffen wird. Rumpf zu vermeiden. www.bora.com... -
Seite 10: Sicherheitshinweise Demontage Und Entsorgung
Entsorgen Sie die Verpackung untersagt! sachgerecht und umgehend. INFO Die BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd und die BORA Lüftungstechnik GmbH haften nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und Warnhinweise entstehen. www.bora.com... -
Seite 11: Technische Daten
1 - 9, P Warmhaltestufen Kochzone Ø 310 mm 2400 W Powerstufe 3000 W Tab. 3.1 Technische Daten Gerätemaße Bedienknebel Abb. 3.2 PKIW1 Gerätemaße Draufsicht 10-40 14,5 Abb. 3.3 PKIW1 Gerätemaße Vorderansicht Abb. 3.1 Gerätemaße Bedienknebel 14,5 Abb. 3.4 PKIW1 Gerätemaße Seitenansicht www.bora.com... -
Seite 12: Gerätebeschreibung
Universalmutter Topferkennung Bedienknebelanzeige Warmhaltestufen Knebelring Aufbau Bedienprinzip Abb. 4.3 Bedienelemente Bedienknebel Knebelring Touch-Fläche Abb. 4.1 Kochfeld Anschlüsse Bedienknebel und Abzugsautomatik Induktions-Kochzone Bedienknebel Abb. 4.4 Anzeigeelemente Bedienknebel Anzeige Funktionen Leistungsstufenanzeige Anzeige Kochzone vorne Anzeige Modus oder Betriebsmodus Anzeige Kochzone hinten www.bora.com... -
Seite 13: Knebel-Bedienung
Anbrennen der Speisen zu vermeiden, ist bei der Wahl der 4.3.4 Warmhaltestufen Leistungsstufe gegenüber konventionellen Kochsystemen eine gewisse Umstellung nötig. Mit einer Warmhaltestufe werden fertig gegarte Speisen warm gehalten. In der Bedienknebelanzeige wird angezeigt. Die maximale Zeitdauer der Warmhaltefunktion ist auf 8 Stunden begrenzt. www.bora.com... -
Seite 14: Geeignetes Kochgeschirr
Material und Verarbeitung des Bodens, Geräusche entstehen: Brummen kann bei hoher Leistungsstufe auftreten. Es wird schwächer oder verstummt, wenn die Leistungs- stufe verringert wird. Prasseln, Pfeifen kann durch Kochgeschirrböden auftreten, die aus verschiedenen Materialien bestehen (z. B. Sandwichboden). www.bora.com... -
Seite 15: Sicherheitseinrichtungen
ß p Tab. 4.6 Sicherheitsabschaltung bei den Leistungsstufen Warmhaltestufe Abschaltung nach Stunden:Minuten 8:00 8:00 8:00 Tab. 4.7 Sicherheitsabschaltung bei den Warmhaltestufen Schalten Sie die Kochzone wieder an (s. Kap. Be- dienung), wenn Sie die Kochzone erneut in Betrieb nehmen wollen. www.bora.com... -
Seite 16: Montage
Lieferumfang schrank. Prüfen Sie den Lieferumfang auf Vollständigkeit und Ausschnittsmaße Beschädigung. Informieren Sie sofort den BORA Kundendienst, wenn Arbeitsplatte vorbereiten Teile der Lieferung fehlen oder beschädigt sind. Montieren Sie keinesfalls beschädigte Teile. Erstellen Sie den Arbeitsplattenausschnitt unter Entsorgen Sie die Transportverpackung sachgerecht Berücksichtigung der angegebenen Ausschnittmaße. -
Seite 17: Arbeitsplattenüberstand
Schnitt Aufsatzmontage Ausschnittsmaße beim Einbau von Kochfeldern bzw. Kochfeldern und des Kochfeldabzuges nebeneinander: Kochfelder / Kochfeldabzug A in mm B in mm Abb. 5.3 Flächenbündige Montage (14) 1338 1310 1709 1681 Abb. 5.4 Falzmaß für flächenbündige Montage Tab. 5.2 Ausschnittsmaße www.bora.com... -
Seite 18: Kochfeld Montieren
(Zwischenboden) eingeplant ist, muss dieser für dem Kochfeldabzug eingebaut wird. Wartungs arbeiten herausnehmbar befestigt sein. Eine ausreichende Luftzufuhr muss gewährleistet sein. Kürzen Sie den Kabelschutzboden so ein, dass zur Möbelrückwand 100 mm Abstand sind. Abb. 5.8 Luftzufuhr über den Frontbereich www.bora.com... -
Seite 19: Luftzufuhr Über Den Sockelbereich
Abb. 5.12 Kochfeld mit 1 Bedienknebel im eingebauten Zustand INFO Bohren Sie die Bohrungen vor, um ein Aus- reißen der Blende zu verhindern. Einbau mit 2 Bedienknebeln ≥70 Abb. 5.13 Bohrbild Kochfeld Abb. 5.10 Bedienknebel und Kochfeld im eingebauten Zustand Arbeitsplatte Blende Unterschrank www.bora.com... -
Seite 20: Bedienknebel Montieren
Legen Sie das Kochfeld [2] in den Arbeitsplattenaus- Bohrungen für Bedienknebel (5x) schnitt [3] ein. Kochfeld (2x) Richten Sie das Kochfeld [2] exakt aus. Kochfeldabzug Achten Sie darauf, dass bei normalem Einbau die Arbeitsplatte Anschlüsse für die Bedienknebel und die Abzugsauto- matik [1] vorne sind. www.bora.com... -
Seite 21: Einbau Um 180° Gedreht
[1]. INFO Falls das Professional Induktions-Wok-Kochfeld Ziehen Sie mit der Schraube [3] unter Verwendung der PKIW1 mit 2 Bedienknebeln eingebaut wurde, Unterlegscheibe [2] die Befestigungs klammern mit kann die Bedienung sowohl mit dem linken, als max. 10 Nm fest. -
Seite 22: Anschluss Der Abzugsautomatik
Kochfeld grundlegende Einstellungen vornehmen, die Sie Verbinden Sie den Kochfeldabzug mit dem dafür später jederzeit wieder ändern können. vorgesehenen Anschluss für die Abzugsautomatik am 5.6.1 Konfigurationsmenü aufrufen Kochfeld. Drehen Sie den Bedienknebel auf die 11-Uhr-Position. In der Bedienknebelanzeige wird angezeigt. www.bora.com... -
Seite 23: Menüpunkt Auswählen
Für 10 Sekunden erscheint in der Anzeige . Danach erlischt die Anzeige mit einem akustischen Signal. C 07 C 08 INFO Wird 2 Minuten in einem Menü- oder Unter- C 09 menüpunkt keine Einstellung vorgenommen, so wird das Konfigurationsmenü automatisch Tab. 5.5 Signaltonlautstärke beendet. www.bora.com... -
Seite 24: Übergabe An Den Nutzer
Informieren Sie den Nutzer über alle sicherheitsrele- vanten Aspekte der Bedienung und Handhabung. Kleben Sie das mitgelieferte Typenschild auf die Rück- seite dieser Bedienungs- und Montageanleitung. Übergeben Sie dem Nutzer das Zubehör und die Bedienungs- und Montageanleitung zur sicheren Aufbewahrung. www.bora.com... -
Seite 25: Bedienung
– Sie im Kapitel Gerätebeschreibung. Powerstufe ß p Wählen Sie die gewünschte Leistungsstufe (= spätere Timer-Funktion Fortkochstufe). Berühren Sie innerhalb 3 Sekunden nach dem Ein- Tab. 6.1 Knebelring-Stellungen stellen der Leistungsstufe die Touch-Fläche des Bedienknebels für mind. 1 Sekunde. www.bora.com... -
Seite 26: Ankochautomatik Ausschalten
1 Sekunde um die Warmhaltestufe 1 zu aktivieren. Bedienknebels wechselt zu . Nach 10 Sekunden Dies wird mit einem akustischen Signal bestätigt, in erlischt die Anzeige und die Kindersicherung ist dauer- der Bedienknebelanzeige wird das Symbol angezeigt. haft deaktiviert. www.bora.com... -
Seite 27: Kindersicherung Für Einen Kochvorgang Deaktivieren
Die Anzeige zeigt im Wechsel (jeweils für 3 Sekun- Der Kochvorgang wird fortgesetzt. den) die Leistungsstufe und die verbleibende Zeit an (bei mehr als 2 Minuten minutengenau, ab 2 Minuten sekundengenau). Ab einer Restzeit von 2 Minuten wird nur noch die verbleibende Zeit angezeigt. www.bora.com... -
Seite 28: Kochzone Ausschalten
Drehen Sie den Knebelring auf die 12-Uhr-Position Es ertönt ein Signalton und die Kochzone wird deakti- viert. Das Kochfeld ist ausgeschaltet, wenn keine Kochzone mehr aktiv ist. Achten Sie auf die Restwärmeanzeige (s. Kap. Gerätebeschreibung). Konfigurationsmenü s. Kap. Montage www.bora.com... -
Seite 29: Reinigung Und Pflege
Schieben oder ziehen Sie kein Kochgeschirr über das Kochfeld. Heben Sie Töpfe und Pfannen immer an. Halten Sie das Kochfeld sauber. Entfernen Sie jede Art von Verschmutzungen sofort. Verwenden Sie nur Kochgeschirr, das für Glaskeramik- Kochfelder geeignet ist (s. Kap. Gerätebeschreibung). www.bora.com... -
Seite 30: Bedienknebel Reinigen
Touch-Fläche und das Knebelgehäuse. Trocknen Sie die Touch-Fläche und das Knebelgehäuse sorgfältig ab. Stecken Sie den Knebelring auf das Knebelgehäuse. INFO Wurde der Knebelring nicht richtig aufgesteckt, wird in der mittleren Bedienknebelanzeige ein im Uhrzeigersinn umlaufendes Segment ange- zeigt ( ). www.bora.com... -
Seite 31: Störungsbehebung
Störungen beheben Drehen Sie nach der Störungsbehebung den Knebelring auf die 12-Uhr-Position (0-Stellung). Kontaktieren Sie in allen anderen Fällen das BORA Service Team (s. Kap. Garantie, technischer Service und Ersatztei- le) und geben Sie die angezeigte Fehlernummer und den Gerätetyp an. -
Seite 32: Außerbetriebnahme, Demontage Und Entsorgung
Entnehmen Sie das Gerät nach oben aus der Arbeits- stelle zur Rückgabe und Verwertung elektrischer und platte. elektronischer Bauteile und anderer Materialien. Entfernen Sie weitere Zubehörteile. Entsorgen Sie das Altgerät und verunreinigtes Zube- hör wie unter Punkt „Umweltschonende Entsorgung“ beschrieben. www.bora.com... -
Seite 33: Garantie, Technischer Service Und Ersatzteile
Kontaktieren Sie bei Störungen, die Sie nicht selbst beheben können, Ihren BORA Fachhändler oder das BORA Service Team. Der BORA Service benötigt die Typenbezeichnung und die Fabrikationsnummer Ihres Gerätes (FD-Nummer). Beide Angaben finden Sie auf dem Typenschild auf der Rücksei- te der Anleitung sowie auf dem Geräteboden. - Seite 34 Notizen: 11 Notizen: www.bora.com...
- Seite 35 Notizen: www.bora.com...
-
