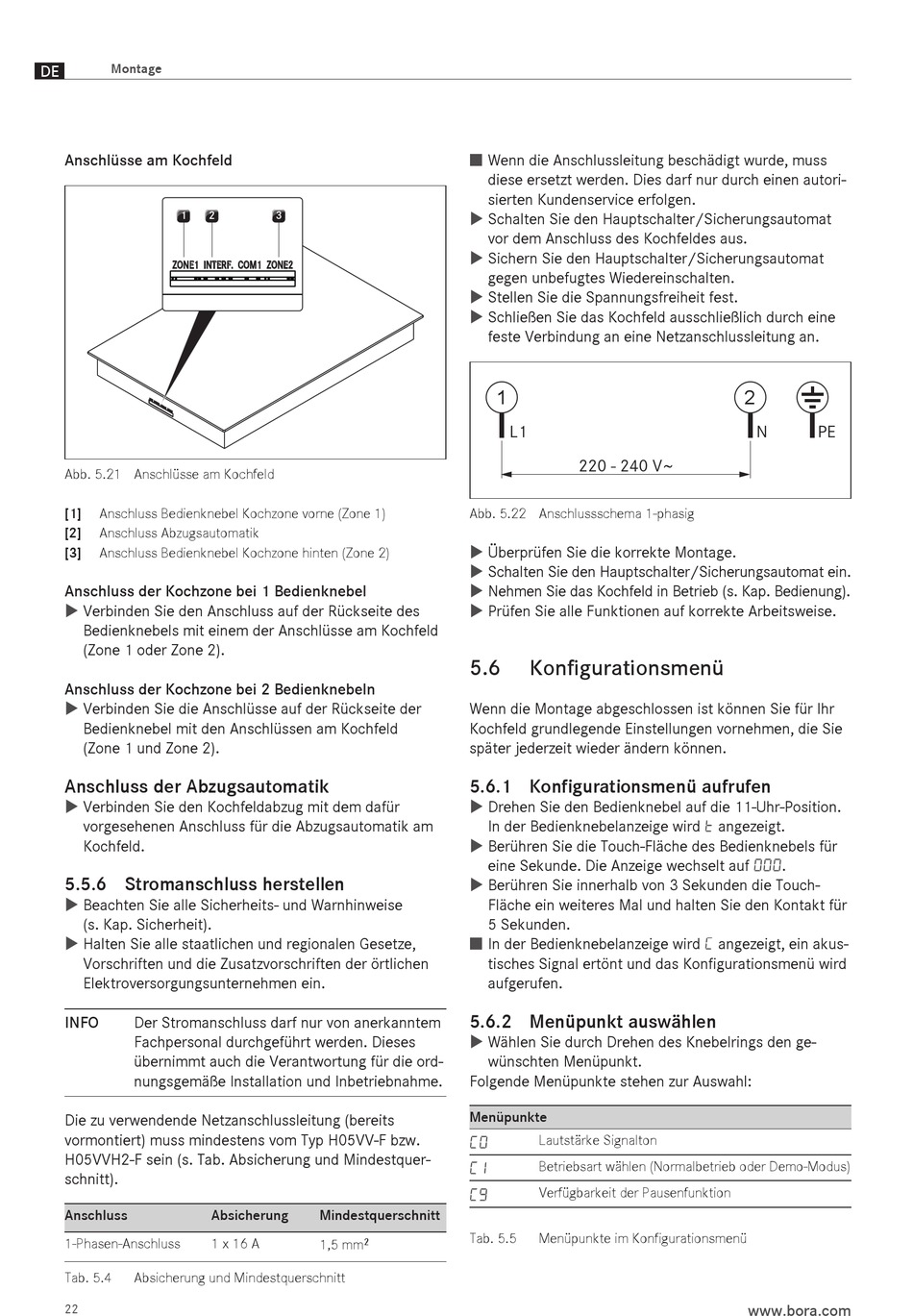

Montage
DE
Anschlüsse am Kochfeld
1 2
ZONE1 INTERF. COM1 ZONE2
Abb. 5.21 Anschlüsse am Kochfeld
[1]
Anschluss Bedienknebel Kochzone vorne (Zone 1)
[2]
Anschluss Abzugsautomatik
[3] Anschluss Bedienknebel Kochzone hinten (Zone 2)
Anschluss der Kochzone bei 1 Bedienknebel
Verbinden Sie den Anschluss auf der Rückseite des
X X
Bedienknebels mit einem der Anschlüsse am Kochfeld
(Zone 1 oder Zone 2).
Anschluss der Kochzone bei 2 Bedienknebeln
Verbinden Sie die Anschlüsse auf der Rückseite der
X X
Bedienknebel mit den Anschlüssen am Kochfeld
(Zone 1 und Zone 2).

Anschluss der Abzugsautomatik

Verbinden Sie den Kochfeldabzug mit dem dafür
X X
vorgesehenen Anschluss für die Abzugsautomatik am
Kochfeld.

5.5.6 Stromanschluss herstellen

Beachten Sie alle Sicherheits- und Warnhinweise
X X
(s. Kap. Sicherheit).
Halten Sie alle staatlichen und regionalen Gesetze,
X X
Vorschriften und die Zusatzvorschriften der örtlichen
Elektroversorgungsunternehmen ein.
INFO Der Stromanschluss darf nur von anerkanntem
Fachpersonal durchgeführt werden. Dieses
übernimmt auch die Verantwortung für die ord-
nungsgemäße Installation und Inbetriebnahme.
Die zu verwendende Netzanschlussleitung (bereits
vormontiert) muss mindestens vom Typ H05VV-F bzw.
H05VVH2-F sein (s. Tab. Absicherung und Mindestquer-
schnitt).
Anschluss Absicherung
1-Phasen-Anschluss 1 x 16 A
Tab. 5.4 Absicherung und Mindestquerschnitt
22
3
Mindestquerschnitt
²
1,5 mm
Wenn die Anschlussleitung beschädigt wurde, muss
Q Q
diese ersetzt werden. Dies darf nur durch einen autori-
sierten Kundenservice erfolgen.
Schalten Sie den Hauptschalter/Sicherungsautomat
X X
vor dem Anschluss des Kochfeldes aus.
Sichern Sie den Hauptschalter/Sicherungsautomat
X X
gegen unbefugtes Wiedereinschalten.
Stellen Sie die Spannungsfreiheit fest.
X X
Schließen Sie das Kochfeld ausschließlich durch eine
X X
feste Verbindung an eine Netzanschlussleitung an.
1
L1
220 - 240 V~
Abb. 5.22 Anschlussschema 1-phasig
Überprüfen Sie die korrekte Montage.
X X
Schalten Sie den Hauptschalter/Sicherungsautomat ein.
X X
Nehmen Sie das Kochfeld in Betrieb (s. Kap. Bedienung).
X X
Prüfen Sie alle Funktionen auf korrekte Arbeitsweise.
X X
5.6 Konfigurationsmenü
Wenn die Montage abgeschlossen ist können Sie für Ihr
Kochfeld grundlegende Einstellungen vornehmen, die Sie
später jederzeit wieder ändern können.
5.6.1 Konfigurationsmenü aufrufen
Drehen Sie den Bedienknebel auf die 11-Uhr-Position.
X X
In der Bedienknebelanzeige wird
Berühren Sie die Touch-Fläche des Bedienknebels für
X X
eine Sekunde. Die Anzeige wechselt auf
Berühren Sie innerhalb von 3 Sekunden die Touch-
X X
Fläche ein weiteres Mal und halten Sie den Kontakt für
5 Sekunden.
In der Be dienknebelanzeige wird
Q Q
tisches Signal ertönt und das Konfigurationsmenü wird
aufgerufen.
5.6.2 Menüpunkt auswählen
Wählen Sie durch Drehen des Knebelrings den ge-
X X
wünschten Menüpunkt.
Folgende Menüpunkte stehen zur Auswahl:
Menüpunkte
Lautstärke Signalton
C 0
Betriebsart wählen (Normalbetrieb oder Demo-Modus)
C 1
Verfügbarkeit der Pausenfunktion
C 9
Tab. 5.5 Menüpunkte im Konfigurationsmenü
2
N PE
angezeigt.
t
.
000
angezeigt, ein akus-
C
