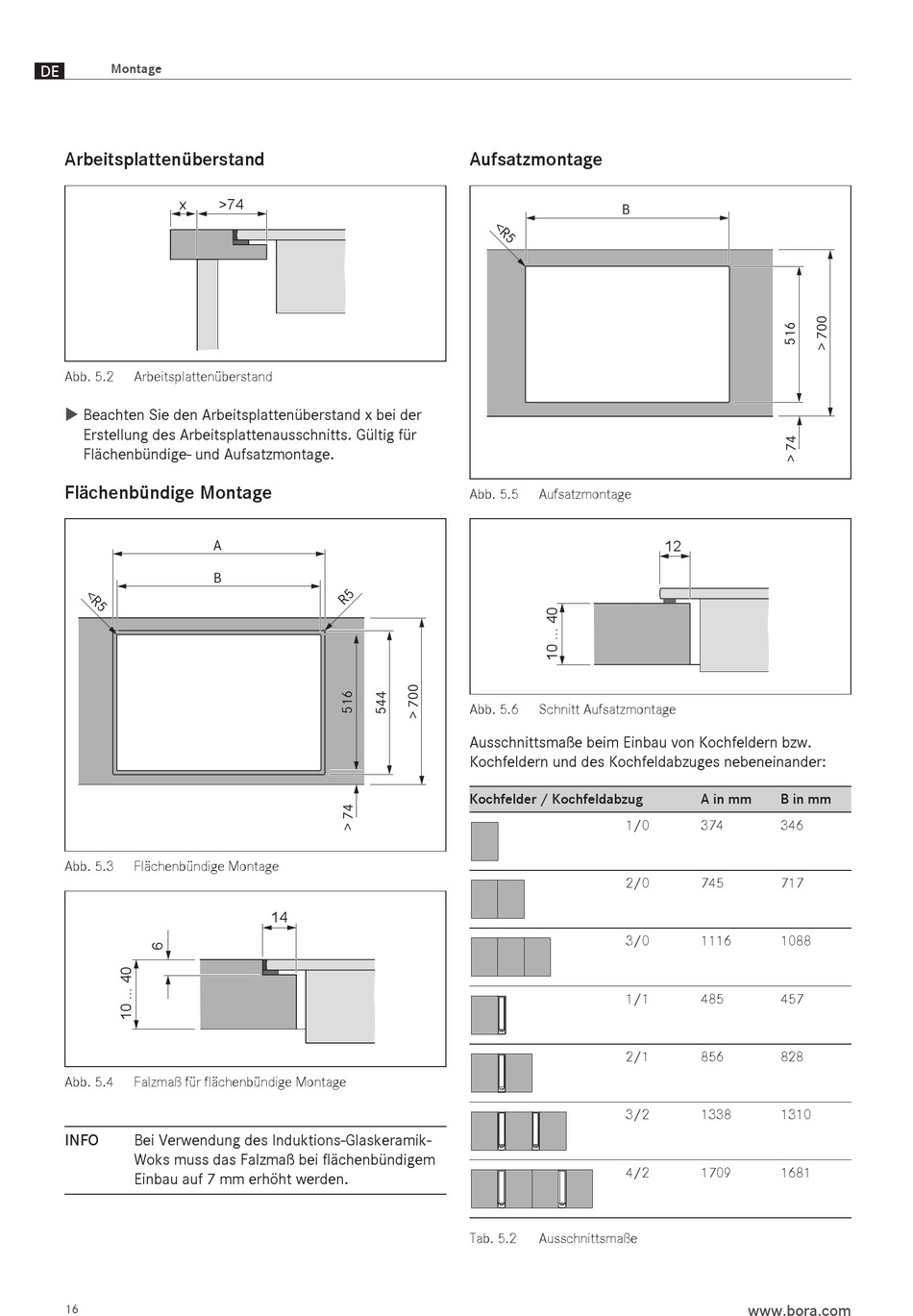

Arbeitsplattenüberstand
x
Abb. 5.2
Arbeitsplattenüberstand
Beachten Sie den Arbeitsplattenüberstand x bei der
X
X
Erstellung des Arbeitsplattenausschnitts. Gültig für
Flächenbündige- und Aufsatzmontage.
Flächenbündige Montage
Abb. 5.3
Flächenbündige Montage
Abb. 5.4
Falzmaß für flächenbündige Montage
INFO
Bei Verwendung des Induktions-Glaskeramik-
Woks muss das Falzmaß bei flächenbündigem
Einbau auf 7 mm erhöht werden.
16
>74
A
B
14
Aufsatzmontage
B
Abb. 5.5
Aufsatzmontage
Abb. 5.6
Schnitt Aufsatzmontage
Ausschnittsmaße beim Einbau von Kochfeldern bzw.
Kochfeldern und des Kochfeldabzuges nebeneinander:
Kochfelder / Kochfeldabzug
1/0
2/0
3/0
1/1
2/1
3/2
4/2
Tab. 5.2
Ausschnittsmaße
12
A in mm
B in mm
374
346
745
717
1116
1088
485
457
856
828
1338
1310
1709
1681
