Benutzen Sie dafür ein Cutter-Messer oder ein ähnlich
X X
geeignetes Werkzeug.

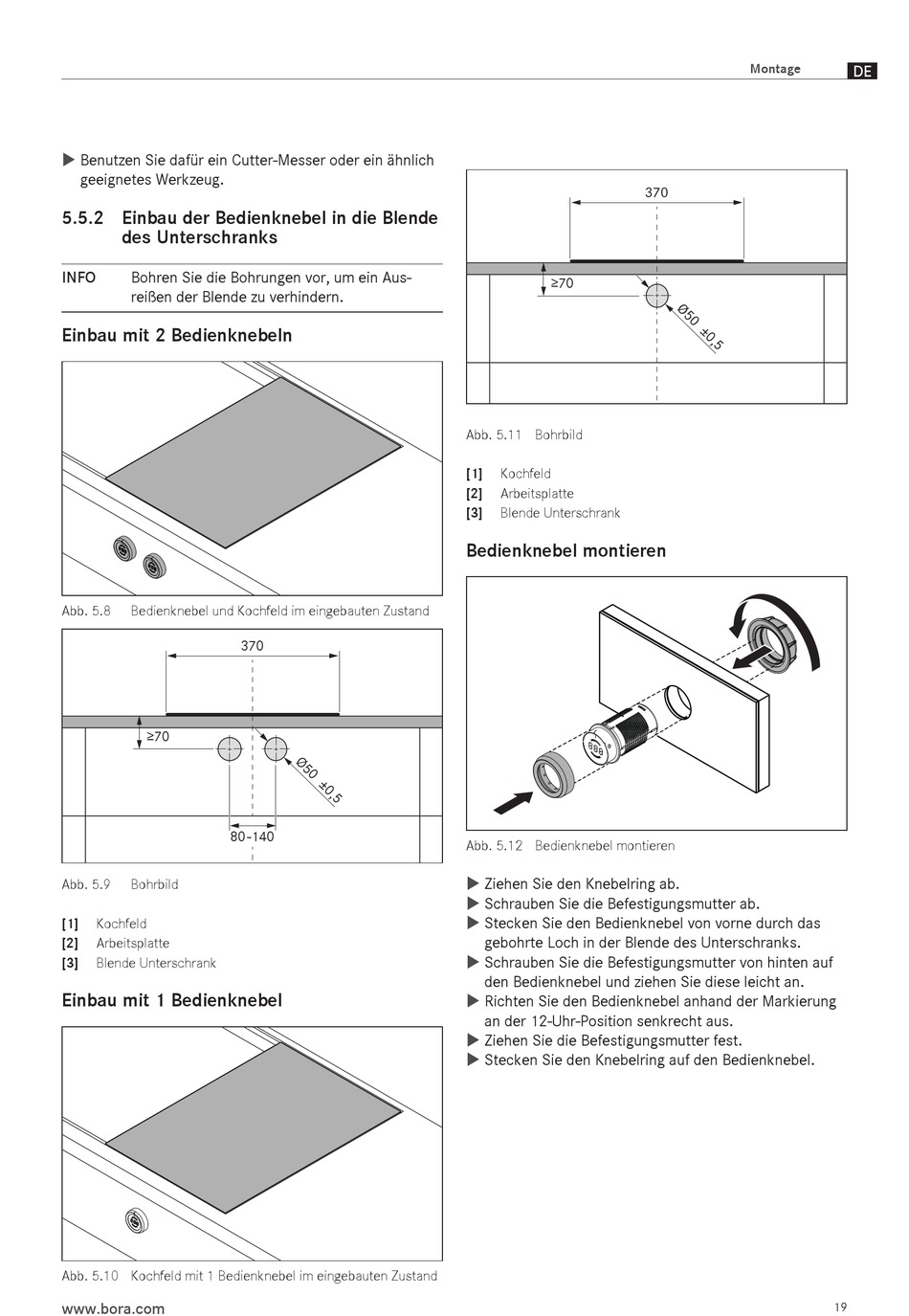

5.5.2 Einbau der Bedienknebel in die Blende
des Unterschranks
INFO Bohren Sie die Bohrungen vor, um ein Aus-
reißen der Blende zu verhindern.
Einbau mit 2 Bedienknebeln
Abb. 5.8 Bedienknebel und Kochfeld im eingebauten Zustand
≥70
80-140
Abb. 5.9 Bohrbild
[1]
Kochfeld
[2]
Arbeitsplatte
[3] Blende Unterschrank
Einbau mit 1 Bedienknebel
Abb. 5.10 Kochfeld mit 1 Bedienknebel im eingebauten Zustand
www.bora.com
370
≥70
Abb. 5.11 Bohrbild
[1]
Kochfeld
[2] Arbeitsplatte
[3]
Blende Unterschrank

Bedienknebel montieren

Abb. 5.12 Bedienknebel montieren
Ziehen Sie den Knebelring ab.
X X
Schrauben Sie die Befestigungsmutter ab.
X X
Stecken Sie den Bedienknebel von vorne durch das
X X
gebohrte Loch in der Blende des Unterschranks.
Schrauben Sie die Befestigungsmutter von hinten auf
X X
den Bedienknebel und ziehen Sie diese leicht an.
Richten Sie den Bedienknebel anhand der Markierung
X X
an der 12-Uhr-Position senkrecht aus.
Ziehen Sie die Befestigungsmutter fest.
X X
Stecken Sie den Knebelring auf den Bedienknebel.
X X
