3.4.1 Druckminderer für Axialvorschub prüfen
Kontrolle des Druckes (3,5 bar) des Axialvorschubes mittels Manometeranzeige: dazu
Axialvorschub am Bedienpult betätigen (Zusammenziehen) und Druck ggf. korrigieren
(Sicherungsrändelmutter am Druckminderer 4 lösen, Einstellschraube ein wenig in
Uhrzeigerrichtung zum Erhöhen des Druckes bzw. entgegengesetzt zum Reduzieren des
Druckes drehen, Sicherungsrändelmutter wieder festdrehen und versiegeln). Danach Vorgang
ggf. mehrmals wiederholen. Wenn kein Einstellen möglich ist, Fräse sofort außer Betrieb
nehmen (Axialblase kann bei Überdruck platzen). Ein defekter Druckminderer kann
selbstständig gewechselt werden. Siehe dazu Punkt 4.3.2.3 Druckminderer DM 4
(Axialvorschub) wechseln
3.4.2 Druck für Hubantrieb prüfen

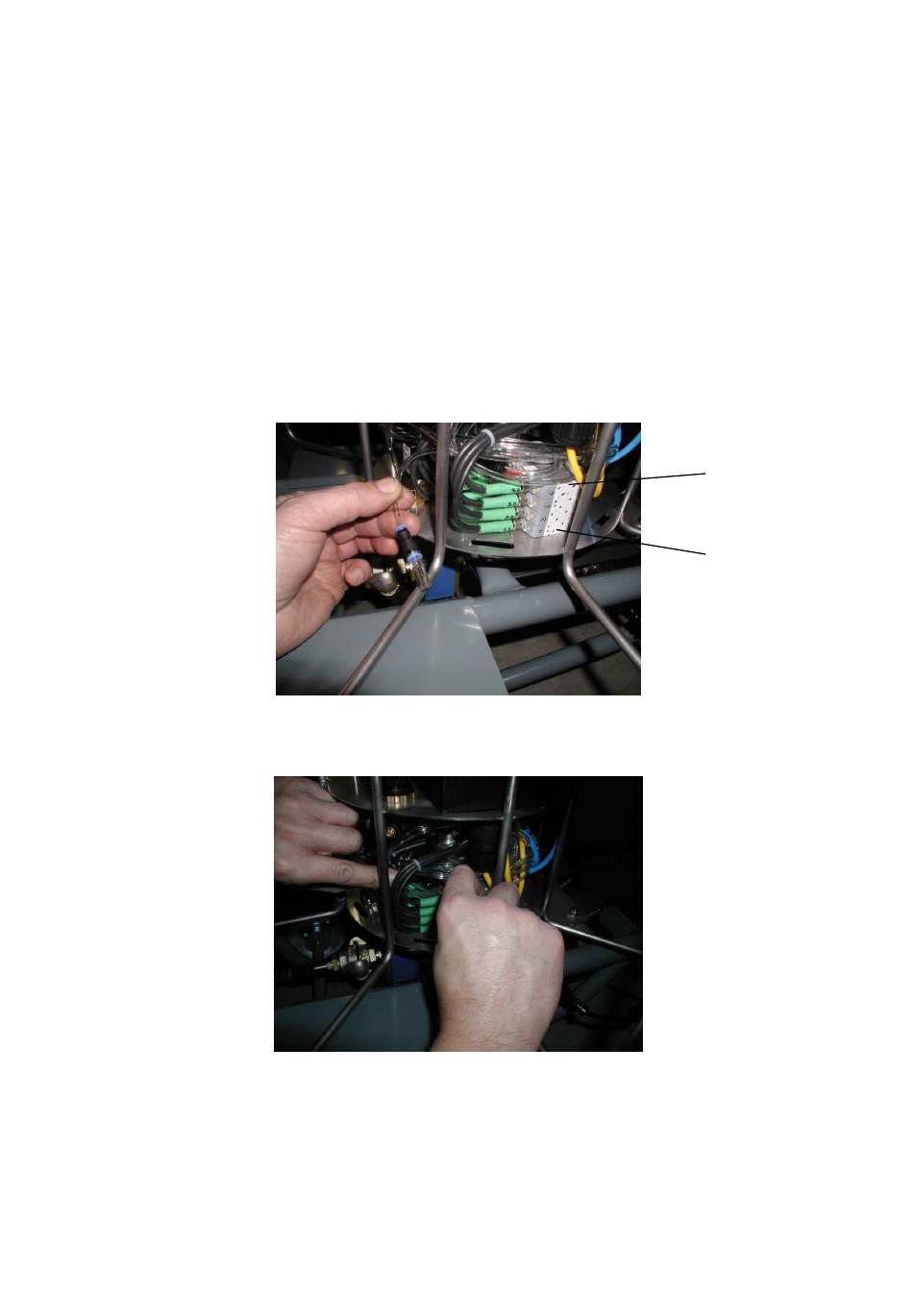

6mm- Schlauch von Wegeventil 1 (für Hubantrieb) abziehen (dazu auf Kupplungsring
drücken und Schlauch herausziehen)!
Von Wegeventil 4 (für Axialvorschub) den Schlauch, welcher zum Manometer verläuft,
abziehen und an den jetzt freien Anschluss am Wegeventil 1 anschließen!
37
Wegeventil 4
Wegeventil 1
