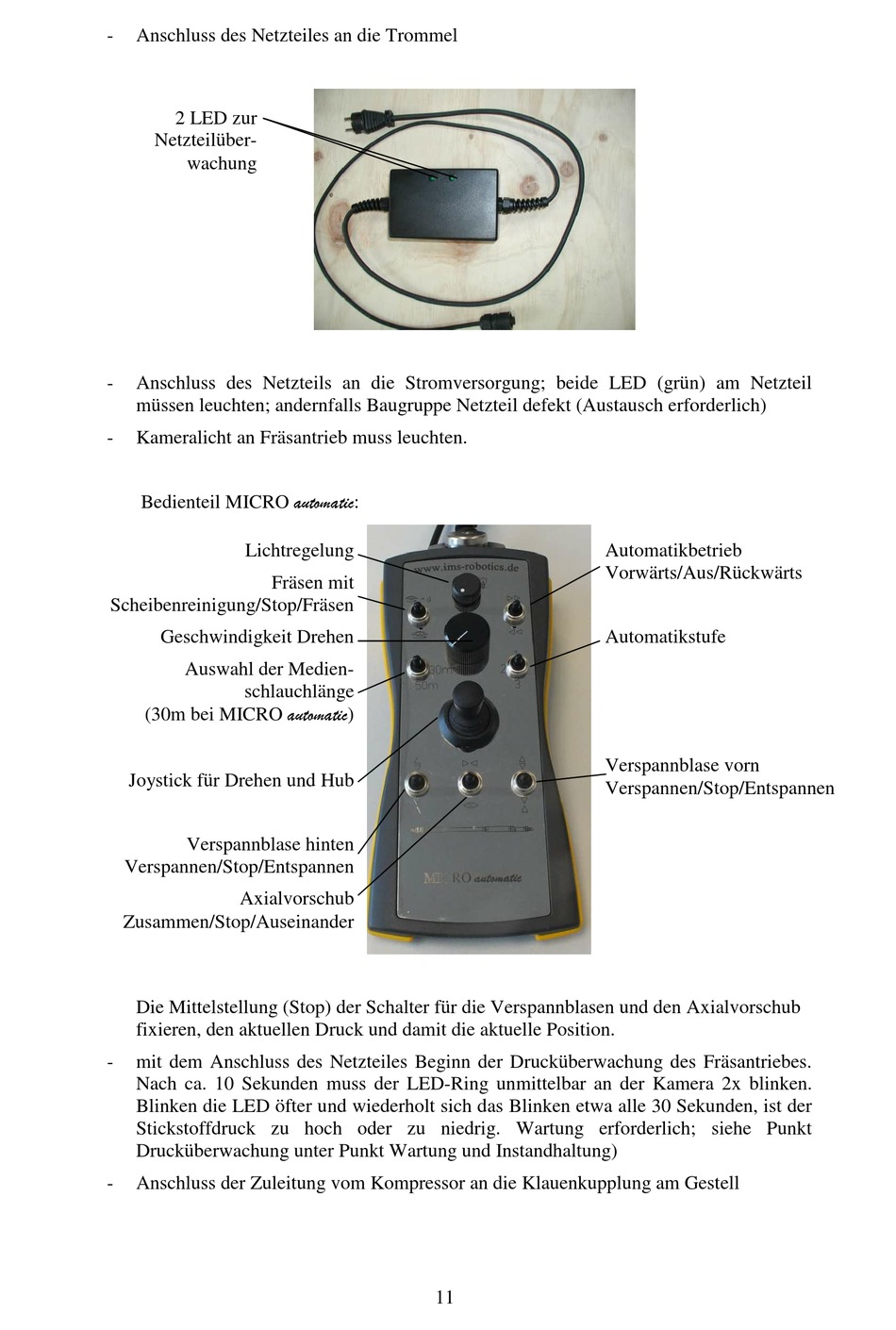

Anschluss des Netzteiles an die Trommel
2 LED zur
Netzteilüber-
wachung
-
Anschluss des Netzteils an die Stromversorgung; beide LED (grün) am Netzteil
müssen leuchten; andernfalls Baugruppe Netzteil defekt (Austausch erforderlich)
-
Kameralicht an Fräsantrieb muss leuchten.
Bedienteil MICRO automatic:
Lichtregelung
Fräsen mit
Scheibenreinigung/Stop/Fräsen
Geschwindigkeit Drehen
Auswahl der Medien-
schlauchlänge
(30m bei MICRO automatic)
Joystick für Drehen und Hub
Verspannblase hinten
Verspannen/Stop/Entspannen
Axialvorschub
Zusammen/Stop/Auseinander
Die Mittelstellung (Stop) der Schalter für die Verspannblasen und den Axialvorschub
fixieren, den aktuellen Druck und damit die aktuelle Position.
-
mit dem Anschluss des Netzteiles Beginn der Drucküberwachung des Fräsantriebes.
Nach ca. 10 Sekunden muss der LED-Ring unmittelbar an der Kamera 2x blinken.
Blinken die LED öfter und wiederholt sich das Blinken etwa alle 30 Sekunden, ist der
Stickstoffdruck zu hoch oder zu niedrig. Wartung erforderlich; siehe Punkt
Drucküberwachung unter Punkt Wartung und Instandhaltung)
-
Anschluss der Zuleitung vom Kompressor an die Klauenkupplung am Gestell
11
Automatikbetrieb
Vorwärts/Aus/Rückwärts
Automatikstufe
Verspannblase vorn
Verspannen/Stop/Entspannen
