4.4.2 Wegeventile wechseln

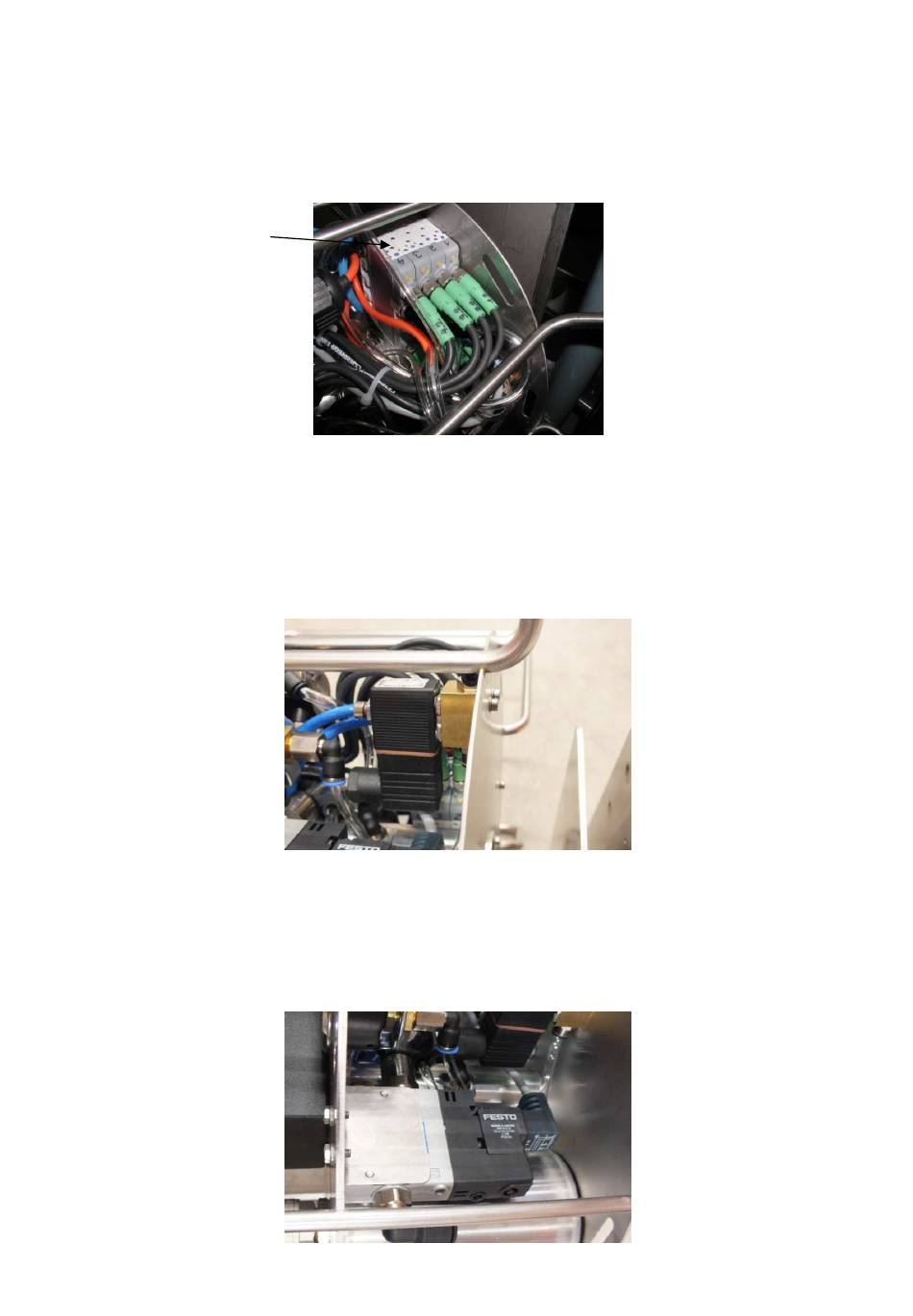

4.4.2.1 Wegeventil WV 1 - 4 (Verspannblasen) wechseln

Schlauchpaket abtrommeln. Zum Austauschen eines Wegeventiles die zwei Schrauben
M3x50 an Ventilblock lösen. Sämtliche Anschlüsse am zu tauschenden Ventil 1:1 tauschen
und die 4 Ventile wieder anschrauben. Neues Ventil beschriften. Achtung: Versand erfolgt
standardmäßig ohne Befestigungsschrauben.
Ventilblock

4.4.2.2 Wegeventil WV 5 (Wasser) wechseln

Schlauchpaket abtrommeln. Wasserbehälter über Kugelhahn entlüften. Wegeventil (WV5)
abschrauben. Die zwei Schläuche abstecken und den Stecker abschrauben. Wegeventil
tauschen. Schläuche und Stecker wieder anschließen. Wegeventil wieder mit zwei Schrauben
befestigen.
4.4.2.3 Wegeventil WV 6 (Fräsluft) wechseln
Schlauchpaket abtrommeln. Wegeventil abschrauben. Die zwei Schläuche abstecken und den
Stecker abschrauben. Wegeventil tauschen. Schläuche und Stecker wieder anschließen.
Wegeventil wieder mit zwei Schrauben befestigen.
