4.3.2.3 Druckminderer DM 4 (Axialvorschub) wechseln

Schlauchpaket abtrommeln.
tauschen und Schläuche wieder anstecken. Kontrolle des Druckes (3,5-3,8 bar) des Axialvorschubes
mittels Manometeranzeige; dazu Axialvorschub am Bedienpult betätigen (Zusammenziehen) und
Druck ggf. korrigieren (Sicherungsrändelmutter am Druckminderer 4 lösen, Einstellschraube ein
wenig in Uhrzeigerrichtung zum Erhöhen des Druckes bzw. entgegengesetzt zum Reduzieren des
Druckes drehen, Sicherungsrändelmutter wieder festdrehen). Danach Vorgang ggf. mehrmals
wiederholen. Druckminderer versiegeln mit Siegellack.

4.4 Wegeventile

Die Wegeventile (WV 1- 4, WV 5, WV 6) sind Ersatzteile und können bei IMS Robotics
bestellt werden (siehe Punkt 7 Ersatzteilbestellung an IMS).

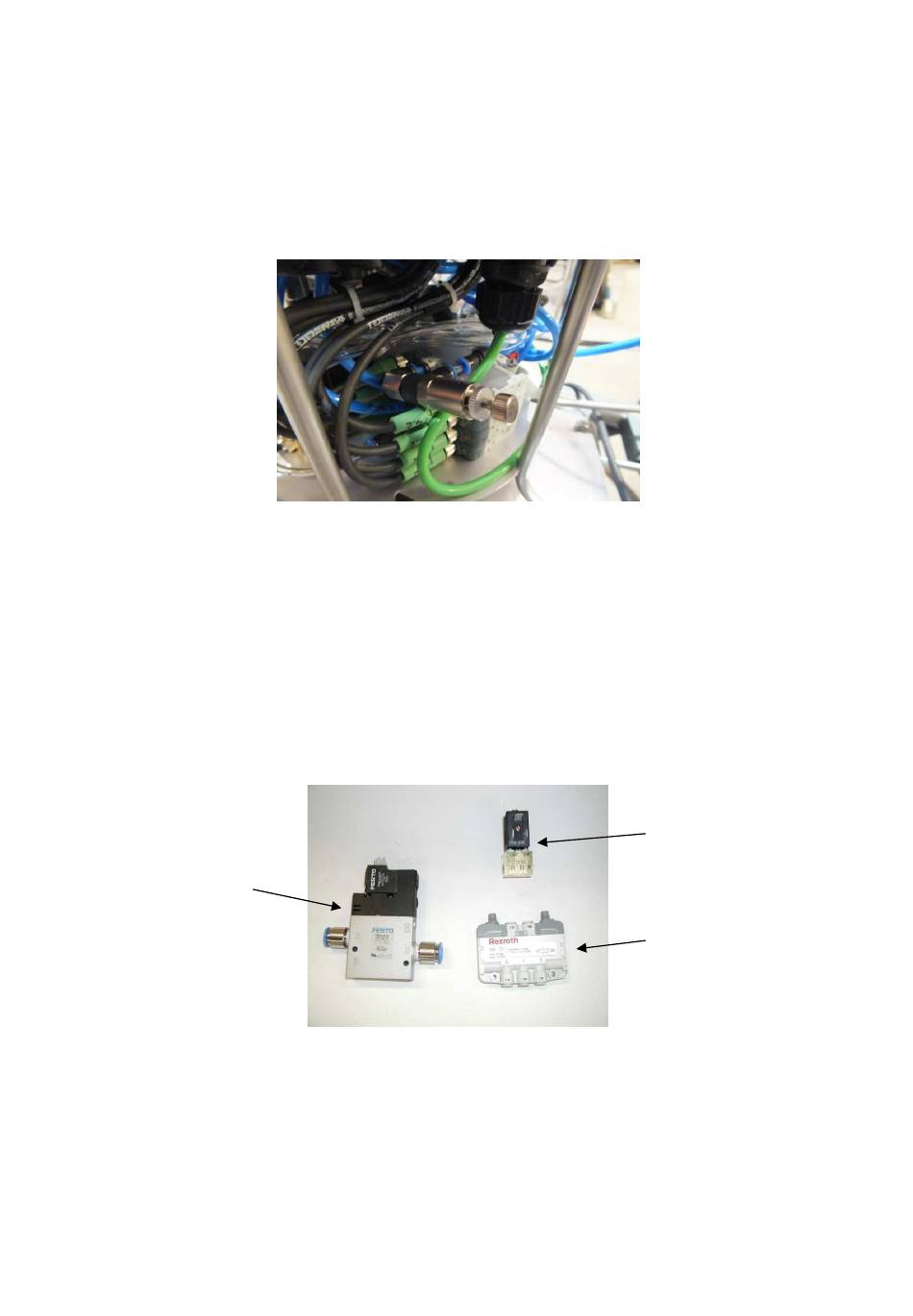

4.4.1 Übersicht Ersatzteile Wegeventil
2
1
010 01 051
2
030 04 747
3
016 12 010
Schläuche von Druckminderer DM 4 abziehen. Druckminderer
Wegeventil (WV 5, Wasser)
Wegeventil (WV 6, Fräsluft)
Wegeventil (WV 1-4, Verspannblasen, Hub, Axialvorschub)
48
1
3
