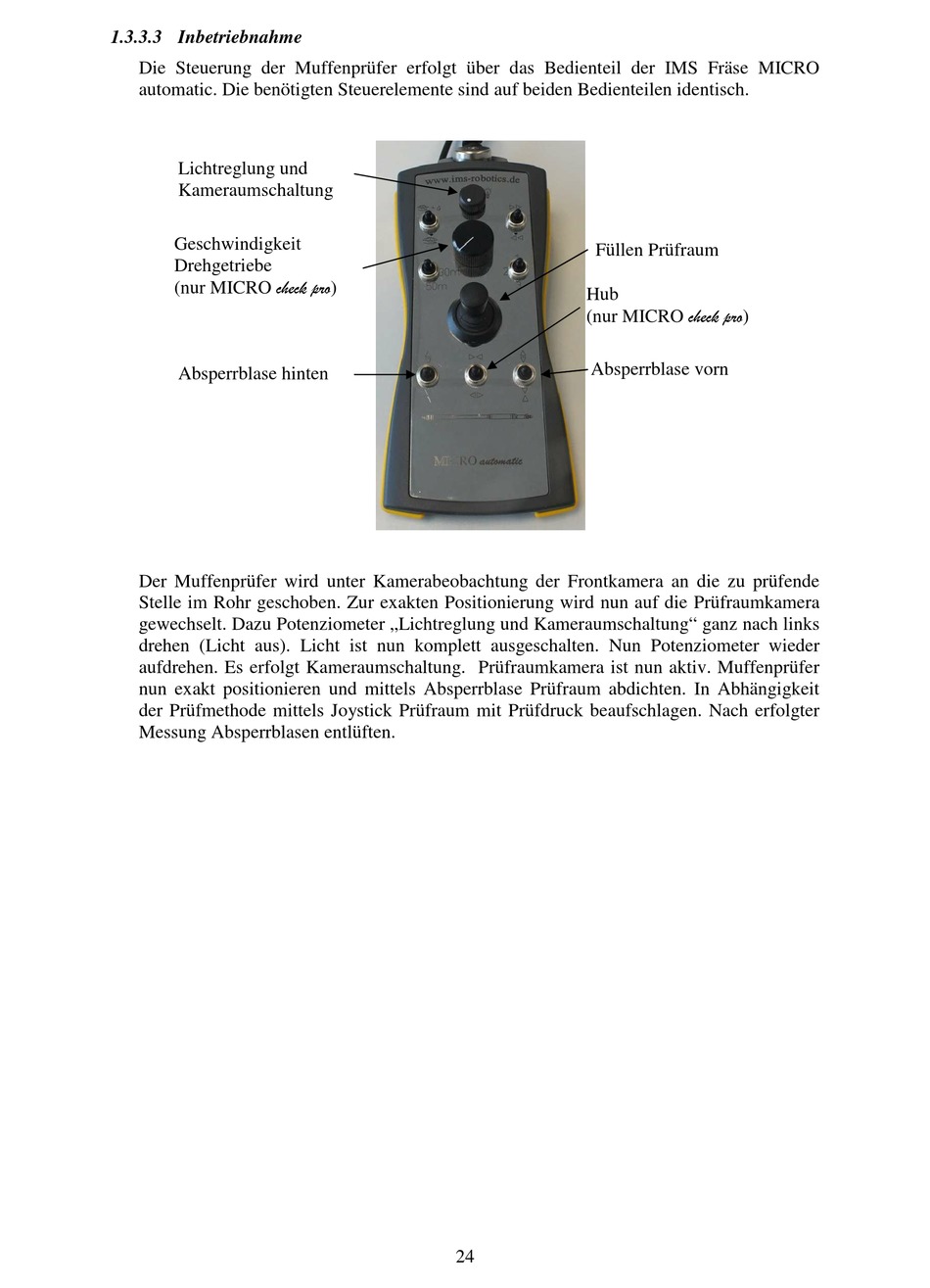

1.3.3.3 Inbetriebnahme
Die Steuerung der Muffenprüfer erfolgt über das Bedienteil der IMS Fräse MICRO
automatic. Die benötigten Steuerelemente sind auf beiden Bedienteilen identisch.
Lichtreglung und
Kameraumschaltung
Geschwindigkeit
Drehgetriebe
(nur MICRO check pro)
Absperrblase hinten
Der Muffenprüfer wird unter Kamerabeobachtung der Frontkamera an die zu prüfende
Stelle im Rohr geschoben. Zur exakten Positionierung wird nun auf die Prüfraumkamera
gewechselt. Dazu Potenziometer „Lichtreglung und Kameraumschaltung" ganz nach links
drehen (Licht aus). Licht ist nun komplett ausgeschalten. Nun Potenziometer wieder
aufdrehen. Es erfolgt Kameraumschaltung. Prüfraumkamera ist nun aktiv. Muffenprüfer
nun exakt positionieren und mittels Absperrblase Prüfraum abdichten. In Abhängigkeit
der Prüfmethode mittels Joystick Prüfraum mit Prüfdruck beaufschlagen. Nach erfolgter
Messung Absperrblasen entlüften.
Füllen Prüfraum
Hub
(nur MICRO check pro)
Absperrblase vorn
24
