4.5.2.2 Bedienteil tauschen

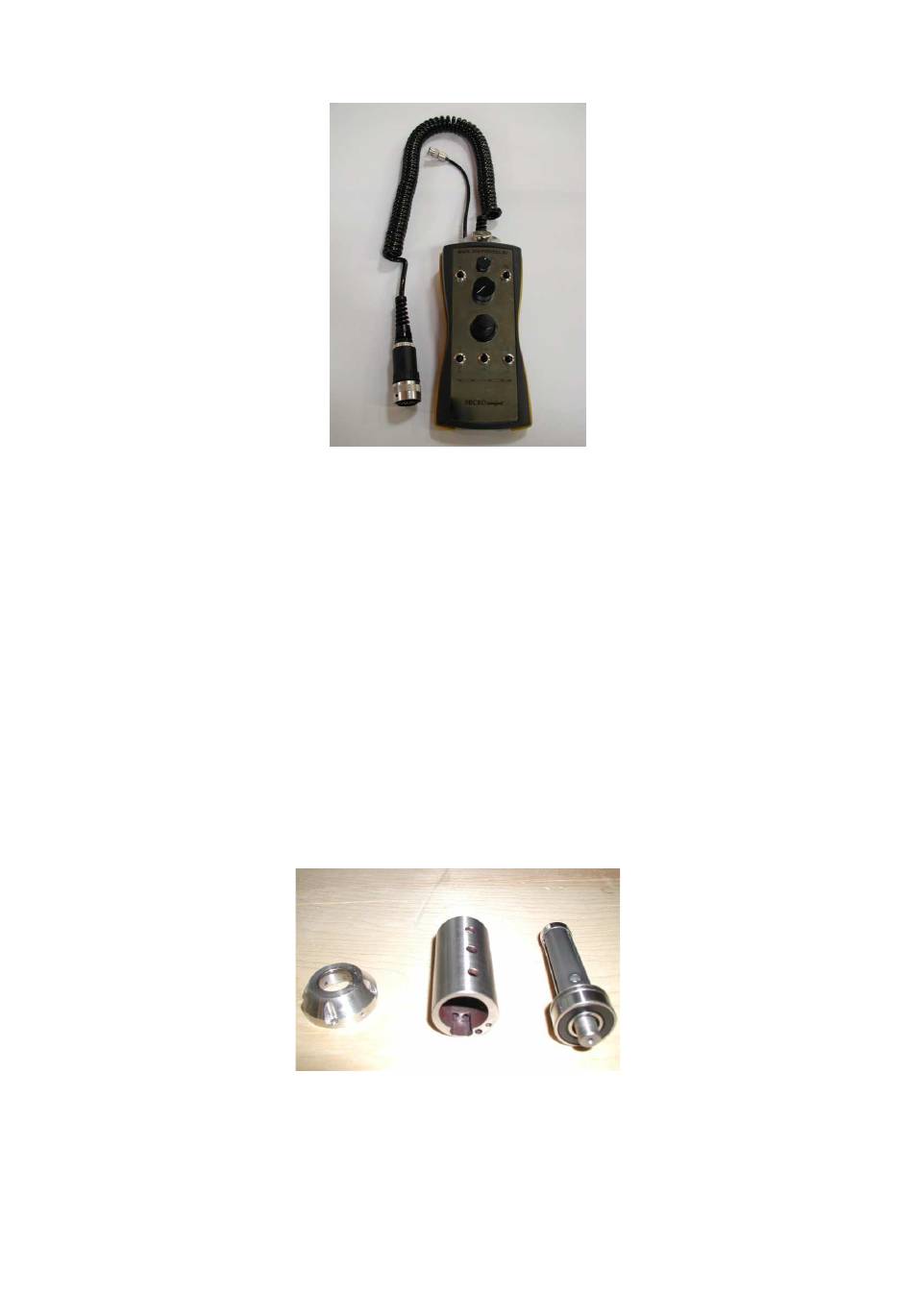

Das Bedienteil besteht nur aus einem Teil und wird wie abgebildet geliefert
4.5.2.3 Fräsantrieb tauschen
Fräsmotor ausbauen (siehe Fräsmotor tauschen)! Kamera abschrauben und abstecken (siehe
Kamera tauschen)! Fräsmotor und Kamera gehören nicht zur Baugruppe Fräsantrieb, sondern
sind separate Baugruppen!
Anschluss Fräsantrieb mit Schutzkappe versehen!
Fräsantrieb tauschen und in umgekehrter Reihenfolge wieder zusammenbauen! Beim Anstecken
des Fräsantriebes an das Schlauchpaket prüfen, dass die fünf Dichtungsringe im Kupplungsteil
des Fräsantriebes korrekt sitzen!
4.5.2.4 Fräsmotor tauschen
Fräswerkzeug
abnehmen
(siehe
Punkt
1.5.2
Fräswerkzeug
wechseln)!
4
Innensechskantschrauben M3x8 am Fräsmotordeckel lösen und Luftmotor herausziehen!
Lamellen entnehmen! Zylinder herausziehen!
Achtung
beim
zurückschicken
(Tauschen):
Fräswerkzeug,
Lamellen
und
Innensechskantschrauben sind nicht Bestandteil der Tauschbaugruppe! Ggf. vorübergehend
im Zubehörkoffer verstauen! Ggf. Lamellen, Schrauben oder Fräswerkzeuge mit separater
Ersatzteilbestellung bestellen! Zum Zusammenbauen siehe Punkt 4.2.2 Luftmotor zerlegen
und wieder zusammenbauen.
