Druckausgang
Druckeingang
4.3.2 Druckminderer wechseln
Die Druckminderer DM1 (Hubantrieb), DM2, (Verspannblase) sowie DM4 (Axialvorschub)
sind Ersatzteile und können bei IMS Robotics bestellt werden (siehe Punkt 7 IMS-). Die
Druckminderer werden mit Blindstopfen geliefert. Diese sind eingedichtet. Der
Druckminderer ist voreingestellt. Der Druck ist aber nach wechseln des Druckminderers noch
einmal zu kontrollieren. Siehe dazu Punkt 3.4.1 Druckminderer für Axialvorschub prüfen,
3.4.2 Druck für Hubantrieb prüfen und 3.4.3 Druckminderer für Verspannblasen prüfen.

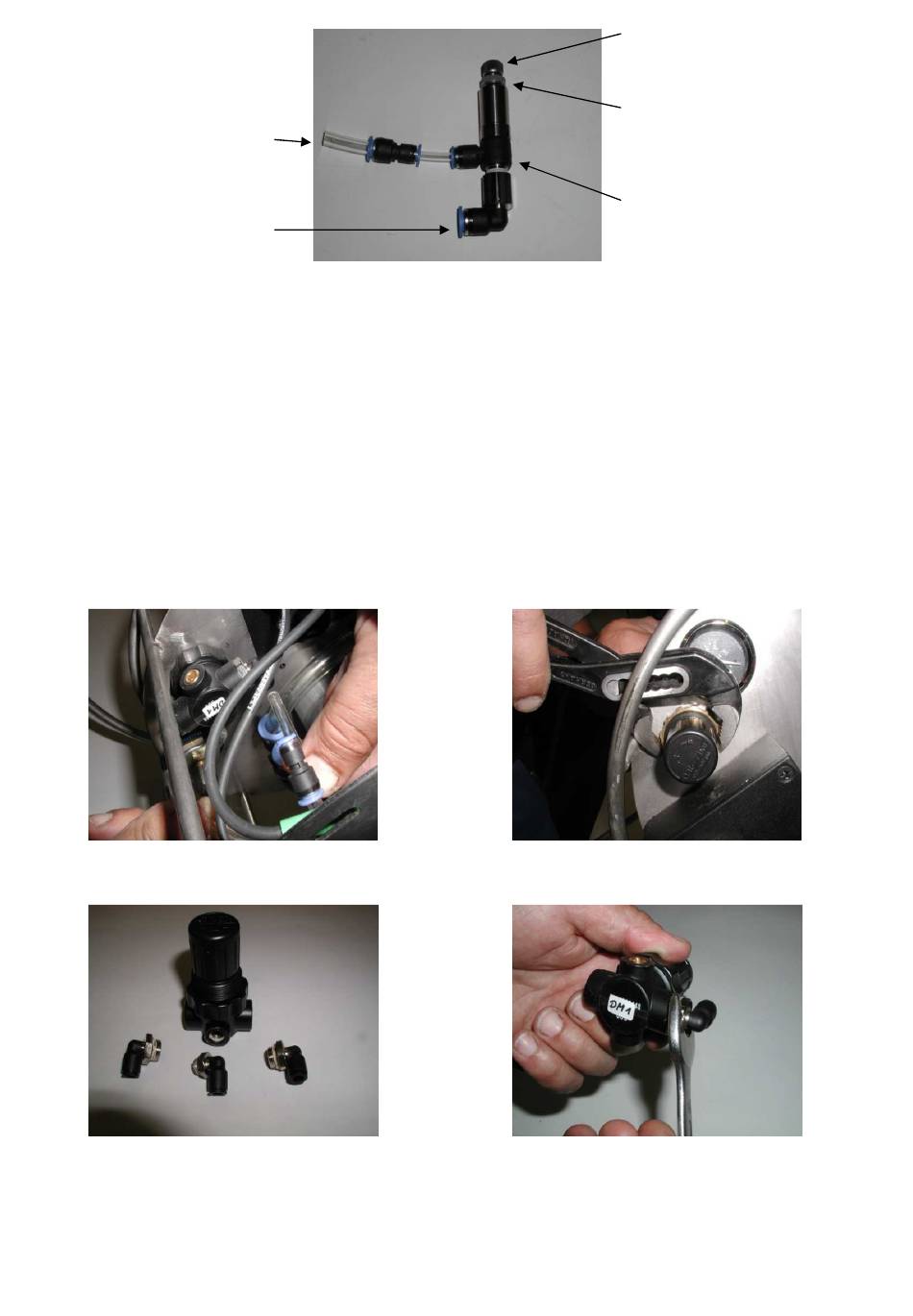

4.3.2.1 Druckminderer DM 1 (Hubantrieb) wechseln
Schlauchpaket abtrommeln. Schläuche abziehen. Dazu am Luftanschlussring drücken und
gleichzeitig am Schlauch ziehen. Mittels Zange Schalttafelmutter lockern und abschrauben.
Winkeleinschraubanschlüsse abschrauben, Druckminderer tauschen und mit DM 1
beschriften. Alle 3 Winkelverschraubungen mit O- Ring einschrauben.
Druckminderer in Trommel einsetzen und Schalttafelmutter einschrauben. 6mm- Schläuche
aufstecken. Achtung: Flussrichtung beachten ( Pfeil auf Druckminderer). Druck überprüfen
und ggf. nachstellen. Siehe dazu Punkt 3.4.2 Druck für Hubantrieb prüfen.
46
Einstellschraube
Sicherungsrändel-
mutter
Druckminderer 4
(Axialvorschub)
